var a: Integer; //Сторона пятиугольника

begin

a:= width div 2;

points[0].X:= a;

points[0].Y:= 0;

points[1].X:= width – 1;

points[1].Y:= a div 2;

points[2].X:= 3 * (a div 2);

points[2].Y:= height – 1;

points[3].X:= a div 2;

points[3].Y:= height – 1;

points[4].X:= 0;

points[4].Y:= a div 2;

end;

Пятиугольная звезда, используемая как область отсечения формы, создается с помощью описанной в листинге 1.15 процедуры Make5Angle. После ее создания изменяется порядок следования вершин пятиугольника, чтобы их обход при построении региона выполнялся в той же последовательности, как рисуется звезда карандашом на бумаге (например, 1-3-5-2-4) (листинг 1.16).

procedure MakeStar(width, height: Integer; var points: array of TPoint);

begin

Make5Angle(width, height, points);

//При построении звезды точки пятиугольника обходятся не по порядку,

//а через одну

Swap(points[1], points[2]);

Swap(points[2], points[4]);

Swap(points[3], points[4]);

end;

Процедура MakeStart (листинг 1.16) использует дополнительную процедуру Swap, меняющую местами значения двух передаваемых в нее аргументов. Процедура Swap реализуется чрезвычайно просто и потому в тексте книги не приводится.

Вы уже научились создавать и использовать простые регионы. Однако многим может показаться недостаточным тех форм окон, которые можно получить с использованием в качестве области отсечения лишь одного несложного региона. Пришло время заняться созданием окон более сложной формы, применяя рассмотренные ранее операции над регионами.

Этот простейший пример сомнительной полезности предназначен для первого знакомства с операциями над регионами. Здесь применяется только одна из возможных операций – операция XOR для формирования «дырок» в форме (рис. 1.8).

Рис. 1.8. «Дырки» в форме

На рис. 1.8 явно видно, как в «дырках» формы просвечивает одно из окон среды разработки Delphi. При этом, когда указатель находится над «дыркой», сообщения от мыши получают те окна, части которых видны в «дырке».

Программный код, приводящий к созданию формы столь необычного вида, приведен в листинге 1.17.

procedure TfrmHole.FormCreate(Sender: TObject);

var

rgn1, rgn2: HRGN; //"Регионы-дырки" в форме

formRgn: HRGN;

begin

//Создание региона для формы

formRgn:= CreateRectRgn(0, 0, Width – 1, Height – 1);

//Создание регионов для "дырок"

rgn1:= CreateEllipticRgn(10, 10, 100, 50);

rgn2:= CreateRoundRectRgn(10, 60, 200, 90, 10, 10);

//Создание "дырок" в регионе формы

CombineRgn(formRgn, formRgn, rgn1, RGN_XOR);

CombineRgn(formRgn, formRgn, rgn2, RGN_XOR);

SetWindowRgn(Handle, formRgn, True);

//Регионы для "дырок" больше не нужны

DeleteObject(rgn1);

DeleteObject(rgn2);

end;

Теперь пришла очередь рассмотреть более сложный, но и гораздо более интересный пример. Последовательное применение нескольких операций над регионами приводит к созданию формы, показанной на рис. 1.9 (белое пространство – «вырезанные» части формы).

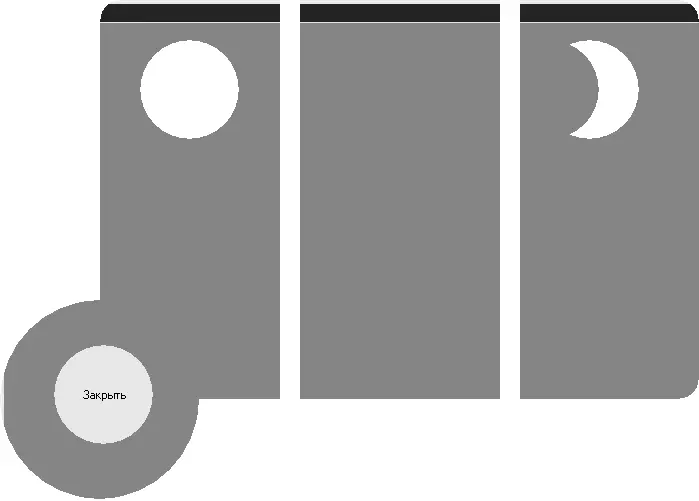

Рис. 1.9. Сложная комбинация регионов

Описание процедуры, выполняющей операции над регионами, приведено в листинге 1.18.

procedure TfrmManyRgn.FormCreate(Sender: TObject);

var

r1, r2, r3, r4, r5, r6, r7: HRGN;

formRgn: HRGN;

butRgn: HRGN;

begin

//Создание регионов

r1:= CreateRoundRectRgn(100, 0, 700, 400, 40, 40);

r2:= CreateRectRgn(280, 0, 300, 399);

r3:= CreateRectRgn(500, 0, 520, 399);

r4:= CreateEllipticRgn(140, 40, 240, 140);

r5:= CreateEllipticRgn(0, 300, 200, 500);

r6:= CreateEllipticRgn(500, 40, 600, 140);

r7:= CreateEllipticRgn(540, 40, 640, 140);

//Комбинирование

//..разрезы в основном регионе

CombineRgn(r1, r1, r2, RGN_XOR);

CombineRgn(r1, r1, r3, RGN_XOR);

//..круглая "дырка" в левой стороне

CombineRgn(r1, r1, r4, RGN_XOR);

//..присоединение круга в левой нижней части

CombineRgn(r1, r1, r5, RGN_OR);

//..создание "дырки" в форме полумесяца

CombineRgn(r7, r7, r6, RGN_DIFF);

CombineRgn(r1, r1, r7, RGN_XOR);

formRgn:= CreateRectRgn(0, 0, 0, 0);

CombineRgn(formRgn, r1, 0, RGN_COPY);

DeleteObject(r1);

DeleteObject(r2);

DeleteObject(r3);

DeleteObject(r4);

DeleteObject(r5);

DeleteObject(r6);

DeleteObject(r7);

//Создание круглой кнопки закрытия

butRgn:= CreateEllipticRgn(50, 50, 150, 150);

SetWindowRgn(Button1.Handle, butRgn, False);

SetWindowRgn(Handle, formRgn, True);

end;

В этом листинге подписано, какие операции предназначены для создания каких элементов итогового региона. В операциях участвуют семь регионов. Расположение используемых в операциях регионов показано на рис. 1.10.

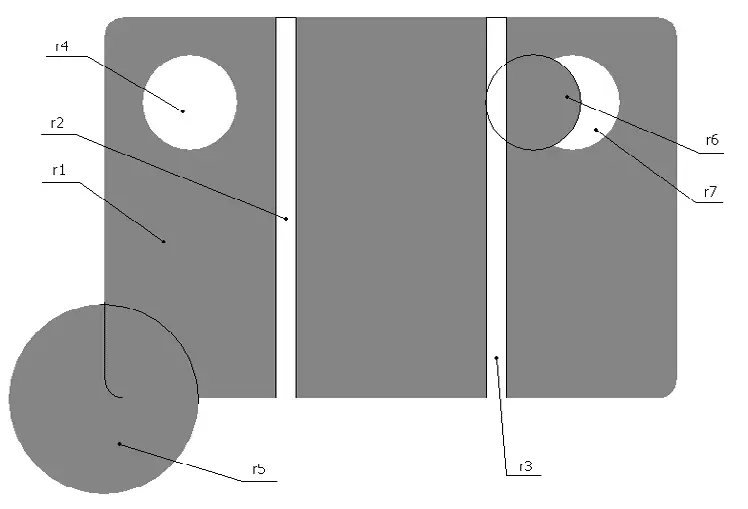

Рис. 1.10. Элементарные регионы, используемые для получения формы, представленной на рис. 1.9
