Рассмотрим схемы СУ-перевода для всех перечисленных групп операций.
СУ-перевод для линейных операций
Линейной операцией будем называть такую операцию, для которой порождается код, представляющий собой линейный участок результирующей программы. Например, рассмотренные ранее бинарные арифметические операции (см. раздел «Краткие теоретические сведения») являются линейными.
В заданном входном языке логические операции выполняются над целыми десятичными числами как побитовые операции, то есть они также являются бинарными линейными операциями. Поэтому для них могут быть использованы те же самые схемы СУ-перевода, что были рассмотрены ранее.
Примечание.
На самом деле возможен другой вариант вычисления логических операций в том случае, когда они являются операциями булевой логики и их операндами могут быть только значения «Истина» (1) и «Ложь» (0). Здесь этот вариант не рассматривается. Более подробно о нем сказано в разделе «Курсовая работа», когда строятся схемы СУ-перевода для логических операций, а также можно обратиться к литературе [2].
СУ-перевод для оператора присваивания
Оператор присваивания также является бинарной логической операцией, поэтому для него может быть использована соответствующая схема СУ-перевода.
Отличие оператора присваивания от прочих бинарных линейных операций заключается в том, что первым операндом у него всегда должна быть переменная. Поэтому функция, строящая код для оператора присваивания, должна проверять тип первого операнда. Эта проверка представляет собой реализацию простейшего семантического анализа и в данном случае необходима, так как присваивание значений константам не отслеживается на этапе синтаксического анализа (об этом было сказано в лабораторной работе № 3).
СУ-перевод для условных операторов
Для условных операторов генерация кода должна выполняться в следующем порядке:
1. Порождается блок кода№ 1, вычисляющий логическое выражение, находящееся между лексемами if (первая нижележащая вершина) и then (третья нижележащая вершина), – для этого должна быть рекурсивно вызвана функция порождения кода для второй нижележащей вершины.
2. Порождается команда условного перехода, которая передает управление в зависимости от результата вычисления логического выражения:
• в начало блока кода № 2, если логическое выражение имеет ненулевое значение;
• в начало блока кода № 3 (для полного условного оператора) или в конец оператора (для неполного условного оператора), если логическое выражение имеет нулевое значение.
3. Порождается блок кода № 2, соответствующий операциям после лексемы then (третья нижележащая вершина), – для этого должна быть рекурсивно вызвана функция порождения кода для четвертой нижележащей вершины.
4. Для полного условного оператора порождается команда безусловного перехода в конец оператора.
5. Для полного условного оператора порождается блок кода № 3, соответствующий операциям после лексемы else (пятая нижележащая вершина), – для этого должна быть рекурсивно вызвана функция порождения кода для шестой нижележащей вершины.

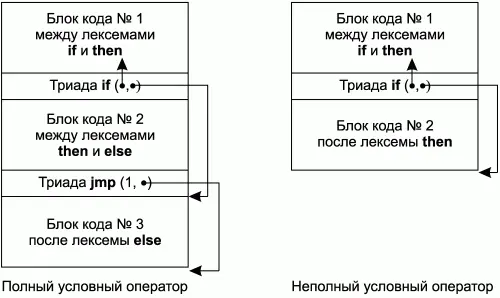

Схемы СУ-перевода для полного и неполного условных операторов представлены на рис. 4.1.
Рис. 4.1. Схемы СУ-перевода для условных операторов.
Для того чтобы реализовать эти схемы, необходимы два типа триад: триада условного перехода и триада безусловного перехода.
Эти два типа триад реализуются следующим образом:
• IF(<���операнд1>,<���операнд2>) – триада условного перехода;
• JMP(1,<���операнд2>) – триада безусловного перехода.
У триады IF первый операнд может быть переменной, константой или ссылкой на другую триаду, второй операнд – всегда ссылка на другую триаду. Триада IF передает управление на триаду, указанную вторым операндом, если первый операнд равен нулю, иначе управление передается на следующую триаду.
У триады JMP первый операнд не имеет значения (для определенности он всегда будет равен 1), второй операнд – всегда ссылка на другую триаду. Триада JMP всегда передает управление на триаду, указанную вторым операндом.
СУ-перевод для семантически ненагруженных конструкций
Операции, которые не несут никакой смысловой нагрузки, не требуют построения результирующего кода. Для них не требуется строить схемы СУ-перевода.
