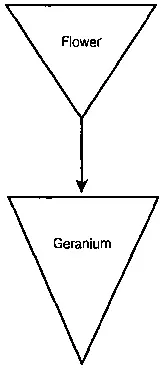

Рис. 18.1. Схематическое изображение наследования класса

На рисунке видно, что Geranium — особый вид Flower, и это вполне соответствует действительности. Если мы с вами договоримся графически изображать таким способом наследования классов, то будем прекрасно понимать друг друга. Со временем мы, вероятно, захотим моделировать многие сложные отношения и разработаем свой набор соглашений и правил по созданию диаграмм, отображающих взаимосвязи объектов программы.

Конечно, нам также придется довести эти соглашения до сведения других сотрудников, которые работают или будут работать вместе с нами над общим проектом. Возможно, мы будем взаимодействовать с другими фирмами, имеющими свои соглашения, и надо будет потратить время, чтобы выработать общие принципы, позволяющие избежать возможных недоразумений.

В таком случае было бы полезным существование единого языка моделирования, понятного для всех. (В действительности эту прекрасную идею реализовать ничуть не проще, чем заставить всех жителей Земли говорить на эсперанто.) Тем не менее такой язык был создан, и имя ему — UML (Unified Modeling Language — унифицированный язык моделирования). Его задача состоит в том, чтобы добиться единообразия в отображении взаимоотношений между объектами в диаграммах. В соответствии с соглашениями языка UML нашу схему, представленную на рис. 18.1, следовало бы изобразить иначе (рис. 18.2).

Рис. 18.2. Те же отношения наследования, но с учетом соглашений UML

В соответствии с соглашениям и UML классы изображаются в виде прямоугольников, а наследование — в виде стрелки, направленной от производного класса к базовому. Направление стрелки противоречит тому, что подсказывает интуиция большинства из нас, но это не страшно: когда мы все договоримся, система заработает как надо.

Соглашения UML совсем несложные. Диаграммы нетрудно понимать и использовать. Мы рассмотрим эти соглашения на конкретных примерах в ходе освоения этой главы, что гораздо проще изучения UML вне контекста. Хотя этой теме можно посвятить целую книгу, по правде говоря, это будет пустая трата времени и бумаги, поскольку язык UML вполне соответствует принципу: лучше один раз увидеть на практике, чем десять раз прочитать.

Правильное выполнение анализа и проектирования объектно-ориентированной программы намного важнее, чем соблюдение соглашений языка моделирования. Именно этой тематики посвящено большинство публикаций и конференций. И если по поводу языка моделирования удалось прийти к общим соглашениям и выработать UML, то споры по поводу основополагающих принципов анализа и проектирования программ продолжаются по сей день.

Появилась даже новая профессия — методологи: это программисты, которые изучают и разрабатывают методы программирования. Часто в литературе можно встретить статьи, посвященные описанию нового метода программирования. Метод — это совокупность языка моделирования и подходов анализа и проектирования. Три наиболее известных методолога в мире — это Грейди Буч (Grady Booch), создавший метод Буча, Айвер Якобсон (Ivar Ja- cobson), разработавший подходы объектно-ориентированного программирования, и Джеймс Рамбо (James Rumbaugh), создавший технологию объектного моделирования. Вместе они создали метод Objectory~ коммерческий продукт от фирмы Rational Software, Inc. Это фирма, в которой они работают и где их любовно величают "три амигос".

Материал, изложенный на этом занятии, приблизительно следует методам Objectory. Точного соответствия не будет, так как я не верю в рабское следование академической теории. Я считаю создание конкурентно способной профессиональной программы более важным, чем точное соответствие этой программы каким бы то ни было абстрактным методам. В конце концов на Objectory свет клином не сошелся, и я рекомендую вам быть эклектиками и выбирать все лучшее из всех методов, которые вам известны.

Процесс проектирования программ итеративен. Это значит, что при разработке программы мы периодически повторяем весь процесс, по мере того как растет понимание требований, Проект нацелен на решение задачи, но нюансы, возникающие в ходе поиска оптимального решения, воздействуют на сам проект. Невозможно разработать серьезный крупный проект идя по прямой от начала до конца. Вместо этого на отдельных этапах приходится возвращаться к началу, постоянно совершенствуя интерфейсы и процедуры выполнения отдельных объектов.
