Набор заголовочных файлов (headers) и библиотека импорта GdiPlus.lib, необходимые для сборки демонстрационных приложений, входят в состав последнего Platform SDK. Те, кто до сих пор не обновил идущий с Visual Studio 6.0 Platform SDK образца 1998 года, могут загрузить его с сайта Microsoft по адресу:

http://www.microsoft.com/msdownload/platformsdk/sdkupdate/

Минимальный компонент, в состав которого входит GDI+, называется Windows Core SDK и имеет размер около 230 мегабайт.

ПРИМЕЧАНИЕ

Я понимаю, что для многих читателей, имеющих доступ в Интернет через домашний модем, предложение скачать дистрибутив такого размера прозвучит как насмешка. В качестве крайней временной меры можно раздобыть только набор заголовочных файлов GdiPlus*.h, BaseTsd.h и библиотеку импорта GdiPlus.Lib из нового Platform SDK. Но гарантировать работоспособность такого решения во всех ситуациях я не возьмусь. Да и в любом случае, обновить Platform SDK необходимо. Возможно, вам удастся найти его на CD-ROM.

На момент написания этих строк доступна версия Platform SDK за август 2001 г.

Демонстрационные примеры будут в подавляющем большинстве написаны с использованием Windows API, что позволит сосредоточиться на использовании GDI+. Но вы без труда сможете подключить эту библиотеку к своим MFC– или WTL-приложениям. Иногда я также буду приводить соответствующий пример на C# для WinForms.

Типичное рабочее место программиста на C++, как правило, включает в себя стену, на которой гордо красуется Диаграмма классов (неважно каких). Теперь рядом можно наклеить еще один плакат.

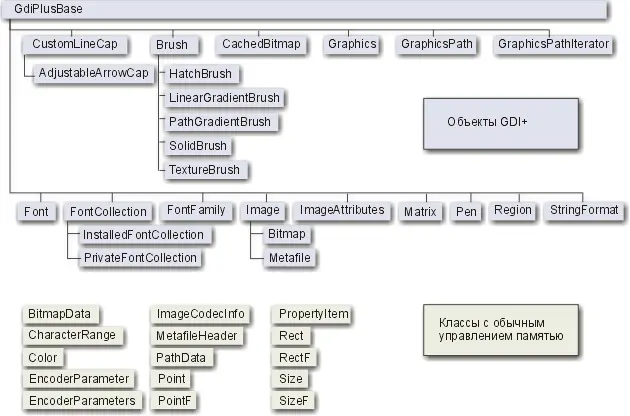

Ниже приведена иерархия классов GDI+. Я не включил в нее 8 структур данных и перечисления (enumerations) – около 50 штук.

Иерархия классов GDI+

При первом взгляде на диаграмму видно, что она очень напоминает, например, ту часть библиотеки MFC, которая отвечает за рисование, только классов гораздо больше (40 против 15 у MFC). Это и неудивительно, учитывая фирму, которая разрабатывала эти библиотеки. Основные отличия отражают новые возможности GDI+. Мы подробно рассмотрим их в следующих частях.

Как видим, большинство объектов имеют в корне иерархии класс GdiPlusBase.Вам не понадобится создавать экземпляры этого класса, так как он содержит только средства управления памятью (для него перегружены операторы new/new[] и delete/delete[], которые используют функции GDI+ GdipAllocи GdipFree). Все классы, инкапсулирующие работу с ресурсами GDI+, порождены от GdiPlusBase. Это не значит, что их экземпляры нельзя создавать на стеке – напротив, так даже удобнее контролировать время их жизни. Зато такая архитектура позволит, например, передавать указатель на созданный объект GDI+ в модуль, написанный с использованием других средств разработки, и безопасно его удалять в этом модуле.

ПРИМЕЧАНИЕ

Не путайте управление памятью под экземпляры классов-оберток C++, которое осуществляется перегруженными операторами new/delete, и управление собственно ресурсами GDI+, которое скрыто от разработчиков в недрах соответствующих функций, например, GdipCreateSolidFill.

Ключевым же классом в GDI+ является Graphics(программисты на J++ вздрогнули). Именно он содержит почти две сотни методов, отвечающих за рисование, отсечение и параметры устройства вывода. Напрашивается явная аналогия с контекстом устройства (Device Context) прежнего GDI, и эти понятия действительно тесно связаны. Из четырех конструкторов Graphicsдва создают его из HDC. Главное отличие заключается в изменении программной модели: теперь вы не работаете с хендлом, а вызываете методы класса. Хотя программистам на MFC эта концепция уже хорошо знакома.

Дальнейшее наследование (например, класс TextureBrushпорожден от Brush) скорее отражает цели разработчиков (скрытие деталей реализации и повторное использование оберточного кода), чем инфраструктуру библиотеки, так как в inline-методах "родственных" классов просто содержатся вызовы различных функций GdiPlus.dll. Можно сказать, что Microsoft в очередной раз спроецировала обычный "плоский" API языка C на объектно-ориентированную библиотеку C++.

Оставшаяся часть классов не имеет общего родителя и предназначена для упрощения работы со структурами данных GDI+.

Перед тем как начать использовать классы и функции GDI+, необходимо инициализировать эту библиотеку. Для этого где-нибудь в начале своей программы нужно поместить вызов функции GdiplusStartup:
