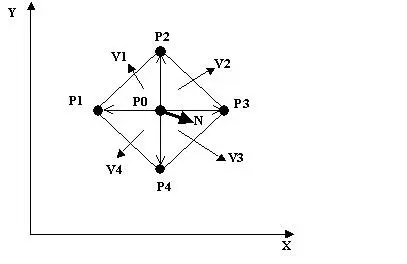

Рисунок: расчет нормали

– Находим 4 вектора к соседним точкам:

V01 = P1 – P0;

V02 = P2 – P0;

V03 = P3 – P0;

V04 = P4 – P0;

– Находим 4 нормали к каждой из треугольных граней. Нормали находятся как векторное произведение соответствующих векторов.

N1 = [V02, V01];

N2 = [V03, V02];

N3 = [V04, V03];

N4 = [V01, V04];

– Искомая нормаль определяется как средний вектор четырех ранее найденных нормалей.

N = (N1 + N2 + N3 + N4) / 4;

Все в этом мире имеет цвет. Цвет определяет восприятие нами окружающего мира. Яблоко – красное, небо – синее и так далее. Для обозначения свойств поверхности объектов Direct3D использует термин "материал". Свойства материала описываются структурой D3DMATERIAL8:

typedef struct _D3DMATERIAL8 {

D3DCOLORVALUE Diffuse;

D3DCOLORVALUE Ambient;

D3DCOLORVALUE Specular;

D3DCOLORVALUE Emissive;

float Power;

} D3DMATERIAL8;

Переменные Diffuse, Ambient и Specular определяют, как данный материал отражает соответствующие компоненты источников света. Кроме того, Вы можете указать мощность, с которой отражается зеркальная (specular) составляющая света – это определяет вид бликов на объектах. Ненулевая излучательная (emissive) компонента заставляет объект светится, но помните, что свет, излученный объектом, никак не отражается прочими объектами сцены. Только источники света имеют право освещать кого-либо.

Для установки свойств материала объекта Вы должны вызвать функцию SetMaterial() перед вызовом DrawPrimitive() или любой другой функции рендеринга. Делается это, например, вот так:

hr = m_p3DDevice->SetMaterial(&m_theGraphMaterial);

ATLASSERT(SUCCEEDED(hr));

if (FAILED(hr)) {

return hr;

}

За подробностями обращайтесь к исходному коду моего проекта. Экспериментируйте, меняйте параметры, пишите, если что-то непонятно.

В конце я бы хотел сказать еще несколько слов по поводу демо-приложения. Оно имеет 4 окна свойств, каждое из которых может быть активировано из меню "Properties". Коротко опишу назначение каждого из окон:

• Material properties. Это окошко позволяет изменить свойства материала поверхности функции: диффузионную (diffuse), окружающую (ambient), излучательную (emissive) и зеркальную (specular) компоненты, а также мощность отражения (specular power).

• Light properties. Сцена освещена одним параллельным источником света. Вы можете изменить любую из составляющих спектра света. Кроме того, можно скорректировать направление света.

• Background color. Это всего-навсего цвет, используемый для очистки каждого нового кадра. Вы можете выбрать любой цвет фона по Вашему усмотрению.

• Function type. Вы можете выбрать одну из трех функций: Splash-функцию, плоскость или параболоид.

Все значения в окнах свойств редактируются с помощью трэкбаров. 0 – минимальное значение, 1 – максимальное. Минимальному значению соответствует нижнее положение трэкбара, максимальному – верхнее.

ПРИМЕЧАНИЕ

DirectX, Direct3D, Windows, Microsoft являются торговыми марками компании Microsoft. Все права защищены. OpenGL является торговой маркой фирмы Silicon Graphics Inc. Все права защищены.

Обычно такая проблема возникает, когда вы пытаетесь выполнить код следующего вида:

POINT pt;

GetCursorPos(&pt);

HMENU hMenu;

hMenu = LoadMenu(hInstance, MAKEINTRESOURCE(_MENU1));

TrackPopupMenu(hMenu, 0, pt.x, pt.y, 0, hWnd, NULL);

DestroyMenu(hMenu);

В чём же здесь ошибка? Дело в том, что в Windows существует два совершенно разных вида меню – полоска меню (menu bar), которая традиционно размещается под заголовком окна, и всплывающее меню (popup menu). Работа и с тем, и с другим осуществляется с помощью хэндла типа HMENU. Это вносит некоторую путаницу, так как функции, предназначенные для работы с всплывающим меню, не могут работать с полоской меню, и наоборот.

Дескриптор всплывающего меню возвращают всего две функции – CreatePopupMenuи GetSubMenu. Именно эти функции можно использовать совместно с TrackPopupMenu(Ex). С другой стороны, функция LoadMenuзагружает из ресурсов полоску меню, что и приводит к ошибке.

Описание и примеры использования функций CreatePopupMenuи GetSubMenuможно найти в статье "Как отобразить контекстное меню?".
