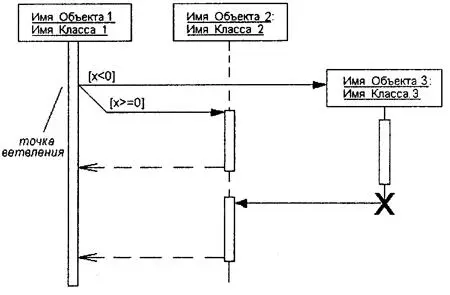

Рис. 8.5.Графическое изображение бинарного ветвления потока управления на диаграмме последовательности

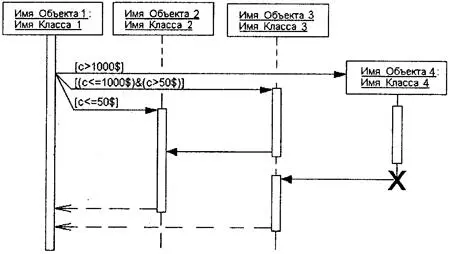

Рис. 8.6.Графическое изображение тернарного ветвления потока управления на диаграмме последовательности

Условием ветвления может служить сумма снимаемых клиентом средств со своего текущего счета. Если эта сумма превышает $1000, то могут потребоваться дополнительные действия, связанные с созданием и последующим разрушением объекта 4. Если же сумма превышает $50, но не превышает $1000, то управление передается объекту 3. И, наконец, если сумма не превышает $50, то управление получает объект 2. При этом объекты 1, 2 и 3 постоянно существуют в системе. Объект 4 создается, только если справедливо первое из альтернативных условий. В противном случае он может быть никогда не создан. После выполнения требуемых действий объекты 2 и 3 просто информируют объект 1 о завершении соответствующих операций, не требуя от него никаких действий (пунктирная стрелка). Объект 4 после завершения своих действий уничтожается, передавая управление объекту 3, делая его активным (фокус управления).

В языке UML предусмотрены некоторые стандартные действия, выполняемые в ответ на получение соответствующего сообщения. Они могут быть явно указаны на диаграмме последовательности в форме стереотипа рядом с сообщением, к которому они относятся. В этом случае они записываются в кавычках. Используются следующие обозначения для моделирования действий:

• «call» (вызвать) – сообщение, требующее вызова операции или процедуры принимающего объекта. Если сообщение с этим стереотипом рефлексивное, то оно инициирует локальный вызов операции у самого пославшего это сообщение объекта;

• «return» (возвратить) – сообщение, возвращающее значение выполненной операции или процедуры вызвавшему ее объекту. Значение результата может инициировать ветвление потока управления;

• «create» (создать) – сообщение, требующее создания другого объекта для выполнения определенных действий. Созданный объект может получить фокус управления, а может и не получить его;

• «destroy» (уничтожить) – сообщение с явным требованием уничтожить соответствующий объект. Посылается в том случае, когда необходимо прекратить нежелательные действия со стороны существующего в системе объекта, либо когда объект больше не нужен и должен освободить задействованные им системные ресурсы;

• «send» (послать) – обозначает посылку другому объекту некоторого сигнала, который асинхронно инициируется одним объектом и принимается (перехватывается) другим. Отличие сигнала от сообщения заключается в том, что сигнал должен быть явно описан в том классе, объект которого инициирует его передачу.

Ниже представлена диаграмма последовательности для рассмотренного выше случая ветвления, дополненная стереотипными значениями (рис. 8.7).

Кроме стереотипов, сообщения могут иметь собственное обозначение операции, вызов которой они инициируют у принимающего объекта. В этом случае рядом со стрелкой записывается имя операции с круглыми скобками, в которых могут указываться параметры или аргументы соответствующей операции. Если параметры отсутствуют, то скобки все равно должны присутствовать после имени операции. Примерами таких операций могут служить следующие: «выдать клиенту наличными сумму (п)», «установить соединение между абонентами (а, Ь)», «сделать вводимый текст невидимым ()», «подать звуковой сигнал тревоги ()».

Примечание 63 Примечание 63 Согласно принятой в языке UML системе обозначений такие имена операций записываются на английском с малой буквы и одним словом, возможно, состоящим из нескольких сокращенных слов, написанных без пробела и без кавычек. Если нет никаких дополнительных ограничений со стороны инструментальных средств визуализации канонических диаграмм, то дело вкуса отечественного разработчика, какие обозначения ему использовать в русскоязычной транслитерации. Возможно, для этой цели больше подходит вариант с нижней черточкой, исключающей пробелы в имени операции: «сделать_вводимый_текст_ невидимым()», чем вариант с заглавными буквами в середине имени операции: «сделатьВводимыйТекстНевидимым()».
