• Непосредственная работа (инжиниринг и реинжиниринг) с исполняемыми модулями и библиотеками форматов EXE, DLL, TLB, OCX.

• Поддержка технологий MTS (Microsoft Transaction Server) и ADO (ActiveX Data Objects) на уровне шаблонов и исходного кода, а также элементов стратегической технологии Microsoft – СОМ+ (DCOM).

• Полная поддержка CORBA 2.2, включая реализацию технологии компонентной разработки приложений CBD (Component-Based Development), языка определения интерфейса IDL (Interface Definition Language) и языка определения данных DDL (Data Definition Language).

• Полная поддержка среды разработки Java-приложений JDK 1.2, включая прямую и обратную генерацию классов Java формата JAR, а также работу с файлами форматов CAB и ZIP.

Уже этого перечня основных особенностей может оказаться достаточно, чтобы сделать вывод о достижении совершенно нового уровня реализации CASE-технологий, когда само инструментальное средство становится не только рабочим инструментом, но и своеобразной базой данных для практически всех современных объектных стандартов и компонентных интерфейсов.

Примечание 79 Примечание 79 Конечно, рассмотреть в одной главе возможности такого средства, как Rational Rose 2000, просто невозможно, и автор не ставил перед собой такую задачу. Цель нашего знакомства с этим инструментарием – осветить основные особенности реализации языка UML на уровне разработки отдельных диаграмм. Поэтому далее описываются лишь основные правила и рекомендации, необходимые для разработки визуальных моделей в форме канонических диаграмм языка UML, реализованные уже в Rational Rose 98 и, соответственно, в Rational Rose 98J/2000.

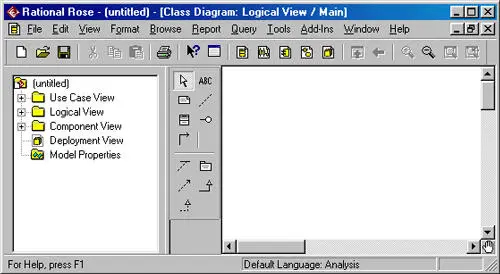

В CASE-средстве Rational Rose реализованы общепринятые стандарты на рабочий интерфейс программы, подобно известным средам визуального программирования. После установки Rational Rose на компьютер пользователя, что практически не вызывает трудностей даже у начинающих, запуск этой программы в среде MS Windows 95/98 приводит к появлению на экране рабочего интерфейса (рис. 12.1).

Рис. 12.1.Общий вид рабочего интерфейса программы Rational Rose

Рабочий интерфейс Rational Rose состоит из различных элементов, основными из которых являются:

• Главное меню программы

• Окно диаграммы

• Стандартная панель инструментов

• Окно документации

• Окно браузера

• Окно журнала

• Специальная панель инструментов

Рассмотрим кратко назначение и основные функции каждого из этих элементов.

Главное меню программы выполнено в общепринятом стандарте и имеет следующий вид (рис. 12.2).

Отдельные пункты меню, назначение которых понятно из их названий, объединяют сходные операции, относящиеся ко всему проекту в целом. Некоторые из пунктов меню содержат хорошо знакомые функции (открытие проекта, вывод печать диаграмм, копирование в буфер и вставка из буфера различных элементов диаграмм). Другие настолько специфичны, что могут потребовать дополнительных усилий на изучение (опции генерации программного кода, проверка согласованности моделей, подключение дополнительных модулей).

Рис. 12.2.Внешний вид главного меню программы

Стандартная панель инструментов располагается ниже главного меню программы и имеет следующий вид (рис. 12.3). Некоторые из инструментов недоступны (новый проект не имеет никаких элементов). Стандартная панель инструментов обеспечивает быстрый доступ к тем командам меню, которые выполняются разработчиками наиболее часто.

Рис. 12.3.Внешний вид стандартной панели инструментов

Пользователь может настроить внешний вид этой панели по своему усмотрению. Для этого необходимо выбрать пункт меню Tools -> Options (Инструменты -> Параметры) и открыть вкладку Toolbars (Панели инструментов). Этим способом можно показать или скрыть различные кнопки инструментов, а также изменить их размер.

Примечание 80 Примечание 80 Следует заметить, что внешний вид панели инструментов определяется не только выбором и не только видом разрабатываемой диаграммы, но и выбором графической нотации для изображения самих элементов этих диаграмм. В Rational Rose реализованы три таких нотации: UML, ОМТ и Booch. Речь идет о том, что одна и та же диаграмма может быть представлена различным образом, для этого достаточно выбрать желаемое представление через пункт меню View (Вид). При этом никаких дополнительных действий выполнять не требуется – диаграмма преобразуется в выбранную нотацию автоматически. Однако, рассматривая Rational Rose в контексте только языка UML, мы оставим без внимания особенности двух других нотаций, которые отражают эволюционный аспект этого средства.
