Кроме соединений на диаграмме развертывания могут присутствовать отношения зависимости между узлом и развернутыми на нем компонентами. Подобный способ является альтернативой вложенному изображению компонентов внутри символа узла, что не всегда удобно, поскольку делает этот символ излишне объемным. Поэтому при большом количестве развернутых на,узле компонентов соответствующую информацию можно представить в форме отношения зависимости (рис. 11.5).

Диаграммы развертывания могут иметь более сложную структуру, включающую вложенные компоненты, интерфейсы и другие аппаратные устройства. На изображенной ниже диаграмме развертывания (рис. 11.6) представлен фрагмент физического представления системы удаленного обслуживания клиентов банка. Узлами этой системы являются удаленный терминал (узел-тип) и сервер банка (узел-экземпляр).

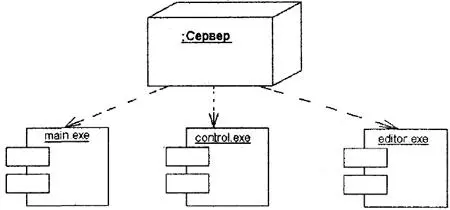

Рис. 11.5.Диаграмма развертывания с отношением зависимости между узлом и развернутыми на нем компонентами

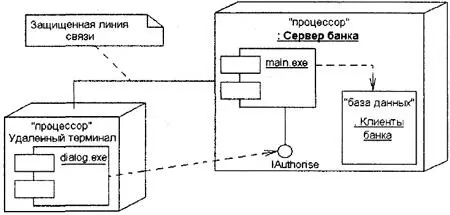

Рис. 11.6.Диаграмма развертывания для системы удаленного обслуживания клиентов банка

На этой диаграмме развертывания указана зависимость компонента реализации диалога «dialog.exe» на удаленном терминале от интерфейса lAuthorise, реализованного компонентом «main.exe», который, в свою очередь, развернут на анонимном узле-экземпляре «Сервер банка». Последний зависит от компонента базы данных «Клиенты банка», который развернут на этом же узле.

Примечание указывает на необходимость использования защищенной линии связи для обмена данными в данной системе. Другой вариант записи этой информации заключается в дополнении диаграммы узлом со стереотипом «закрытая сеть».

Разработка так называемых встроенных систем предполагает не только создание программного кода, но и согласование между собой всех аппаратных средств и механических устройств. В качестве примера рассмотрим фрагмент модели управления удаленным механическим средством типа транспортной платформы. Такая платформа предназначена для перемещения в агрессивных средах, где присутствие человека невозможно в силу целого ряда физических причин.

Транспортная платформа оснащается собственным микропроцессором, цифровой видеокамерой, датчиками температуры и местоположения, а также управляющими приводами для изменения направления и скорости перемещения платформы. Управляющая и телеметрическая информация от платформы по радиолинии передается в центр управления, оснащенный управляющим компьютером, манипуляторами управления и большим информационным табло.

На микропроцессоре платформы развернуты программные компоненты для реализации простейших управляющих воздействий на приводы, что позволяет дискретно изменять направление и скорость перемещения платформы. На компьютере центра управления развернуты программные компоненты анализа телеметрической информации, характеризующей состояние отдельных устройств' платформы, а также реализованы алгоритмы управления перемещением платформы в целом.

Вариант физического представления этой транспортной системы показан на следующей диаграмме развертывания (рис. 11.7).

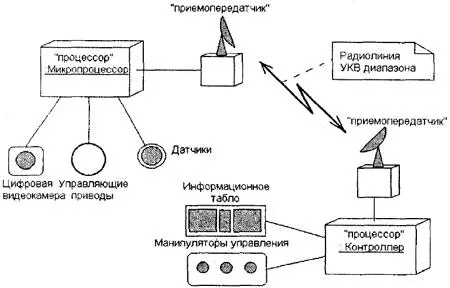

Рис. 11.7.Диаграмма развертывания для модели системы управления транспортной платформой

Данная диаграмма содержит самую общую информацию о развертывании рассматриваемой системы и в последующем может быть детализирована при разработке собственно программных компонентов управления. Как видно из рисунка, при разработке этой диаграммы развертывания использованы дополнительный стереотип «приемопередатчик», который отсутствует в описании языка UML, и специальные изображения для отдельных аппаратных и механических устройств.

Разработка диаграммы развертывания начинается с идентификации всех аппаратных, механических и других типов устройств, которые необходимы для выполнения системой всех своих функций. В первую очередь специфицируются вычислительные узлы системы, обладающие памятью и/или процессором. При этом используются имеющиеся в языке UML стереотипы, а в случае отсутствия последних, разработчики могут определить новые стереотипы. Отдельные требования к составу аппаратных средств могут быть заданы в форме ограничений, свойств и помеченных значений.
