Порт 97 не управляет непосредственной работой громкоговорителя. Устройство, осуществляющее эти функции, называется "Программируемый параллельный интерфейсный контроллер 8255". Этот микропроцессор имеет три "регистра" (небольших, легко до ступных элемента памяти), в каждом из которых содержится некоторое число. Числа в регистрах используются для управления работой данного устройства. Каждый регистр связан с ИС 8088 через порт, и регистру, управляющему громкоговорителем, выделен для связи порт 97. С его помощью управление данным устройством осуществляется путем изменения числа в регистре. При посылке правильного" числа громкоговоритель издает звуковой сигнал; посылка же "неправильного" числа может вызвать ряд проблем. Поэтому нам необходимо знать, какие числа требуется посылать и как их нужно посылать. В частности, нам хотелось бы знать, как использовать язык Си для подобного рода операций.

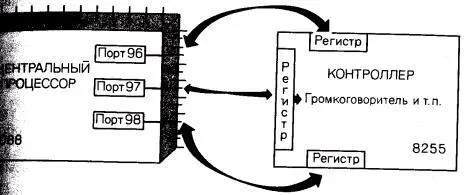

РИС. 6.6. Связь контроллера 8255 с микропроцессором INTEL 8088.

Давайте сначала посмотрим, какие нужно посылать числа. Первым необходимо знать - регистр контроллера 8255 может принять 8- разрядное число, которое помещается туда в двоичном коде, например, 01011011. Каждый из восьми разрядов памяти рассматривается как переключатель "включено-выключено" для соответствующего устройства или воздействия. Наличие 0 или 1 в соответствующей позиции определяет, включено или нет соответствующее устройство. Например, разряд 3 (разряды нумеруются от 0 до 7 справа налево) определяет, включен или нет электродвигатель нателя на мини-кассете, а разряд 7 разрешает или запрещает работу с клавиатурой терминала. При передаче числа в регистр необходимо соблюдать осторожность. Если при включении громкоговорителя мы не обратим внимания на остальные разряды, то случайно можем выключить клавиатуру! Поэтому давайте посмотрим с помощью рис. 6.7, чему соответствует каждый разряд. (Используемая информация взята из технического справочного руководства фирмы IBM, и мы вовсе не должны знать, что большинство из этих разрядов означает.)

разряд 0 + включение громкоговорителя через таймер 2

разряд 1 + наличие данных для работы громкоговорителя

разряд 2 + (чтение ключа размера оперативной памяти) или (чтение резервного ключа)

разряд 3 + выключение двигателя накопителя на мини-кассете

разряд 4 - разблокировка оперативной памяти

разряд 5 - разблокировка контроля ввода-вывода

раздяр 6 - поддержание низкой тактовой частоты задающего генератора клавиатуры

разряд 7 - (разблокировка клавиатуры) или + (сброс клавиатуры & разрешение опроса программно-опрашиваемых переключателей)

РИС. 6.7. Порт 97 назначение управляющих разрядов

Обратите внимание на знаки +и -на рис. 6.7. Знак +указывает, что в соответствующем разряде выполнение условия обозначается через 1, а знак -указывает, что выполнение условия в разряде обозначается через 0. Поэтому 1 в 3-м разряде показывает, что двигатель накопителя на мини-кассете выключен, в то время как 0 в 4-м разряде указывает на возможность доступа к памяти.

Каким образом можно включить громкоговоритель? Оказывается, для этого необходимо в 0-й разряд (включение громкоговорителя через таймер 2) и в 1-й разряд (наличие данных для работы громкоговорителя) заслать 1. Это означает, что для включения громкоговорителя через порт 97 необходимо послать в регистр двоичное число 11 (или десятичное число 3). Но, перед тем как приступить к этому, учтите, что данная операция имеет такие побочные эффекты, как, например, установка разряда 4 в 0, что может оказаться вовсе нежелательным. Одна из причин, по которой мы не рассказали, как использовать порты, заключается в том, чтобы предотвратить неприятные последствия вашей поспешности.

Для надежности мы должны проверить сначала, что содержится в регистре. К счастью, это совсем не трудно (мы продемонстрируем это чуть позже). Ответ выглядит так: в регистре обычно содержатся числа "76" или "77 ". Давайте переведем их в двоичную систему. (Здесь вам, возможно, захочется заглянуть в таблицу преобразования в двоичный код, которая приводится в конце книги в приложении.) Результаты преобразования некоторых чисел приве-дены в табл. 6.1.

Не вдаваясь в подробности по поводу значения слов "поддержание низкой тактовой частоты задающего генератора клавиатуры
