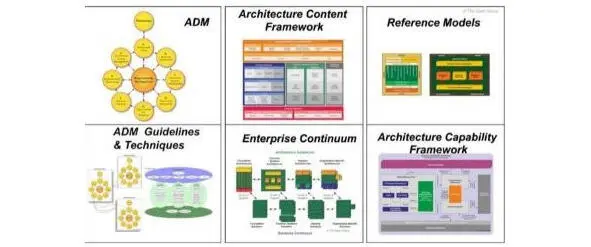

Рисунок: Структура Архитектуры Предприятия «TOGAF»

Методология TOGAF и инфраструктура Захмана хоть и объединены к категории «инфраструктур предприятия», но имеют отличия в своих принципах, структурах и компетенциях. TOGAF- представляет собой функциональную и динамичную инфраструктуру, которая включает руководящие принципы моделей процесса их использования. В то время как фреймворк Захмана представляет собой статичную структуру архитектуры, наиболее эффективна для применения анализа и метаанализа фреймворков инфраструктур. Несмотря на значительные отличия данных фреймворков их можно использовать совместно.

Процесс создания конкретной архитектуры предприятия рассматривается как переход от общей архитектуры к специализированной. Методика разработки архитектуры в модели TOGAF представляет собой процесс осуществления такого перехода. В модели TOGAF наиболее обобщенные архитектуры называются фундаментальными архитектурами. Эти принципы построения архитектуры теоретически могут использоваться практически любой ИТ-организацией в мире.

Следующий уровень специализации в модели TOGAF называется общесистемными архитектурами. Эти принципы прослеживаются во многих – возможно, не во всех – типах предприятий. Далее идет отраслевой уровень архитектурой. Эти принципы характерны для предприятий, занятых в одной сфере деятельности. И наконец финальный уровень – это уровень архитектуры организации. Это самый высокий уровень специализации в модели TOGAF. Это архитектуры конкретных предприятий.

В состав модели TOGAF входят две основные компоненты:

•методика ADM (Architecture Development Method), определяющая процесс разработки архитектуры.

•Базовая Архитектура (Foundation Architecture). Она дополняется соответствующей базой данных ресурсов, включающей описания архитектурных принципов, примеров реализации, а также специализированный язык ADML.

Описание TOGAF включает в себя 7 частей:

•Introduction. Cодержит высокоуровневое описание ключевых концепций Архитектуры в целом и TOGAF в частности.

•Architecture Development Method (ADM). Ключевая часть TOGAF, описывает пошаговую методику разработки Архитектуры Предприятия.

•ADM Guidelines and Techniques. Включает в себя описание правил и техник, которые используются в TOGAF ADM.

•Architecture Content Framework. Описывает подход к описанию Архитектуры Предприятия. Содержит метамодель архитектурных артефактов, структуру и описание типовых архитектурных артефактов.

•Enterprise Continuum & Tools. Описан подход к категоризации и хранению результатов архитектурных активностей.

•TOGAF Reference Models. Описание эталонных моделей, которые вы можете использовать в ваших проектах.

•Architecture Capability Framework. Подход к организации архитектурной практики в компании. Структура, процессы, роли, навыки и полномочия, требуемые для работы архитектурной практики в компании.

В качестве основных процессов построения Архитектуры Предприятия важно внедрить всего четыре ключевых процесса:

•Создания и развития Архитектуры Предприятия.

•Управления изменениями.

•Контроль реализации архитектурных решений.

•Управления практикой.

В TOGAF процессы создания и развития, управления изменениями, контроля реализации архитектурных решений интегрированы в единый архитектурный цикл Метод Развития Архитектуры (Architecture Development Method ADM). Данный метод можно и нужно адаптировать под задачи вашей компании на всех уровнях разработки архитектуры. При этом, нет необходимости делать все возможные документы. Не нужно погружаться во все детали. На каждом этапе ADM предлагает готовый набор техник, инструментов, шаблонов и чек листов. Метод Развития Архитектуры (ADM) содержит десять фаз. Каждая фаза, в свою очередь разбивается на под-процессы (этапы), отдельные работы и так далее.

Например, фаза D включает следующие основные под-процессы:

Описание существующей технологической архитектуры.

•Обзор бизнес-архитектуры, архитектуры данных и приложений для определения начальных данных и необходимой степени детализации.

•Описание существующей системы с необходимой степенью детализации, которая выбирается для того, чтобы можно было выявить необходимые изменения при формировании целевой архитектуры. Формирование реестра используемых платформ программного и аппаратного обеспечения.
