•1 U = 44.45 мм (1.75 дюйм) – размера оборудования стойки;

•10 мВт = 10 dBm – мощность сигнала или потерь;

•100 мВт = 20 dBm – мощность сигнала или потерь (в 10 раз);

•200 мВт = 23 dBm – мощность сигнала или потерь (в 2 раза);

•1000 мВт = 30 dBm – мощность сигнала или потерь (в 100 раз);

Инженерные системы

F01 – Физическая инфраструктура

F02 – Структурированная Кабельная Система (СКС)

F03 – Система Электропитания

F04 – Система основного освещения

F05 – Система аварийного освещения

F06 – Система резервного и аварийного электропитания

F07 – Система Бесперебойного Электропитания (UPS)

F08 – Система охлаждения и вентиляции (HVAC)

F09 – Система управления Зданием (BMS)

Системы Безопасности

F10 – Физическая безопасность

F11 – Система Контроля и Управления Доступом (СКУД)

F12 – Система охранной сигнализации

F13 – Система пожарной сигнализации

F14 – Система внутреннего видеонаблюдения (CCTV)

F15 – Система автоматического пожаротушения

F16 – Система оповещения

Рассмотрим детальные требования предъявляемые к системам обеспечения

Назначение

Физическая инфраструктура представляет из себя помещение, здание или пространство для расположения инженерных систем и вычислительных ресурсов. По стандартам построения ЦОД различают помещения ЦОД по их назначению:

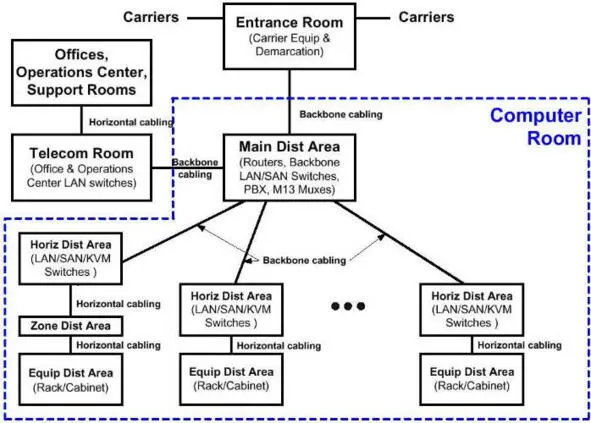

•Машинный зал (Computer Room CR) – включающие в себя Zone Distribution Area ZDA и Equipment Distribution Area EDA;

•Коммуникационные помещения (Telecommunication Room TR) – включающие в себя Main Distribution Area MDA и Horizontal Distribution Area HDA;

•Entrance Room ER – помещение для подвода внешних коммуникаций;

•Технические помещения (Facility Room FR) – для ИБП, систем охлаждения и т п;

•Network Operation Center NOC – помещения для мониторинга;

Кроме этого вводятся понятия:

•Площадь Стойки (Rack Area)

•Количество Вмещаемых Стоек (Rack Yield)

•Единица Эквивалента Стойки (REU)

Введем основные определения

Центр обработки данных (ЦОД) – консолидация вычислительных ресурсов, средств хранения данных и связи в специализированном помещении для выполнения функций обработки, хранения и распространения информации.

Коммуникационная комната – специализированное помещении для размещения элементов СКС, активного оборудования, систем безопасности и т п. Исполняет функции консолидации, обработки, хранения и обмена информацией с ЦОД.

Коммуникационные шкафы – отдельно стоящие специализированные стойки для размещения активных и пассивных элементов СКС и элементов систем обеспечения. Исполняет функции коммутации и консолидации точек подключения. Могут размещаться как обособленно, так и в помещении коммуникационных комнатах или ЦОД.

По размерам ЦОДы можно разделить по площади машинного зала и ассоциируется с количеством вмещаемых стоек. Так для примера:

Общие требования

Физические требования общего назначения можно выразить как:

•Наличие помещения серверной комнаты или ЦОД.

•Наличие коммуникационных комнат (для этажа, сектора и т п).

•Возможность доставки и монтажа коммуникационных 42U стоек

Физические требования к шахтам и каналам:

•Возможность доступа к кабелю и его замене.

•Раздельная прокладка «слаботочного» и «силового» кабеля.

•Не допускать прокладки кабеля в шахтах, предназначенных для прокладки водяных труб, труб отопления или канализации.

Физические требования к помещению ЦОД

Для помещения серверной комнаты (ЦОД) можно руководствоваться, но не ограничиваться следующими требованиями. Рекомендуется:

•Размер машинного зала не менее 6 м2;

•Размещать на первых этажах здания для облегчения доставки и размещения оборудования;

•Размещать помещение ЦОД в центре здания;

•Шахты проходят через ЦОД или непосредственной близости;

•Стены из кирпичной кладки или бетона;

•Ограниченный доступ в помещение;

•Обеспечивать возможность размещения шкафов (форм-фактор 42U 600 х 1100 х 2000 мм) и их обслуживание;

•Обеспечение пространства между боковыми стенками стоек или пары стоек не менее 30 см;
