Иван Трещев - Телекоммуникационные системы. Практические аспекты настройки АТС

– Прием информации о набираемом номере;

– Запоминание набранного номера;

– Осуществление поиска и выбора тракта связи между абонентами, выдача специального сигнала, если вызываемый абонент занят, то есть отсутствуют свободные тракты;

– Коммутацию, то есть подключение выбранного тракта связи;

– Передача сигнала вызова вызываемому абоненту;

– Подключение абонента, которого вызывали к тракту связи после того, как им была снята трубка его телефонного аппарата;

– Принятие сигнала разъединения соединения от любого из абонентов, когда будет положена трубка телефонного аппарата.

Основные виды АТС:

1. Декадно-шаговые АТС

Строились на шаговых искателях электромеханического типа, когда в зависимости от числа поступивших импульсов подвижный контакт подключается к одному из десяти подвижных контактов.

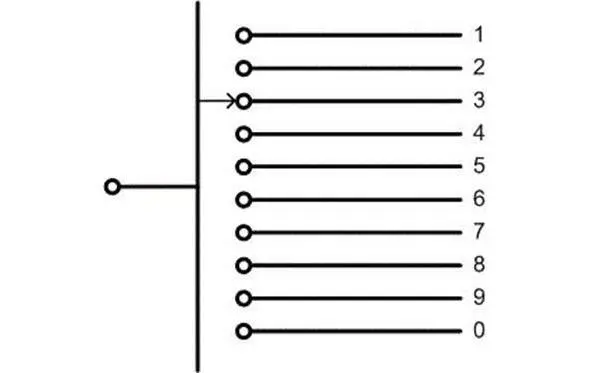

Рисунок Принцип работы декадно-шаговой АТС

Принцип работы основан на электрических планшетных координатных установках (ЭПКУ), которые представляли собой поле, содержащее десять столбцов и десять строк, в пересечении выходы – контакты.

Рисунок— Схема координатной АТС

C помощью ЭПКУ подвижный контакт мог подключаться к одному из ста выходных контактов, где N – номер столбца, M – номер строки.

АТС данного вида имели преимущество перед декадно-шаговыми телефонными станциями, поскольку для выполнения соединения требовалось меньше времени и меньшее количество соединителей.

Строились с использованием герметичных контактов, так называемых герконов, с электрическим управлением этих контактов (в них отсутствовали механические узлы и контакты) (рисунок 2.3). Все переключения и необходимые коммутации выполнялись с использованием микроэлектронных устройств.

Рисунок— Функциональная схема КЭАТС

Цифровые АТС (IP-АТС), где используется не коммутация каналов, а коммутация пакетов, и транспортом является протокол IP. Такие АТС осуществляют коммутацию устройств IP-телефонии.

В ходе данной работы будет рассматриваться настройка автоматической телефонной станции данного вида.

Предварительная подготовка перед настройкой АТС

Описание и общие сведения о GNS3

GNS3 – это графический эмулятор сети, который позволяет смоделировать виртуальную сеть из маршрутизаторов и виртуальных машин. То есть практически является лабораторным стендом, который позволяет проверить ту или иную технологию или схему. Данное программное обеспечение является следующим логическим шагом для тех, кто уже освоил Cisco Packet Tracer, или для тех, кому его функционала не достаточно.

Стоит понимать разницу между симулятором (Cisco Packet Tracer) и эмулятором (GNS3). Эмулятор создает модель устройства и запускает на нем оригинальное программное обеспечение. То есть эмулируются все основные компоненты, такие как процессор, память или периферийные устройства. В нашем случае мы создаем модель маршрутизатора, запуская на нем реальную операционную систему Cisco IOS (от англ. Internetwork Operating System – Межсетевая Операционная Система), подходящую под выбранную модель роутера. То есть на деле мы получаем полнофункциональный маршрутиза-тор, который можно использовать на практике.

Симулятор же только имитирует поведение системы и её интерфейса. Примером такового является Cisco Packet Tracer. Разработчики данного программного обеспечения смогли создать устройства с похожим интерфейсом и командами для управления элементами.

Основное преимущество GNS3 в данной работе заключается в том, что нам доступен полный функционал устройств, так запустив маршрутизатор Cisco, получим все его реальные практические функции, которые могли быть нам доступны при наличии такого маршрутизатора. Именно поэтому у нас появляется возможность работы с реальным оборудованием или его программными заменителями (софтфоны Cisco IP Communicator и X—Lite, как пример). При этом не обязательно использовать только оборудование компании Cisco. Еще одним отличительным признаком является возможность эму-ляции компьютера с различными операционными системами, которые тре-буются в нашей топологии, для этого используются заранее настроенные виртуальные машины.
