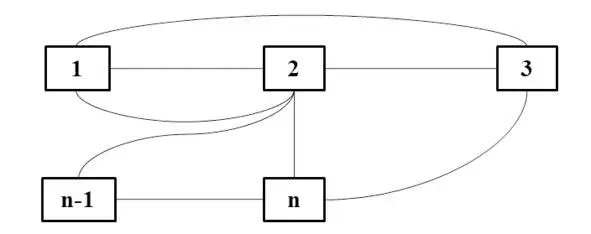

Рис. 1.7. Модель связей

Цель этапа анализа функций – построить функциональную модель. На этом этапе определяют направление и характер действия, т. е. функции.

Таблица функций представлена в табл. 1.2.

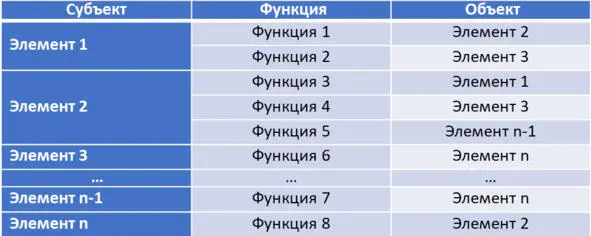

Таблица 1.2. Функции элементов

Примечание. У одного элемента может быть несколько функций.

По таблице функций (табл. 1.2) строят графическую функциональную модель.

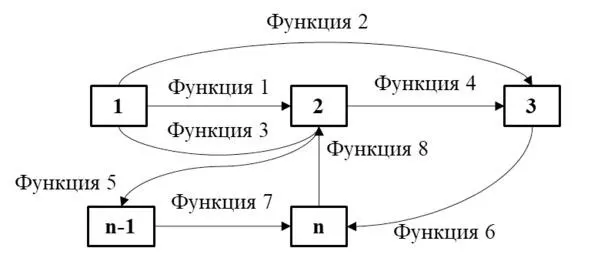

Рис. 1.8. Функциональную модель

Рис. 1.8. Функциональную модель

Цель диагностического анализа – построить диагностическую модель (табл. 1.3), т. е. оценить функции и потоки.

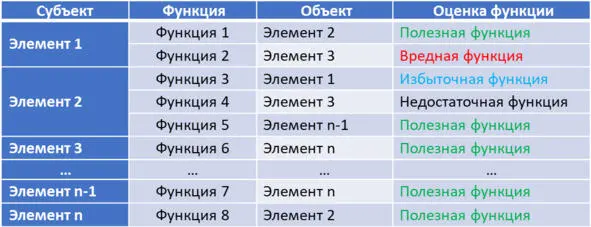

Таблица 1.3. Диагностическая матрица

По таблице диагностической матрицы (табл. 1.3) строят графическую диагностическую модель (рис. 1.9).

Рис. 1.9. Диагностическая модель

Итак, мы рассмотрели основные определения системного подхода: система, функция, иерархияи присущие им понятия: целостность, свойство, отношение, процесс . Кроме того, были введены понятия: антропогеннаяи техническая системы.

1.10.1. Общее представление

Понятие системности вытекает из системного подхода.

Системность – это свойство, заключающееся в согласовании всех взаимодействующих объектов, включая окружающую среду.

Такое взаимодействие должно быть полностью сбалансировано.

Объект будет выполнен системным тогда и только тогда, когда он отвечает следующим системным требованиям.

– Система должна отвечать своему предназначению.

– Система должна быть жизнеспособной.

– Система не должна отрицательно влиятьна расположенные рядом объекты и окружающую среду.

– При построении системы необходимо учитывать закономерности ее развития.

Системные требованияпредставляют собой составляющие закона увеличения степени системности(рис. 1.10).

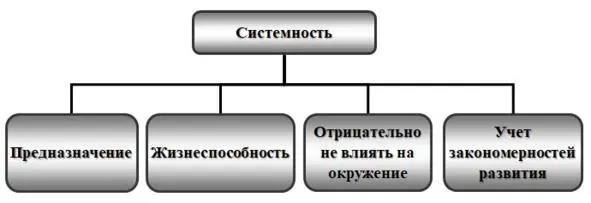

Рис. 1.10. Структура системности

1.10.2. Предназначение системы

Предназначение системыописывается главной функцией системы , удовлетворяя определенную потребность .

1.10.3. Жизнеспособность

Жизнеспособностьтехнической системы определяется ее работоспособностьюи конкурентоспособностью.

Система будут жизнеспособна, если она работоспособнаи конкурентоспособна.

Работоспособность —это способность выполнять заданную функцию с параметрами, установленными техническими требованиями, в течение расчетного срока службы 32 32 Работоспособность – материл из Википедии (в редакции автора). .

Другими словами, работоспособность –это качественное функционирование системы, т. е. качественное выполнение главной функции системы .

К параметрам работоспособности помимо качественного функционирования системы (в том числе надежности и долговечности ) можно также отнести эргономические параметры (характеризуют соответствие товара свойствам человеческого организма).

Работоспособность определяется наличием необходимых элементов с требуемым качеством, наличием и качеством необходимых связеймежду элементами, организацией необходимых потоковс требуемым качеством.

Конкурентоспособность товара – способность продукции быть привлекательной по сравнению с другими изделиями аналогичного вида и назначения, благодаря лучшему соответствию своих качественных и стоимостных характеристик к требованиям данного рынка и потребительским оценкам 33 33 Конкурентоспособность товара – материал из Википедии. .
