Основным объектом рассмотрения в системном подходе, теории систем, системном анализе и синтезе является система.

1.9.2. Анализ и синтез систем

Системный подход мы будем использовать для:

– анализа существующих систем;

– создания ( синтеза ) систем.

Под искусственными системами мы будем понимать:

– Продукт и/или услугу ;

– Компанию , разрабатывающую и/или выпускающую продукт (услугу);

– Рынок , для которого делается продукт (услуга).

Анализ и синтез системдолжны использовать системный подход.

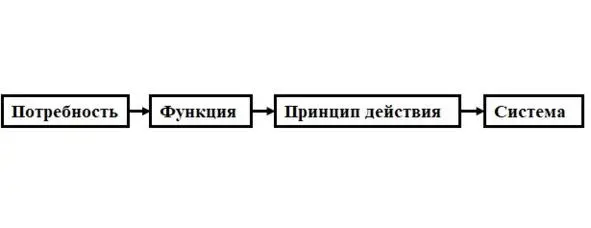

Системный синтез системдолжен осуществляться в следующей последовательности: выявление потребностей, функций, принципа действия и систем (рис. 1.3) .

Рис. 1.3. Последовательность синтеза системы

Анализ системы осуществляется для:

– Определения потребности в данной системе;

– Выявления недостатков системы.

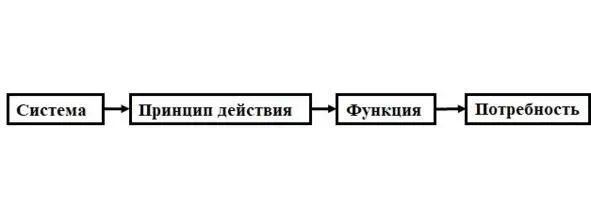

Определение потребности в системеосуществляется в обратном синтезу порядке (рис. 1.4):

– Анализ существующей системы , ее составных частей и процессов;

– Анализ принципа действия системы;

– Выявление главной , основных и второстепенных функций системы;

– Выявление потребности , которую удовлетворяет данная система.

Рис. 1.4. Последовательность системного анализа

Новую систему можно строить для существующих или альтернативных принципа действия, функций и потребностей.

В дальнейшем могут быть выбраны или разработаны альтернативные системы, использующие тот же принцип действия, или альтернативные системы, выполняющие ту же функцию, но с другим принципом действия, или альтернативные системы, удовлетворяющие данную потребность, но с другой главной функцией или выявление других потребностей и построение альтернативных систем, удовлетворяющие эти потребности.

Альтернативные принципы действия можно найти, используя различные виды эффектов и трансфер технологий. Альтернативные функции можно выявить, применяя закономерности изменения функций. Альтернативные потребности можно выявить, используя закономерности развития потребностей.

Закономерности изменения функций и развития потребностей будут изложены ниже в главе 7 прогнозирование.

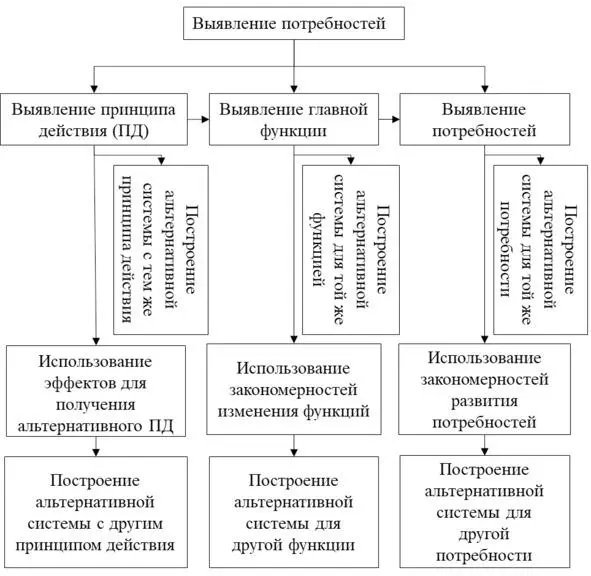

На рис. 1.5 показана схема выявления альтернативных принципов действия, главных функций и потребностей для построения новых систем.

Рис. 1.5. Выявление альтернативных принципов действия, главных функций и потребностей продукта

Примечание. Под эффектами понимается не только физические, химические и биологические эффекты, но и технические эффекты, т. е. трансфер технологий.

1.9.3. Анализ выявления недостатков

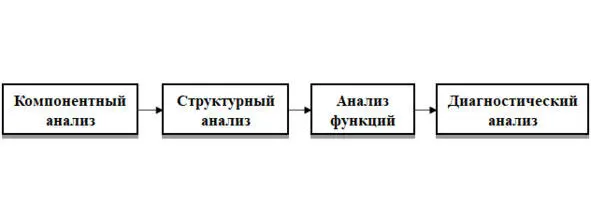

Анализ системы для определения ее недостатков проводится в следующей последовательности (рис. 1.6):

– Компонентный анализ.

– Структурный анализ.

– Анализ функций.

– Диагностический анализ .

Рис. 1.6. Последовательность этапов системного анализа для выявления недостатков

Цель компонентного анализа – построить компонентную модель. Компонентом мы будем называть любой элемент системы на всех иерархических уровнях: подсистемы, системы, надсистема и окружающая среда. На этом этапе выявляются все компоненты и записываются в таблицу.

Цель структурного анализа – построить структуру системы. Определяют все связи между компонентами. Для этого строят матрицу связей.

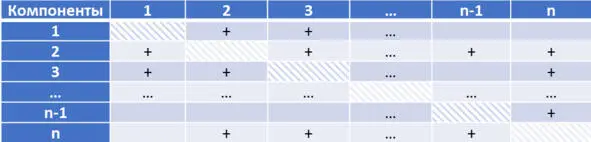

Таблица 1.1. Матрица связей

Примечание. Знаком «+» обозначено наличие связи.

Используя данные таблицы, строят графическую модель связей между компонентами (рис. 1.7).
