Превращение EEPROM во Flash происходило по трем разным направлениям. Во-первых, усовершенствовалась конструкция самой ячейки. Для начала избавились от самой противной стадии — «горячей инжекции». Вместо нее при записи стали также использовать квантовое туннелирование, как и при стирании.

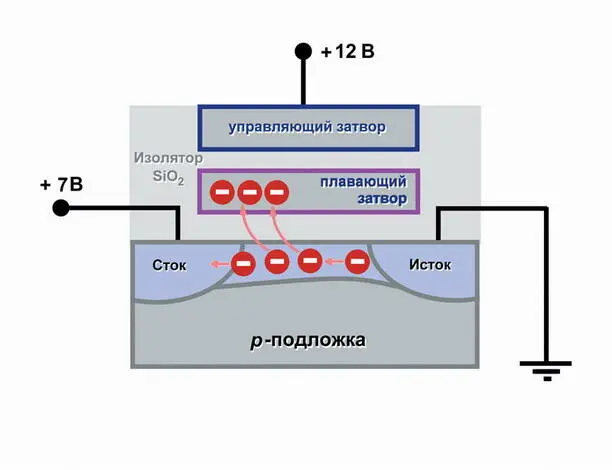

На рис. 5

показан этот процесс — если при открытом транзисторе подать на управляющий затвор достаточно высокое (но значительно меньшее, чем при «горячей инжекции») напряжение, часть электронов, двигающихся через открытый транзистор от истока к стоку, «просочится» через изолятор и окажется на плавающем затворе. Потребление тока при записи снизилось на несколько порядков. Изолятор, правда, пришлось сделать еще тоньше, что обусловило довольно большие трудности с внедрением этой технологии в производство.

Во-вторых, ячейку сделали несколько сложнее, пристроив к ней второй транзистор (обычный), который разделил вывод стока и считывающую шину всей микросхемы. Благодаря этому (вместе с отказом от горячей инжекции) удалось добиться значительного повышения долговечности — до сотен тысяч, а в настоящее время — до миллионов 9 9 При условии использования схем коррекции ошибок, замедляющих работу памяти. циклов записи/стирания. Кроме того, схемы формирования высокого напряжения и соответствующие генераторы импульсов записи/стирания перенесли внутрь микросхемы, отчего пользоваться такими типами памяти стало несравненно удобнее — они стали питаться от одного напряжения (5 или 3,3 В).

И наконец, в-третьих, изменилась организация доступа к ячейкам на кристалле, вследствие чего этот тип памяти и заслужил наименование flash, «молния».

Впервые принцип DRAM — хранение информации на конденсаторах с периодической регенерацией — применил еще Дж. Атанасов в своем первом компьютере ABC (1941 г.). А зачем вообще нужна регенерация? Дело в том, что ввиду микроскопических размеров конденсатора (и, соответственно, емкости) в ячейке DRAM записанная информация хранится всего лишь сотые доли секунды. Несмотря на использование высококачественных диэлектриков с огромным электрическим сопротивлением, заряд, состоящий в рядовом случае всего из нескольких сотен, максимум тысяч электронов, успеет утечь так быстро, что вы и глазом моргнуть не успеете.

В первых моделях IBM РС регенерация осуществлялась каждые 15 мкс по сигналу системного таймера. Естественно, в таком решении было много подводных камней — во-первых, регенерация всей памяти занимала много времени, в течение которого ПК был неработоспособен. Потому-то сигнал на регенерацию и подавался с такой большой частотой — каждый раз проверялась всего 1/256 памяти, так что полный цикл восстановления занимал около 3,8 мс. Во-вторых, такое решение потенциально опасно: любая зловредная программа спокойно могла остановить системный таймер, отчего компьютер уже через несколько миллисекунд впадал в полный ступор. Современные микросхемы DRAM занимаются восстановлением данных самостоятельно, да еще и так, чтобы не мешать основной задаче — процессам чтения/записи.

Процесс обновления информации в микросхемах EEPROM был очень медленным. Во-первых, каждую ячейку требовалось сначала стереть — ведь запись, то есть помещение на плавающий затвор зарядов, лишь приводило ее в состояние «логического ноля», а восстанавливать «логическую единицу» нужно было отдельно. Во-вторых, из-за большого потребления тока в процессе горячей инжекции каждую ячейку приходилось записывать фактически отдельно, а так как этот процесс занимал миллисекунды, то для перезаписи даже сравнительно небольших массивов (например, тех же 64 Кбайт) уходили уже секунды.

Между тем требовались все большие емкости долговременной памяти. Усовершенствование процедур записи и стирания ускорило процесс, но все же в сравнении с обычными DRAM и SRAM энергонезависимая память принципиально проигрывала в быстродействии. Правда, проигрывает и по сей день — только в последние годы (если не сказать месяцы) появилась надежда, что в будущем вся память компьютеров станет энергонезависимой. Еще совсем недавно «флэшки» уступали в «скорострельности» даже жестким дискам, не то что DRAM — иначе откуда бы взяться таким устройствам, как IBM Microdrive? Давайте посмотрим, как поступили разработчики во главе с Фуджио Масуока, придумывая то, что получило название флэш-память.
