EPROM (erasable programmable rom) — стираемая/программируемая rom. По-русски иногда называют ПППЗУ («Перепрограммируемое ПЗУ»). Иногда употребляется как синоним UV-EPROM.

EEPROM (electrically erasable programmable rom) — электрически стираемое перепрограммируемое ПЗУ, ЭСППЗУ.

UV-EPROM (ultra-violet eprom) — ультрафиолетовая eprom, УФППЗУ. Исторически первая коммерческая разновидность EPROM, операция стирания в которой производится ультрафиолетом через специальное окошко.

Flash memory — первоначально термин придуман для обозначения прогрессивной разновидности EEPROM, в которой чтение/запись для ускорения процесса производятся сразу целыми блоками. Позднее (когда медленная EEPROM исчезла из обращения) стал фактическим синонимом EEPROM и теперь обозначает ее любые разновидности.

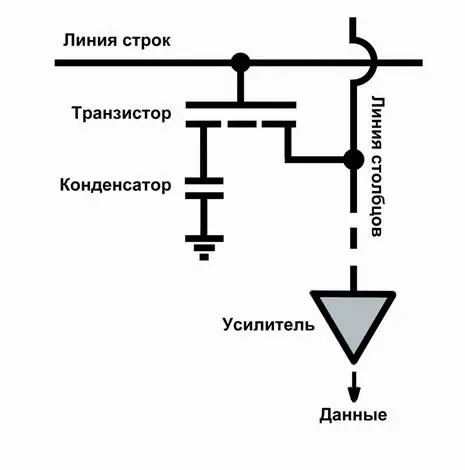

Чтобы лучше понять принцип работы EEPROM, начнем с самого простого — ячейки обычной DRAM. Как вы можете убедиться, взглянув на рис. 2,

— схема состоит из одного транзистора и одного конденсатора, занимающего места раза в четыре больше транзистора (в основном вглубь кристалла). Потому ячейки DRAM довольно просто сделать очень малых размеров, а следовательно, «упаковать» их большее количество на один кристалл, не теряя в быстродействии. Отсюда и распространенность DRAM в качестве компьютерных ОЗУ — при всем кажущемся неудобстве процессов, связанных с непрерывной регенерацией содержимого.

А как происходит чтение данных с такой ячейки? Для этого подается высокий уровень напряжения на линию строк (рис. 2), транзистор открывается, и заряд, хранящийся на конденсаторе данной ячейки, поступает на вход усилителя, установленного на выходе столбца. Отсутствие заряда на обкладках соответствует логическому нулю на выходе, а его наличие — логической единице. Обратите внимание, что подача высокого уровня напряжения на линию строк откроет все транзисторы выбранной строки, и данные окажутся на выходе усилителей по всем столбцам сразу. Естественно, при этом все подключенные конденсаторы почти немедленно разрядятся (если они были заряжены), отчего процедура чтения из памяти обязана заканчиваться регенерацией данных — так и происходит, причем автоматически. На практике в первых IBM PC регенерация и заключалась в осуществлении «фиктивной» операции чтения данных.

Я так подробно остановился на принципах работы ячейки DRAM потому, что любая современная память всегда хранит информацию в виде зарядов. И знание принципа работы самого простого элемента памяти нам поможет теперь понять, что же пришлось изменить в этой конструкции для обеспечения хранения заряда достаточно длительный срок.

Вы можете спросить — а с чего, собственно, столь быстро утекают заряды в ячейке DRAM? Неужели нельзя обкладки конденсатора изолировать получше? Изолировать-то можно, однако это делу не поможет — быстрая утечка зарядов обусловлена наличием транзистора, который состоит вовсе не из изолятора, а из хоть и полу-, но проводника, потому даже в запертом виде имеет мизерные, но конечные токи утечки. В паре с неизбежно маленькой емкостью самого конденсатора это и приводит к очень быстрому разряду (и токи утечки, и емкости измеряются в единицах с приставкой «пико»). В идеале следовало бы конденсатор изолировать полностью, но как тогда его перезаряжать при записи информации?

Замечательное изобретение сотрудника Intel Дона Фрохмана как раз и состояло в том, что он придумал, как это сделать. Но сначала давайте посмотрим, как работает сконструированный им полевой транзистор с плавающим затвором при чтении информации.

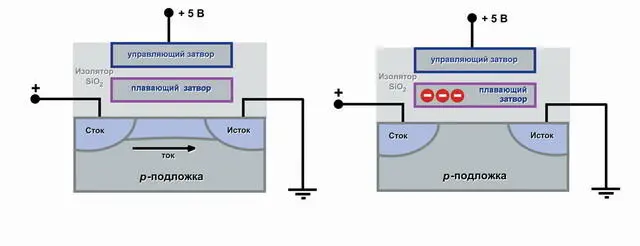

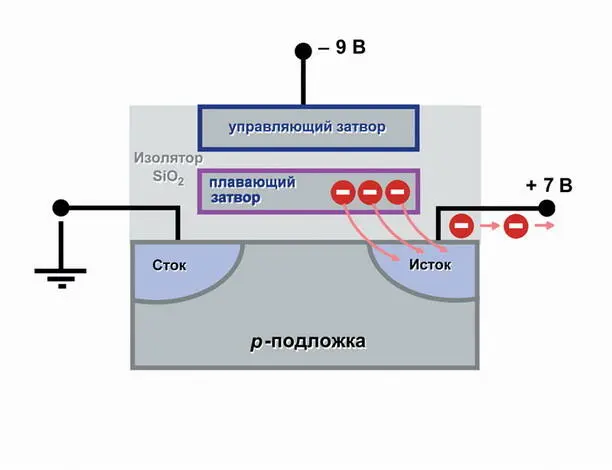

На рис. 3

представлено устройство элементарной ячейки, лежащей в основе всех современных типов флэш-памяти. Если исключить из нее «плавающий затвор», мы получим самый обычный полевой транзистор — такой же, как тот, что входит в ячейку DRAM. Если подать на управляющий затвор такого транзистора положительное напряжение, он откроется, и через него потечет ток (состояние «логическая единица»).

На рис. 4

и изображен именно такой случай, когда плавающий затвор не оказывает никакого влияния на работу ячейки, — такое состояние характерно для «чистой» флэш-памяти, в которую еще ни разу ничего не записывали.
