Automatic Electric, подразделение General Telephone & Electronics

Сконструирован миниатюрный пакетный переключатель с рычажным приводом, тип Acorn 184. Диаметр пакета всего 25 мм. Переключатель отличается высокой надежностью и точностью фиксации положения при срабатывании. В конструкции использован новый кулачковый механизм с пружинным удерживающим механизмом, обеспечивающим точную фиксацию. В одном варианте исполнения рычаг фиксирует положение переключателя при перебросе в любую сторону; в другом варианте обеспечивается мгновенный возврат в положение «выключено» или в нейтральное положение. Переключатели имеют высоту 38 мм и ширину 12,7 мм; их можно монтировать группами как в вертикальном, так и в горизонтальном положении. Угол поворота подвижной части равен 30°. Один пакет может иметь до 22 контактных групп. Неподвижные детали каркаса могут быть изготовлены из кремнийорганического стекла, а вращающаяся часть — из материала Kel-F. Выпускаются также переключатели со статором из диаллилфталата новой марки, разработанного фирмой, и бакелитовым ротором. Цена за штуку — 1,2 долл. при поставках крупными партиями.

Oak Manufacturing, подразделение Oak Electro-Netics Corp.

Автор: Сергей Леонов

Проект NORAD объединенного командования ПВО североамериканского континента предусматривает использование вычислительной машины, скрытой глубоко в горах Колорадо. В системе будут использованы самые последние методы обработки данных и управления.

Первое официальное предупреждение о нарушении воздушных границ США поступит в виде серии вспышек на экране небольшой электронно-лучевой трубки. К концу лета 1965 г. схемой индикации на этой трубке будет управлять не оператор, а вычислительная машина. Сама трубка будет перенесена на командный пункт, сооружаемый под 450-метровой толщей гранита в горе Шайенн вблизи Колорадо-Спрингс, шт. Колорадо. Прежде чем попасть на экран, сигналы обнаружения будут обработаны вычислительной машиной.

На светящийся на экране след дежурный оператор направит фотопистолет: это послужит сигналом о том, что предупреждение принято, и свечение экрана прекратится. Затем оператор нажмет на своем индикаторном пульте ряд кнопок, запрашивая у вычислительной машины дополнительную информацию, которой та может располагать.

С этого момента вступит в действие хорошо отрепетированная программа, которая вызовет цепную реакцию ответных действий, а те, в свою очередь, приведут в готовность всю национальную боевую мощь.

Пещера, в которой будет скрыт командный пункт NORAD, займет площадь 14 тысяч квадратных метров. Центр будет состоять из одиннадцати зданий, снабженных автономными источниками энергии, имеющими отдельное водоснабжение и другое оборудование, и будет способен нормально функционировать при нанесении ядерного удара. Проектировала систему фирма MITRE. Генеральным подрядчиком на поставки оборудования является фирма Boroughs. Программу для вычислительной машины подготовила фирма System Developments.

Командный центр получает информацию автоматически от семнадцати источников: из восьми районов NORAD в США, от четырех станций системы DEW-Line в Канаде, от станций системы дальнего обнаружения баллистических ракет (BMEWS), расположенных на Аляске, на о. Гренландия и в Англии, от сети обнаружения ядерного нападения (NUDETS) и от сети оповещения о налете бомбардировочной авиации.

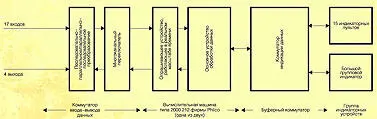

Данные, полученные центром, поступают в коммутационное устройство, разработанное фирмой Philco. Коммутатор, представляющий собой блок логических элементов, преобразует входные данные из последовательной формы в параллельную, пригодную для ввода в вычислительную машину, а данные, поступающие в параллельной форме с выходов вычислительной машины, — в последовательную форму для передачи на отдаленные посты.

При ручной передаче информации от приборов обнаружения (например, от радиолокационных станций слежения) оператор должен подготовить данные в соответствующем формате, иначе их нельзя будет ввести.
