DPC используются не только драйверами, но и ядром. Ядро чаще всего применяет DPC для обработки ситуации, когда истекает выделенный квант времени. При каждом такте системного таймера генерируется прерывание с IRQL-уровнем «clock». Обработчик прерываний таймера (выполняемый при IRQL, равном «clock») обновляет системное время и уменьшает значение счетчика, отслеживающего время выполнения текущего потока. Когда значение счетчика обнуляется, квант времени, отведенный потоку, заканчивается, и ядру может понадобиться перераспределить процессорное время — эта задача имеет более низкий приоритет и должна выполняться при IRQL, равном «DPC/dispatch». Обработчик прерываний таймера ставит DPC в очередь, чтобы инициировать диспетчеризацию потоков, после чего завершает свою работу и понижает IRQL процессора. Поскольку приоритет прерываний DPC ниже, чем аппаратных, перед генерацией прерывания DPC сначала обрабатываются все аппаратные прерывания, возникающие до завершения обработки прерывания таймера.

ЭКСПЕРИМЕНТ: мониторинг активности прерываний и DPC

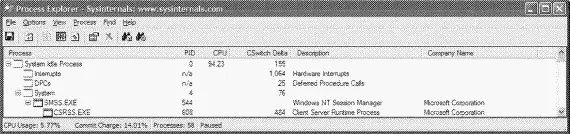

Process Explorer позволяет вести мониторинг активности прерываний и DPC, добавив столбец Context Switch Delta и наблюдая за процессами Interrupt и DPC Это не настоящие процессы, они показываются как процессы просто для удобства и не вызывают переключений контекста. Счетчик переключений контекста в Process Explorer для этих псевдопроцессов отражает число возникновений каждого из них в течение предыдущего интервала обновления (refresh interval). Вы можете имитировать активность прерываний и DPC, быстро перемещая курсор мыши по экрану.

Вы также можете проследить выполнение конкретных процедур обслуживания прерываний (ISR) и отложенных вызовов процедур (DPC), используя встроенную поддержку трассировки событий (подробнее об этом будет рассказано позже) в Windows XP Service Pack 2 или Windows Server 2003 Service Pack 1 (и выше).

1. Инициируйте захват событий, введя команду:

tracelog — start — f kernel.etl — b 64 — UsePerfCounter — eflag 8 0x307 0x4084 0 0 0 0 0 0

2. Остановите захват событий, введя: tracelog — stop

3. Создайте отчеты по захваченным событиям, набрав команду: tracerpt kernel.etl — df — о — report

Это приведет к генерации двух файлов: workload.txt и dumpfile.csv.

4. Откройте workload.txt и вы увидите сводные сведения о времени, проведенном драйверами каждого типа в ISR- и DPC-процедурах.

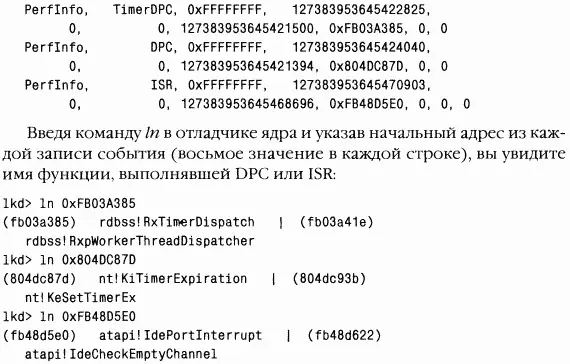

5. Откройте файл dumpfile.csv, созданный на этапе 3; найдите строки, где во втором значении встречается ‹‹DPC» или «ISR». Например, следующие три строки из dumpfile.csv показывают DPC таймера, DPC и ISR:

Первый адрес относится к DPC, вызванному срабатыванием таймера, который был поставлен в очередь клиентским драйвером редиректора файловой системы (file system redirector client driver). Второй относится к DPQ вызванному срабатыванием универсального таймера (generic timer). Наконец, третий — это адрес ISR для порт-драйвера ATAPI. Более подробные сведения см. по ссылке h ttp://wwwmicrosoft. com/wbdc/driver/perform/mmdrv.mspx.

APC (asynchronous procedure call) позволяет выполнять пользовательские программы и системный код в контексте конкретного пользовательского потока (а значит, и в адресном пространстве конкретного процесса). Посколькудля выполнения в контексте конкретного потока APC ставятся в очередь и выполняются при IRQL ниже «DPC/dispatch», на их работу не налагаются ограничения, свойственные DPC АРС-процедура может обращаться к ресурсам (объектам), ждать освобождения описателей объектов, генерировать ошибки страниц и вызывать системные сервисы.

APC описывается управляющим объектом ядра — ЛРС-объектом. APC, ждущие выполнения, находятся в очереди ЛРС (APC queue), управляемой ядром. Очереди APC — в отличие от общесистемной очереди DPC — специфичны для конкретного потока, так как у каждого потока своя очередь APC При запросе на постановку APC в очередь ядро помещает его (APC) в очередь того потока, который будет выполнять АРС-процедуру. Далее ядро генерирует программное прерывание с уровнем APC, и поток, когда он в конечном счете начинает выполняться, обрабатывает APC

APC бывают двух видов: режима ядра и пользовательского режима. APC режима ядра для выполнения в контексте целевого потока не нужно «разрешение» со стороны этого потока, тогда как для APC пользовательского режима это обязательно. APC режима ядра прерывает поток и выполняет процедуру без вмешательства или согласия потока. APC режима ядра тоже бывают двух типов: обычные (normal) и специальные (special). Поток может отключить все APC режима ядра, повысив IRQL до уровня APC_LEVEL или вызвав KeEnterGuardedRegion, которая впервые появилась в Windows Server 2003. KeEnterGuardedRegion отключает доставку APC, устанавливая поле Spe-cialApcDisable в структуре KTHREAD вызвавшего потока (об этой структуре см. главу 6). Поток также может отключить только обычные APC режима ядра вызовом KeEnterCriticalRegion, которая устанавливает поле KernelApcDisable в структуре KTHREAD потока.
