Рис. 11–13. Взаимодействие файловой системы с диспетчерами кэша и памяти

B следующих трех разделах мы рассмотрим все три ранее упомянутых механизма доступа к кэшу, их предназначение и принципы использования.

Поскольку системный кэш находится в системном пространстве, он проецируется на адресное пространство каждого процесса. Однако, как и любые другие страницы системного пространства, страницы кэша недоступны в пользовательском режиме, поскольку иначе в защите появилась бы потенциальная дыра. (Например, процесс, не имеющий соответствующих прав, мог бы считать данные из файла, который находится в какой-либо части системного кэша.) Таким образом, операции чтения и записи пользовательских приложений в файлы должны обслуживаться процедурами режима ядра, которые копируют данные между буферами кэша в системном пространстве и буферами приложения, расположенными в адресном пространстве процесса. Функции, которые драйверы файловой системы могут использовать для выполнения этих операций, перечислены в таблице 11 -4.

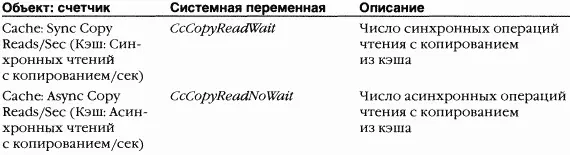

Активность операций чтения из кэша можно увидеть через счетчики производительности и системные переменные, представленные в таблице 11-5.

По мере чтения и записи данных в дисковые файлы пользовательскими приложениями драйверы файловых систем должны считывать и записывать данные, описывающие сами файлы (метаданные, или данные о структуре тома). Так как драйверы файловых систем выполняются в режиме ядра, они могут модифицировать данные непосредственно в системном кэше при условии уведомления об этом диспетчера кэша. Для поддержки такой оптимизации диспетчер кэша предоставляет функции, перечисленные в таблице 11-6. Эти функции позволяют драйверам файловых систем находить в виртуальной памяти нужные метаданные и напрямую модифицировать их без использования промежуточных буферов.

Если драйверу файловой системы нужно считать метаданные из кэша, он вызывает интерфейс диспетчера кэша, отвечающий за проецирование, чтобы получить виртуальный адрес требуемых данных. Диспетчер кэша подгружает в память все запрошенные страницы и возвращает управление драйверу файловой системы. После этого драйвер может напрямую обращаться к данным.

Если драйверу файловой системы необходимо модифицировать страницы кэша, он вызывает сервисы диспетчера кэша, отвечающие за фиксацию модифицируемых страниц в памяти. Ha самом деле эти страницы не блокируются в памяти (как это происходит в тех случаях, когда драйвер устройства блокирует страницы для передачи данных с использованием прямого доступа к памяти). По большей части драйвер файловой системы помечает их поток метаданных как «no write», сообщая подсистеме записи модифицированных страниц диспетчера памяти (см. главу 7) не сбрасывать страницы на диск до тех пор, пока не будет явно указано иное. После отмены фиксации страниц диспетчер кэша сбрасывает на диск все измененные страницы и освобождает представление кэша, которое было занято метаданными.

Интерфейсы проецирования и фиксации решают одну сложную проблему реализации файловых систем — управление буферами. B отсутствие возможности прямых операций над кэшированными метаданными файловая система была бы вынуждена предугадывать максимальное число буферов, которое понадобится ей для обновления структуры тома. Обеспечивая файловой системе прямой доступ к ее метаданным и их изменение непосредственно в кэше, диспетчер кэша устраняет потребность в буферах и просто обновляет структуру тома в виртуальной памяти, предоставленной диспетчером памяти. Единственным ограничением файловой системы в этом случае является объем доступной памяти.
