Каждому открытому описателю файла соответствует объект «файл» (см. главу 9). Если файл кэшируется, его объект «файл» указывает на структуру закрытой карты кэша ( private cache map), которая содержитдва адреса, по которым в последний раз происходило чтение данных. Кроме того, все закрытые карты кэша для открытых экземпляров файла связаны друг с другом.

У каждого кэшируемого файла (в противоположность объекту «файл») есть структура общей карты кэша (shared cache map), которая описывает состояние кэшируемого файла, в том числе его размер и (из соображений безопасности) длину его действительных данных. (O назначении поля длины действительных данных файла см. раздел «Кэширование с обратной записью и отложенная запись» далее в этой главе). Общая карта кэша также указывает на объект-раздел (поддерживаемый диспетчером памяти и описывающий проекцию файла на виртуальную память), список закрытых карт памяти, сопоставленных с этим файлом, и все VACB, описывающие представления файлов, проецируемые в данный момент на системный кэш. Взаимосвязи между этими структурами данных показаны на рис. 11–10.

При запросе на чтение данных из какого-либо файла диспетчер кэша должен ответить на два вопроса.

1. Находится ли файл в кэше?

2. Если да, то какие VACB (если таковые есть) ссылаются на запрошенный адрес?

Иначе говоря, диспетчер кэша должен выяснить, проецируется ли представление файла (с нужным смещением) на системный кэш. Если ни один VACB не содержит нужное смещение в файле, запрошенные данные в настоящий момент не проецируются на системный кэш.

Для учета представлений данного файла, проецируемых на системный кэш, диспетчер кэша поддерживает массив указателей на VACB — массив индексов VACB ( VACB index array). Первый элемент массива индексов VACB ссылается на первые 256 Кб файла, второй — на следующие 256 Кб и т. д.

Схема на рис. 11–11 иллюстрирует четыре раздела из трех файлов, проецируемых в данный момент на системный кэш.

Когда процесс обращается к файлу по заданному адресу, диспетчер кэша ищет подходящий элемент в массиве индексов VACB для этого файла, чтобы определить, проецируются ли на кэш запрошенные данные. Если элемент массива отличен от 0 (и, следовательно, содержит указатель на VACB), нужная область файла находится в кэше. VACB в свою очередь указывает на адрес, по которому на системный кэш проецируется представление файла. A если элемент массива равен 0, диспетчер кэша должен найти в системном кэше свободный слот (а значит, свободный VACB) для проецирования необходимого представления.

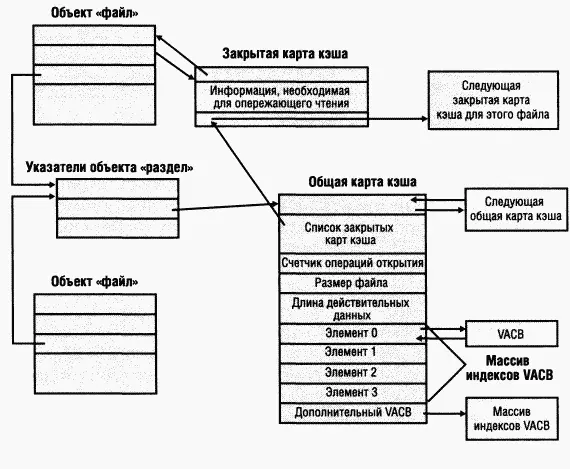

Рис. 11–10. Структуры данных кэша, индивидуальные для файлов

Для оптимизации своего размера общая карта кэша содержит массив индексов VACB из 4 элементов. Поскольку каждый VACB описывает 256 Кб, элементы этого компактного массива индексов фиксированного размера могут указывать на элементы массива VACB, которые в совокупности способны описывать файл размером до 1 Мб. Если размер файла превышает 1 Мб, из неподкачиваемого пула выделяется память под отдельный массив индексов VACB; его размер определяется делением размера файла на 256 Кб с последующим округлением результата до ближайшего большего целого значения. После этого общая карта кэша указывает на данную структуру.

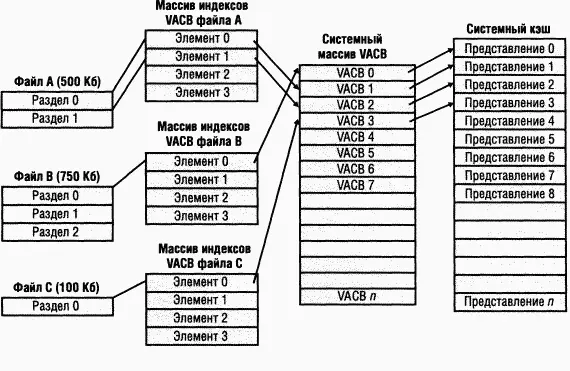

Рис. 11–11. Массивы индексов VACB

Если длина файла превышает 32 Мб, то для еще большей оптимизации массив индексов VACB, созданный в пуле неподкачиваемой памяти, становится разреженным многоуровневым массивом индексов (sparse multilevel index array), в котором каждый массив индексов состоит из 128 элементов. Число уровней, необходимых для файла, вычисляется по формуле:

(Разрядность значения, отражающего длину файла — 18) / 7

Полученное значение надо округлить до ближайшего большего целого. Число 18 в уравнении обусловлено тем, что VACB представляет 256 Кб, а 256 Кб — это 2 18. Наконец, число 7 присутствует в уравнении потому, что каждый уровень массива состоит из 128 элементов, а 128 — это 2 7. Следовательно, файл максимальной длины, которая может быть описана как 2 63(максимальный размер, поддерживаемый диспетчером кэша), потребует всего 7 уровней. Массив является разреженным, так какдиспетчер кэша создает ветви лишь для активных представлений на самом низком уровне массива индексов. Ha рис. 11–12 показан пример многоуровневого массива VACB для разреженного файла, размер которого требует для описания 3 уровня.
