ЭКСПЕРИМЕНТ: просмотр каталога \Device

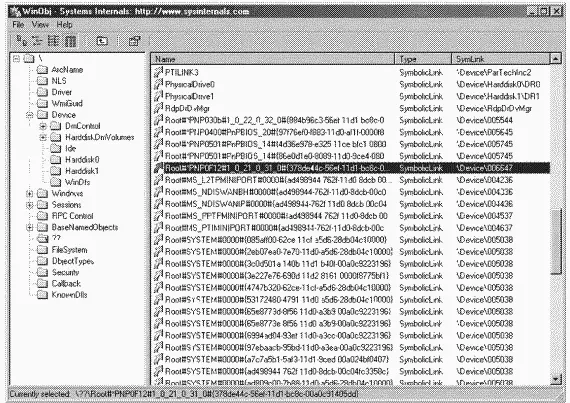

Для просмотра имен устройств в каталоге \Device пространства имен диспетчера объектов можно использовать утилиту Winobj (wwwsysin ternals.com) или команду !object отладчика ядра. Ниже показан пример символьной ссыпки, созданной диспетчером ввода-вывода и указывающей на объект «устройство» с автоматически сгенерированным именем.

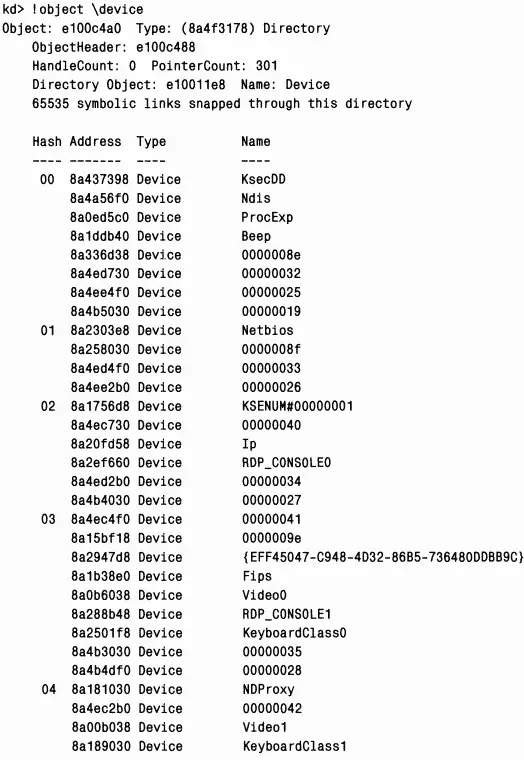

Команда !object отладчика ядра для каталога \Device выводит следующую информацию.

При выполнении команды !object с указанием объекта-каталога диспетчера объектов отладчик ядра записывает дамп содержимого каталога в соответствии с его внутренней организацией в диспетчере объектов. Для ускорения поиска каталог хранит объекты в хэш-таблице, основанной на хэше имен объектов, поэтому команда !object перечисляет объекты так, как они хранятся в каждой корзине (bucket) хэш-таблицы каталога.

Как видно на рис. 9–6, объект «устройство» ссыпается на свой объект «драйвер», благодаря чему диспетчер ввода-вывода знает, из какого драйвера нужно вызвать процедуру при получении запроса ввода-вывода. C помощью объекта «устройство» он находит объект «драйвер», который представляет драйвер, обслуживающий устройство. После этого он обращается к объекту «драйвер», используя номер функции из исходного запроса; каждый номер функции соответствует точке входа драйвера (номера функций на рис. 9–6 подробнее описываются в разделе «Блок стека IRP» далее в этой главе).

C объектом «драйвер» нередко сопоставляется несколько объектов «устройство». Список объектов «устройство» представляет физические и логические устройства, управляемые драйвером. Так, для каждого раздела жесткого диска имеется отдельный объект «устройство» с информацией, специфичной для данного раздела. Ho для обращения ко всем разделам используется один и тот же драйвер жесткого диска. При выгрузке драйвера из системы диспетчер ввода-вывода с помощью очереди объектов «устройство» определяет устройства, на которые повлияет удаление драйвера.

ЭКСПЕРИМЕНТ: исследуем объекты «драйвер» и «устройство»

Эти объекты можно исследовать с помощью команд !drvobj и !devobj отладчика ядра. Следующий пример относится к объекту «драйвер» для драйверов класса «клавиатура». У этого объекта имеется единственный объект «устройство».

Заметьте, что команда !devobj заодно сообщает адреса и имена любых объектов «устройство», поверх которых размещен просматриваемый вами объект (строка AttachedTo), а также объектов «устройство», размещенных над указанным объектом (строка AttachedDevice).

Использование объектов для регистрации информации о драйверах означает, что диспетчеру ввода-вывода не нужно знать никаких деталей реализации драйверов. Он просто находит драйвер по указателю, тем самым позволяя легко загружать новые драйверы и обеспечивая их переносимость. Кроме того, представление устройств и драйверов разными объектами упрощает подсистеме ввода-вывода закрепление драйверов за дополнительными устройствами, которые появляются при изменении конфигурации системы.

Объекты «файл» являются структурами режима ядра, которые точно соответствуют определению объектов в Windows: это системные ресурсы, доступные для совместного использования двум или нескольким процессам, у них могут быть имена, их безопасность обеспечивается моделью защиты объектов, и они поддерживают синхронизацию. Хотя большинство разделяемых ресурсов в Windows базируется в памяти, основная часть ресурсов, с которыми имеет дело подсистема ввода-вывода, размещается на физических устройствах или представляет их. Несмотря на эту разницу, операции над совместно используемыми ресурсами подсистемы ввода-вывода осуществляются как над объектами.

Объекты «файл» — представление ресурсов в памяти, которое обеспечивает чтение и запись данных в эти ресурсы. B таблице 9–1 перечислены некоторые атрибуты объектов «файл». Описание и размеры полей см. в определении структуры FILE_OBJECT в Ntddk.h.
