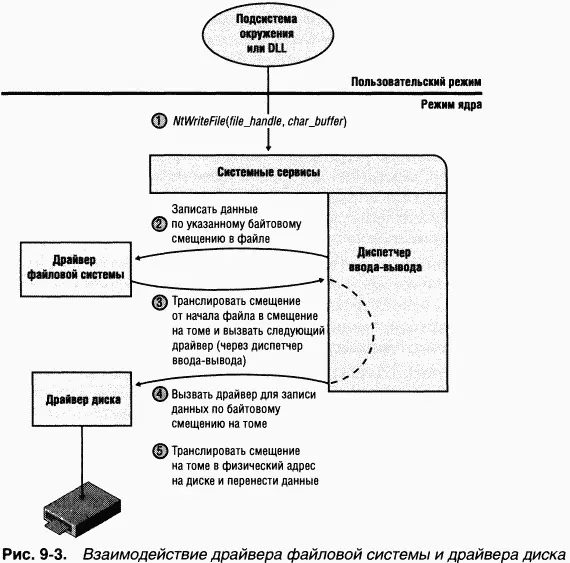

Эта схема иллюстрирует разделение труда между двумя драйверами. Диспетчер ввода-вывода получает запрос на запись, в котором адрес записи относителен началу конкретного файла. Далее диспетчер ввода-вывода передает запрос драйверу файловой системы, который преобразует информацию запроса в адрес начала записи на диске и число байтов, которые нужно записать на диск. Драйвер файловой системы передает через диспетчер ввода-вывода запрос драйверу диска, который транслирует его в физический адрес на диске и переносит нужные данные.

Поскольку все драйверы — и устройств, и файловой системы — предоставляют операционной системе одинаковую инфраструктуру, в их иерархию легко добавить еще один драйвер, не изменяя существующие драйверы или подсистему ввода-вывода. Например, введя соответствующий драйвер, можно логически представить несколько дисков как один большой диск. Такой драйвер, кстати, имеется в Windows — он обеспечивает поддержку отказоустойчивых дисков. (Хотя этот драйвер присутствует во всех версиях Windows, поддержка отказоустойчивых дисков доступна лишь в серверных версиях Windows.) Драйвер диспетчера томов вполне логично размещается между драйверами файловой системы и дисков, как показано на рис. 9–4. Подробнее о драйверах диспетчера томов см. в главе 10.

ЭКСПЕРИМЕНТ: просмотр списка загруженных драйверов

Вы можете увидеть список зарегистрированных драйверов в системе Windows 2000, перейдя в раздел Drivers (Драйверы) оснастки Computer Management (Управление компьютером) в Microsoft Management Console (MMC) (Консоль управления Microsoft) или щелкнув правой кнопкой мыши значок My Computer (Мой компьютер) на рабочем столе и выбрав из контекстного меню команду Manage (Управление). Оснастка Computer Management также доступна в подменю Administrative Tools (Администрирование). Чтобы добраться до раздела Drivers в Computer Management, последовательно раскройте узлы System Tools (Служебные программы), System Information (Сведения о системе) и Software Environment (Программная среда), как показано ниже.

B Windows XP и Windows Server 2003 можно получить ту же информацию, запустив утилиту Msinfo32.exe из диалогового окна Run (Запуск программы). Выберите System Drivers (Системные драйверы) в Software Environment (Программная среда) для вывода списка драйверов, сконфигурированных в системе. Te из них, которые загружены на данный момент, помечены словом «Yes» (Да) в столбце Started (Работает).

Список загруженных драйверов режима ядра можно просмотреть и с помощью Process Explorer (wwwsysinternals.com). Запустите Process Explorer, укажите процесс System и выберите DLLs из подменю Lower Pane в меню View. Process Explorer перечисляет загруженные драйверы, их имена, информацию о версиях, включая название компании и описание, а также адрес загрузки (предполагается, что вы настроили отображение соответствующих столбцов в окне Process Explorer).

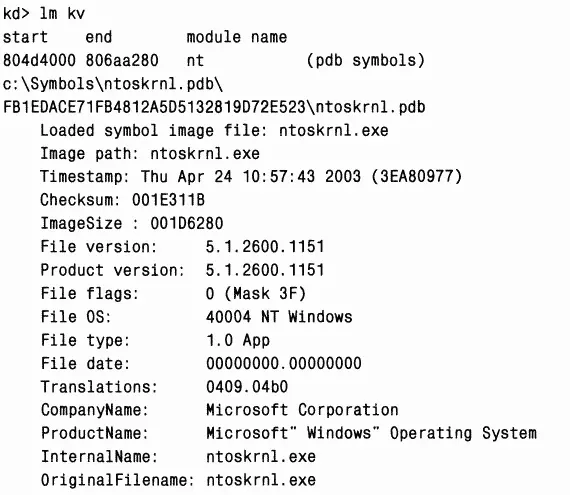

Наконец, если вы изучаете аварийный дамп (или «снимок» работающей системы) с помощью отладчика ядра, то можете получить аналогичные сведения командой Im kv:

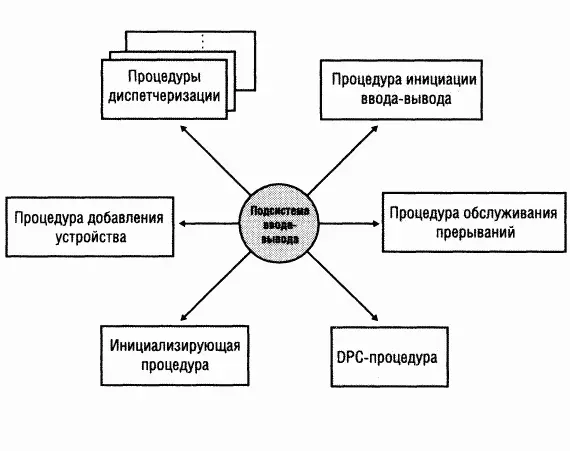

Выполнением драйверов устройств управляет подсистема ввода-вывода. Драйвер устройства состоит из набора процедур, вызываемых на различных этапах обработки запроса ввода-вывода. Основные процедуры драйвера показаны на рис. 9–5.

• Инициализирующая процедураДиспетчер ввода-вывода выполняет инициализирующую процедуру драйвера (которая обычно называется DriverEntry) при загрузке этого драйвера в операционную систему. Данная процедура регистрирует остальные процедуры драйвера в диспетчере ввода-вывода, заполняя соответствующей информацией системные структуры данных, и выполняет необходимую глобальную инициализацию драйвера.
