Задача каждого уровня в том, чтобы предоставлять сервисы более высоким уровням и скрывать от них конкретную реализацию этих сервисов. Подробное обсуждение каждого сетевого уровня выходит за рамки нашей книги, но мы все же дадим их краткое описание.

• Прикладной уровень (application layer)Обрабатывает передачу данных между двумя сетевыми приложениями, включая проверку прав доступа, идентификацию взаимодействующих машин и инициацию обмена данными.

• Презентационный уровень (presentation layer)Отвечает за форматирование данных, в том числе решает, должны ли строки заканчиваться парой символов «возврат каретки/перевод строки» (CR/LF) или только символом «возврат каретки» (CR), надо ли сжимать данные, кодировать и т. д.

• Сеансовый уровень (session layer)Управляет соединением взаимодействующих приложений, включая высокоуровневую синхронизацию и контроль за тем, какое из них «говорит», а какое «слушает».

• Транспортный уровень (transport layer)Ha передающей стороне разбивает сообщения на пакеты и присваивает им порядковые номера, гарантирующие прием пакетов в должном порядке. Кроме того, изолирует сеансовый уровень от влияния изменений в составе оборудования.

• Сетевой уровень (network layer)Создает заголовки пакетов, отвечает за маршрутизацию, контроль трафика и взаимодействие с межсетевой средой. Это самый высокий из уровней, который понимает топологию сетей, т. е. физическую конфигурацию машин в них, ограничения пропускной способности этих сетей и т. д.

• Канальный уровень (data-link layer)Пересылает низкоуровневые кадры данных, ждет подтверждений об их приеме и повторяет передачу кадров, потерянных в ненадежных линиях связи.

• Физический уровень (physical layer)Передает биты по сетевому кабелю или другой физической несущей среде.

Как уже говорилось, каждый сетевой уровень считает, что он взаимодействует с эквивалентным уровнем на другой машине, который использует тот же протокол. Набор протоколов, передающих запросы по сетевым уровням, называется стеком протоколов.

Ha рис. 13-2 представлена общая схема сетевых компонентов Windows, их соответствие уровням модели OSI, а также протоколы, используемые различными уровнями. Как видите, между уровнями OSI и реальными сетевыми компонентами нет точного соответствия. Некоторые компоненты охватывают несколько уровней. Ниже приводится список сетевых компонентов с кратким описанием.

• Сетевые APIОбеспечивают независимое от протоколов взаимодействие приложений через сеть. Сетевые API реализуются либо в режиме ядра и пользовательском режиме, либо только в пользовательском режиме. Некоторые сетевые API являются оболочками других API и реализуют специфическую модель программирования или предоставляют дополнительные сервисы. (Термином «сетевые API» обозначаются любые программные интерфейсы, предоставляемые сетевым программным обеспечением.)

• Клиенты TDI (Transport Driver Interface)Драйверы устройств режима ядра, обычно реализующие ту часть сетевого API, которая работает в режиме ядра. Клиенты TDI называются так из-за того, что пакеты запросов ввода-вывода (IRP), которые они посылают драйверам протоколов, форматируются по стандарту Transport Driver Interface (документированному в DDK). Этот стандарт определяет общий интерфейс программирования драйверов устройств режима ядра. (Об IRP см. главу 9)

• Транспорты TDIПредставляют собой драйверы протоколов режима ядра и часто называются транспортами, NDlS-драйверами протоколов или драйверами протоколов. Они принимают IRP от клиентов TDI и обрабатывают запросы, представленные этими IRP Обработка запросов может потребовать взаимодействия через сеть с другим равноправным компьютером; в таком случае транспорт TDI добавляет к данным IRP заголовки, специфичные для конкретного протокола (TCP, UDP, IPX), и взаимодействует с драйверами адаптеров через функции NDIS (также документированные в DDK). B общем, транспорты TDI связывают приложения через сеть, выполняя такие операции, как сегментация сообщений, их восстановление, упорядочение, подтверждение и повторная передача.

• Библиотека NDIS (Ndis.sys)Инкапсулирует функциональность для драйверов адаптеров, скрывая от них специфику среды Windows, работающей в режиме ядра. Библиотека NDIS экспортирует функции для транспортов TDI, а также функции поддержки для драйверов адаптеров.

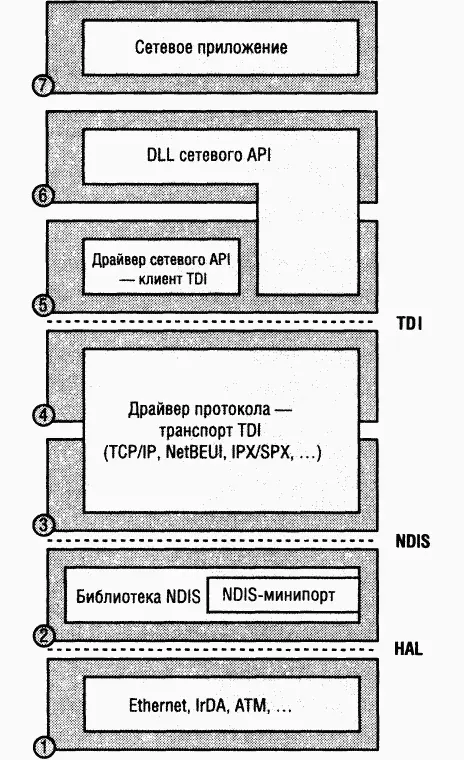

Рис. 13-2. Модель OSI и сетевые компоненты Windows
