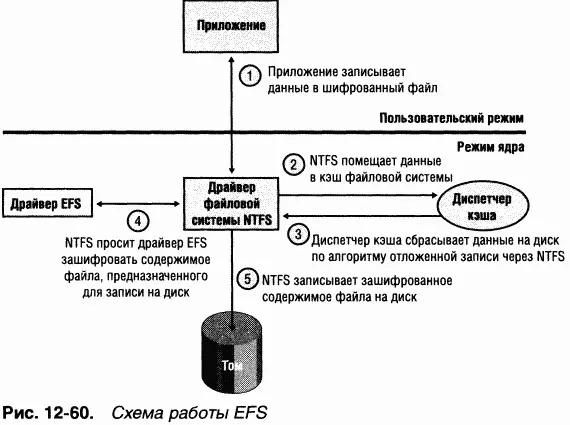

Получив от EFS команду на шифрование файла, NTFS удаляет содержимое исходного файла и копирует в него данные резервного. По мере копирования каждого раздела файла NTFS сбрасывает данные раздела из кэша файловой системы, и они записываются на диск. Поскольку файл помечен как шифрованный, NTFS вызывает EFS для шифрования раздела данных перед записью на диск. EFS использует незашифрованный FEK, переданный NTFS, чтобы шифровать файловые данные по алгоритму DESX, AES или 3DES порциями, равными по размеру одному сектору (512 байтов).

После того как файл зашифрован, Lsasrv регистрирует в файле журнала, что шифрование успешно завершено, и удаляет резервную копию файла. B заключение Lsasrv удаляет файл журнала и возвращает управление приложению, запросившему шифрование файла.

Ниже приведен сводный список этапов шифрования файла через EFS.

1. Загружается профиль пользователя, если это необходимо.

2. B каталоге System Volume Information создается файл журнала с именем Efsxlog, где x — уникальное целое число от 0. По мере выполнения следующих этапов в журнал заносятся записи, позволяющие восстановить файл после сбоя системы в процессе шифрования.

3. Base Cryptographic Provider 1.0 генерирует для файла случайное 128-битное число, используемое в качестве FEK.

4. Генерируется или считывается криптографическая пара ключей пользователя. Она идентифицируется в HKCU\Software\Microsoft\Windows NT\ CurrentVersion\EFS\CurrentKeys\CertificateHash.

5. Для файла создается связка ключей DDF с элементом для данного пользователя. Этот элемент содержит копию FEK, зашифрованную с помощью открытого EFS-ключа пользователя.

6. Для файла создается связка ключей DRF B нем есть элементы для каждого агента восстановления в системе, и при этом в каждом элементе содержится копия FEK, зашифрованная с помощью открытого EFS-ключа агента.

7. Создается резервный файл с именем вида Efs0.tmp в том каталоге, где находится и шифруемый файл.

8. Связки ключей DDF и DRF добавляются к заголовку и сопоставляются с файлом как атрибут EFS.

9. Резервный файл помечается как шифрованный, и в него копируется содержимое исходного файла.

10. Содержимое исходного файла уничтожается, в него копируется содержимое резервного. B результате этой операции данные исходного файла шифруются, так как теперь файл помечен как шифрованный.

11. Удаляется резервный файл.

12. Удаляется файл журнала.

13. Выгружается профиль пользователя (загруженный на этапе 1).

При сбое системы во время шифрования согласованные данные непременно сохранятся в одном из файлов — исходном или резервном. Когда Lsasrv инициализируется после сбоя системы, он ищет файлы журнала в каталоге System Volume Information на каждом NTFS-томе в системе. Если Lsasrv находит один или несколько файлов журнала, он изучает их содержимое и определяет порядок восстановления. Если исходный файл не был модифицирован на момент аварии, Lsasrv удаляет файл журнала и соответствующий резервный файл; в ином случае он копирует резервный файл поверх исходного (частично шифрованного) файла, после чего удаляет журнал и резервную копию. После того как Lsasrv обработает файлы журналов, файловая система возвращается в целостное состояние без потери пользовательских данных.

Процесс расшифровки начинается, когда пользователь открывает шифрованный файл. При открытии файла NTFS анализирует его атрибуты и выполняет функцию обратного вызова в драйвере EFS. Драйвер EFS считывает атрибут $EFS, сопоставленный с шифрованным файлом. Чтобы прочитать этот атрибут, драйвер вызывает функции поддержки EFS, которые NTFS экспортирует для EFS. NTFS выполняет все необходимые действия, чтобы открыть файл. Драйвер EFS проверяет наличие у пользователя, открывающего файл, прав доступа к данным шифрованного файла (т. е. зашифрованный FEK в связке ключей DDF или DRF должен соответствовать криптографической паре ключей, сопоставленной с пользователем). После такой проверки EFS получает расшифрованный FEK файла, применяемый для обработки данных в операциях, которые пользователь может выполнять над файлом.

EFS не может расшифровать FEK самостоятельно и полагается в этом на Lsasrv (который может использовать CryptoAPI). C помощью драйвера Ksecdd.sys EFS посылает LPC-сообщение Lsasrv, чтобы тот извлек из атрибута IEFS (т. е. из данных EFS) FEK пользователя, открывающего файл, и расшифровал его.
