Марк Руссинович - 4.Внутреннее устройство Windows (гл. 12-14)

Другой системный файл, загрузочный (boot file), с именем $Boot хранит код начальной загрузки Windows. Для успешного запуска системы код начальной загрузки должен находиться на диске в определенном месте. При форматировании команда format определяет это место в виде файла, создавая для него запись в MFT. При этом NTFS следует своим правилам, согласно которым все данные хранятся на диске в виде файлов. Загрузочный файл, как и файлы метаданных NTFS, может быть защищен индивидуальным дескриптором защиты. B такой модели «на диске есть только файлы» код начальной загрузки может быть изменен путем обычного файлового ввода-вывода, хотя загрузочный файл защищен от редактирования.

NTFS поддерживает файл плохих кластеров (bad-cluster file) с именем $BadClus, в котором регистрируются все сбойные участки дискового тома, и файл тома (volume file) с именем $Volume, который содержит имя тома, версию NTFS, под которую отформатирован том, и бит, устанавливаемый при каком-либо повреждении диска. Если этот бит установлен, диск должен быть восстановлен утилитой Chkdsk. Файл сопоставления имен с буквами в верхнем регистре (uppercase file) с именем $UpCase включает таблицу трансляции букв между верхним и нижним регистрами. NTFS также поддерживает файл, содержащий таблицу определения атрибутов (attribute definition table), с именем IAttrDef; в нем определяются типы атрибутов, поддерживаемые томом, и указывается, являются ли они индексируемыми, следует ли их восстанавливать в ходе операции восстановления системы и т. д.

Некоторые файлы метаданных NTFS хранит в каталоге расширенных метаданных $Extend, в том числе помещая туда файл идентификаторов объектов ($ObjId), файл квот ($Quota), файл журнала регистрации изменений ($UsnJrnl) и файл точек повторного разбора ($Reparse). B этих файлах содержится информация, относящаяся к дополнительным возможностям NTFS. Файл идентификаторов объектов хранит идентификаторы объектов «файл», файл квот — значения квот и информацию о поведении томов, на которых используются квоты, файл точек повторного разбора — список файлов и каталогов, включающих данные точек повторного разбора, а в файле журнала изменений регистрируются изменения файлов и каталогов.

ЭКСПЕРИМЕНТ: просмотр информации NTFS

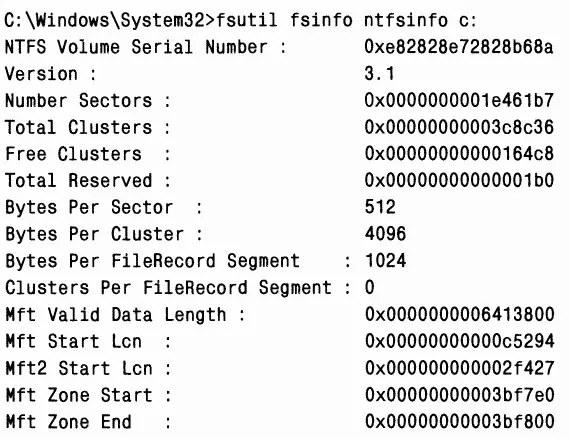

Для просмотра информации о NTFS-томе, в том числе о размещении и размере MFT и зоны MFT, вы можете использовать в Windows 2000 утилиту NTFSInfo (с сайта wwwsysinternals.com), а в Windows XP или Windows Server 2003 — встроенную программу командной строки Fsutil.exe:

Файл на томе NTFS идентифицируется 64-битным значением, которое называется файловой ссылкой (file reference). Файловая ссылка состоит из номера файла и номера последовательности. Номер файла равен позиции его записи в MFT минус 1 (или позиции базовой записи в MFT минус 1, если файл требует несколько записей). Номер последовательности в файловой ссылке увеличивается на 1 при каждом повторном использовании позиции записи в MFT, что позволяет NTFS проверять внутреннюю целостность файловой системы. Файловую ссылку иллюстрирует рис. 12–25.

NTFS рассматривает файл не просто как хранилище текстовых или двоичных данных, а как совокупность пар атрибутов и их значений, одна из которых содержит данные файла (соответствующий атрибут называется неименованным атрибутом данных). Другие атрибуты включают имя файла,

метку времени и, возможно, дополнительные именованные атрибуты данных. Запись МFТ для небольшого файла показана на рис. 12–26.

Каждый атрибут файла хранится в файле как отдельный поток байтов. Строго говоря, NTFS читает и записывает не файлы, а потоки атрибутов. NTFS поддерживает следующие операции над атрибутами: создание, удаление, чтение (как диапазон байтов) и запись (как диапазон байтов). Сервисы чтения и записи обычно имеют дело с неименованным атрибутом данных. Однако вызывающая программа может указать другой атрибут данных, используя синтаксис именованных потоков данных.

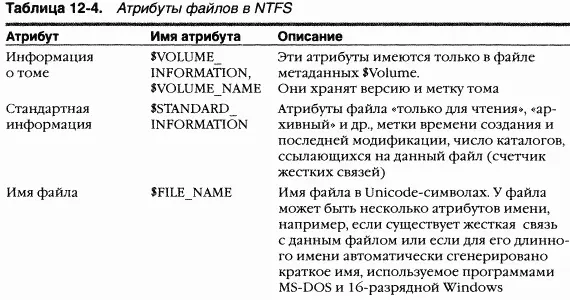

B таблице 12-4 перечислены атрибуты для файлов на томах NTFS (не у каждого файла есть все эти атрибуты).

B таблице 12-4 даны имена атрибутов, но на самом деле атрибуты соответствуют числовым кодам типов, используемым NTFS для упорядочения атрибутов в записи о файле. Файловые атрибуты в записи MFT размещаются в порядке возрастания числовых значений этих кодов. Некоторые типы атрибутов встречаются в записи дважды — например, если у файла несколько атрибутов данных или несколько имен.
