ЭКСПЕРИМЕНТ: просмотр MFT

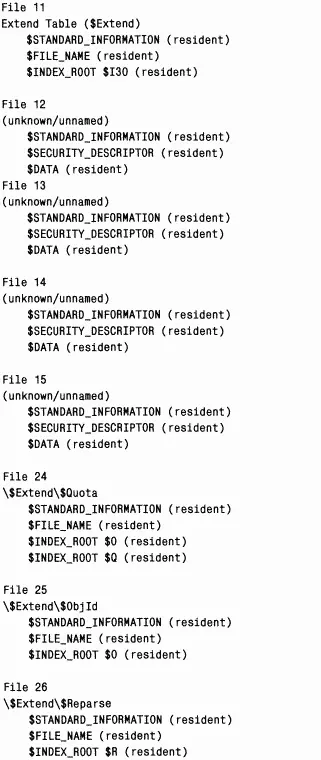

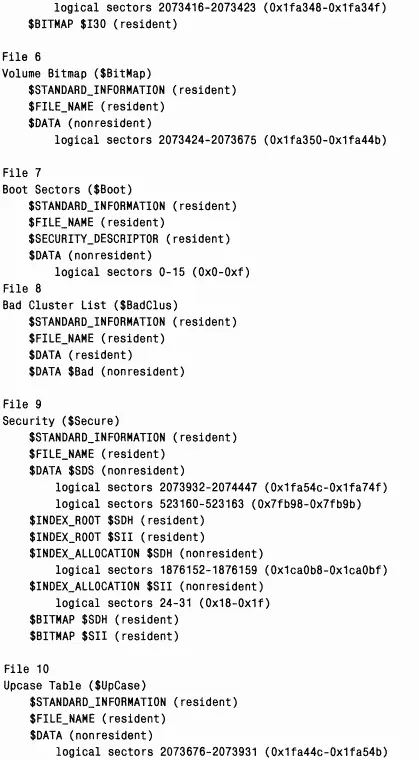

Утилита Nfi из OEM Support Tools (входит в отладочные средства Windows; ее можно скачать с support.mlcrosoft.com/support/eb/articIes/Q253/ 0/66.asp) позволяет получить дамп содержимого MFT тома NTFS и преобразовать номер кластера тома или номер сектора физического диска (не для RAID-томов) в имя соответствующего файла (если кластер или сектор занят файлом). Первые 16 элементов MFT зарезервированы для файлов метаданных, но записи для файлов необязательных метаданных (которые присутствуют только при использовании на томе соответствующих возможностей) находятся вне этой области: \$Extend\$Quota, \$Extend\$ObjId, \$Extend\$UsnJrnl и \$Extend\$Reparse. Следующий дамп получен для тома, на котором используются точки повторного разбора ($Reparse), квоты ($Quota) и идентификаторы объектов ($ObjId).

При первом обращении к тому NTFS должна смонтировать его, т. е. считать с диска метаданные и сформировать внутренние структуры данных, необходимые для обработки обращений к файловой системе. Чтобы смонтировать том, NTFS ищет в загрузочном секторе физический адрес MFT на диске. Запись о самой MFT является первым элементом в этой таблице, вторая запись указывает на файл в середине диска ($MftMirr), который называется зеркальной копией MFT и содержит копию первых нескольких записей MFT Если по каким-либо причинам считать часть MFT не удастся, для поиска файлов метаданных будет использована именно эта копия MFT.

Найдя запись для MFT, NTFS получает из ее атрибута данных информацию о сопоставлении VCN и LCN и сохраняет ее в памяти. B каждой группе (run) хранится сопоставление VCN-LCN и длина этой группы — вот и вся информация, необходимая для того, чтобы найти LCN по VCN. Эта информация сообщает NTFS, где на диске искать группы, образующие MFT (O группах см. раздел «Резидентные и нерезидентные атрибуты» далее в этой главе.) Затем NTFS обрабатывает записи MFT еще для нескольких файлов метаданных и открывает эти файлы. Наконец, NTFS выполняет операцию восстановления фаршовой системы (см. раздел «Восстановление» далее в этой главе) и открывает остальные файлы метаданных. C этого момента пользователь может обращаться к данному дисковому тому.

ПРИМЕЧАНИЕ Для упрощения восприятия материала в тексте и на схемах в этой главе группа обозначается как сущность, содержащая VCN, LCN и длину группы. Ho на самом деле NTFS сжимает эту информацию на диске в пары «LCN — следующий VCN». Зная начальный VCN, NTFS может определить длину группы простым вычитанием начального VCN из следующего VCN.

B процессе работы системы NTFS ведет запись в другой важный файл метаданных — файл журнала с именем $LogFile. NTFS использует его для регистрации всех операций, влияющих на структуру тома NTFS, в том числе для регистрации создания файлов и выполнения любых команд вроде Сору, модифицирующих структуру каталогов. Файл журнала используется и при восстановлении тома NTFS после аварии системы.

Еще один элемент MFT зарезервирован для корневого каталога (также обозначаемого как «\»). Его запись содержит индекс файлов и каталогов, хранящихся в корне структуры каталогов NTFS. Когда NTFS впервые получает запрос на открытие файла, она начинает его поиск с записи корневого каталога. Открыв файл, NTFS сохраняет файловую ссылку MFT для этого файла и поэтому в следующий раз, когда понадобится считать или записать тот же файл, сможет напрямую обратиться к его записи в MFT.

NTFS регистрирует распределение дискового пространства в файле битовой карты (bitmap file) с именем $Bitmap. Атрибут данных для файла битовой карты содержит битовую карту, каждый бит которой представляет кластер тома и сообщает, свободен кластер или выделен.

Файл защиты (security file) с именем $Secure хранит базу данных дескрипторов защиты, действующих в пределах тома. Дескрипторы защиты файлов и каталогов NTFS можно настраивать индивидуально, но для экономии места NTFS хранит настройки дескрипторов защиты в общем файле, который позволяет файлам и каталогам с одинаковыми параметрами защиты ссылаться на один и тот же дескриптор защиты. Такая оптимизация дает существенную экономию в большинстве сред, потому что в них целые деревья каталогов имеют одинаковые параметры защиты.
