Впрочем, один положительный момент от разработки твистор памяти все же имелся. Исследуя магнитострикционный эффект в сочетаниях пленок пермаллоя с ортоферритами (ферритами на основе редкоземельных элементов), инженер Бобек подметил одну их особенность, связанную с намагничиванием. Особенность, которая привела к разработке удивительной пузырьковой памяти (bubble memory). Той самой, что устанавливалась у прадедушке ноутбуков GRiD Compass 1101.

О пузырьковой памяти и современном применении изобретения инженера Бобека читайте во второй части статьи.

К оглавлению

Опубликовано14 июля 2011 года

Это продолжение статьи. Начало читайте здесь.

Неудачи с твистор памятью не сломили исследовательский дух Эндрю Бобека. Тем более, что магнитная природа вещества продемонстрировала ему интереснейшее явление, не применить которое в практических целях было бы величайшей оплошностью.

Все началось с череды опытов, которые Бобек проводил со своим любимым пермаллоем в сочетании с ферромагнитными материалами на основе редкоземельных элементов. Бобек, в частности, экспериментировал с гадолиний галлиевым гранатом (Gadolinium Gallium Garnet — GGG), используя его в качестве подложки для тонкого листа пермаллоя. Он выяснил, что в полученном сэндвиче при отсутствии магнитного поля области намагничивания располагаются в виде доменов разнообразной формы. Ничего нового в этом не было. Разбиение магнитного поля ферромагнетиков на макроскопические области (домены), обладающие спонтанной намагниченностью, была предсказана еще в 1907 году французским физиком Пьером Вейссом. Бобек пошел в своих исследованиях дальше и посмотрел, как будут вести себя такие домены в магнитном поле, имеющем перпендикулярное направление областям намагниченности пермаллоя. К его удивлению с увеличением силы магнитного поля домены собирались в компактные области. Бобек назвал их «пузырьками» (bubbles).

Так под воздействием внешнего магнитного поля формируются в тонком листе пермаллоя пузырьки-домены

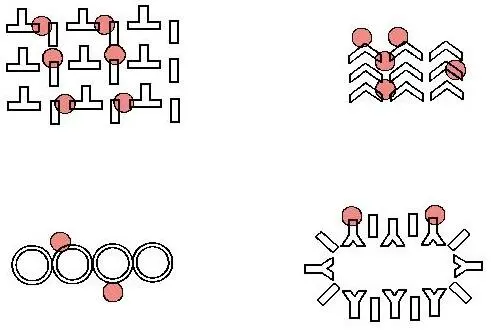

Индукционно воздействуя на пузырьки электрическим током, инженер заставил их двигаться по поверхности листа пермаллоя. Пытливый ум Бобека заметил и другую особенность. Участки пермаллоя особой формы способны были отклонить движение пузырьков в предсказуемом направлении. Экспериментируя с формой таких участков, Бобек нашел оптимальную для управления пузырьками-доменами форму, похожую на шеврон (нарукавный знак военных).

Именно тогда и сформировалась идея пузырьковой памяти, в которой носителями логической единицы были домены спонтанной намагниченности в листе пермаллоя — пузырьки. Поскольку Бобек научился двигать пузырьки по поверхности пермаллоя, он придумал остроумное решение по чтению информации в своем новом образце памяти. Если в традиционных магнитных накопителях головки чтения/записи двигались над поверхностью магнитного слоя, отыскивая нужный участок, или, в случае магнитной ленты, последняя механически протягивалась вдоль неподвижных головок, то в новой памяти Бобека вообще не было движущихся компонентов. Неподвижные головки чтения ожидали, пока магнитный пузырек к ним «приедет» самостоятельно, управляемый электрическим полем. Отклонить его в нужном направлении помогала система пермаллоевых «шевронов».

Схема работы 100637-битного модуля пузырьковой памяти

Электрический заряд над особым участком листа пермаллоя, называемым генератором, непрерывно создавал магнитные пузырьки — логические единицы, которые начинали двигаться по основному кольцу. Таким образом формировался непрерывный поток логических единиц. Кодирование информации происходило с помощью аннигилятора пузырьков, который «выбивал» в потоке логических единиц дыры — логические нули. Двигаясь по основному кольцу, поток пузырьков достигал нескольких вторичных колец-хранилищ, в которых часть пузырьков, перемежающихся нулями оставалась на хранение, постоянно циркулируя. Например, на рисунке показана работа модуля пузырьковой памяти, хранящего 100637 бит информации в 157 вторичных кольцах, каждое из которых хранило по 641 пузырьку.

Было предложено и остроумное решение по считыванию информации из уже заполненных колец-хранилищ. «Выгнав» пузырьки из нужного вторичного кольца, контроллер электрической обмотки двигал их по главному кольцу до так называемого дупликатора — системы «шевронов», разделяющих пузырек на два клона. Один из этих клонов по главному кольцу снова возвращался в свое вторичное кольцо-хранилище, а второй двигался к детектору, содержащему обмотки, в которых наводился индукционный ток, передаваемый по адресной шине ЭВМ как логическая единица.
