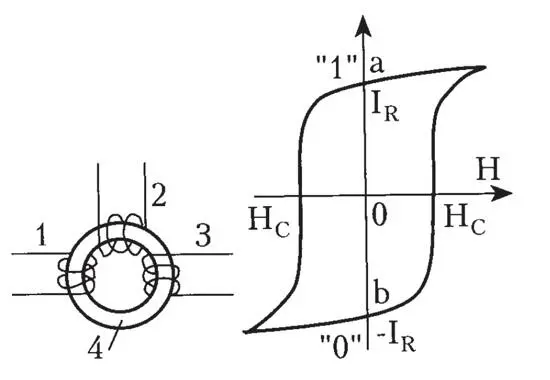

Не будем вдаваться в подробности формирования и считывания информации из ферритового кольца — ячейки magnetic core memory, об этом можно прочитать в массе источников и даже посмотретьинтерактивный курс. Остановимся на технологических проблемах, с которыми столкнулисьразработчики памяти на магнитных сердечниках.

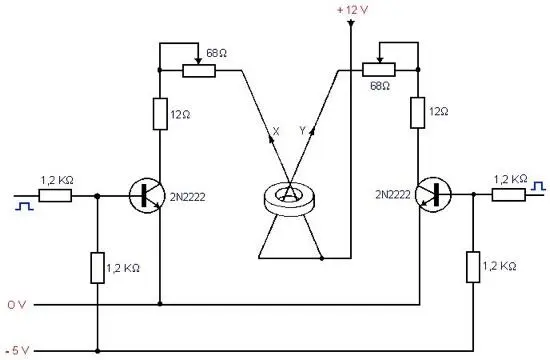

Фактически, модуль такой памяти представлял собой полотно и четырех переплетенных между собой проводов, ответственных за возбуждение магнитного поля разной направленности, считывание данных и запрета (в случае записи в ячейку логического нуля).

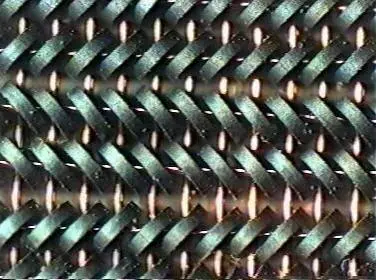

Ферритовые кольца располагались в перекрестье этих проводов, образовывая подобие высокотехнологичной кольчуги. И главной проблемой (если не считать необходимость поддержания определенной (обычно высокой) температуры ферритовых колец) являлась сложность плетения этой кольчуги. Очевидно, что для памяти большого объема нужно больше ячеек, что подразумевает штамповку большого числа колец и сложную процедуру их вплетения в провода. При этом делать такую феррритовую память в виде гигантского гобелена было и технически и экономически нецелесообразно.

Смешно, конечно, вывесить рядом с ЭВМ эдакий ковер и хвалиться всем: а это — наша оперативная память. Поэтому ферриторую кольчугу вплетали в небольшие по объему модули, наподобие пялец для вышивания. Наиболее известную технику плетения таких модулей емкостью 16х16 бит (емкость 256 бит) в то время разработала британская компания Mullard. Существовали вариации и побольше, например, 32х32 бита (емкость 4096 бит). Такие модули последовательно соединялись в секции, из которых монтировались так называемые ферритовые кубы — единицы памяти, подключаемые к ЭВМ.

Очевидно, что и в процесс плетения модулей и в процесс сборки ферритовых кубов вкрадывались ошибки (работа ведь была практически ручная), что приводило к увеличению времени отладки и устранения неполадок.

В поисках компромиссного решения инженеры решили попробовать вместо колец применить ферритовые пластины. В таких пластинах идея ферритового кольца была возведена в абсолют. По сути, вся поверхность пластины была ферритовым кольцом с множеством отверстий, сквозь которые продевались управляющие провода. Процесс изготовления памяти на ферритовых пластинах был несколько проще. Но, все-таки, это была вариация того же самого плетения памяти-кольчуги.

Именно благодаря злободневному вопросу трудоемкости разработки памяти на ферритовых кольцах у сотрудника лаборатории Bell Labs Эндрю Бобека появилась возможность проявить свой изобретательский талант.

Телефонный гигант AT&T, тогдашний владелец Bell Labs был, как никто другой заинтересован в разработке эффективных технологий производства магнитной памяти.

Всё более активное использование цифровых ЭВМ в системах коммутации каналов требовало всё большей ёмкости запоминающих устройств. Ну а поскольку базовой технологией того времени была память на магнитных кольцах, инженеры AT&T в полной мере ощутили «пределсти» создания оперативной памяти для своих машин.

Одним из этих инженеров и был Эндрю Бобек, в 1949 году пришедший на работу в Bell Labs из университета штата Индиана.

Бобек решил кардинально изменить направление исследований и предложить альтернативу экстенсивному пути совершенствования памяти на ферритовых кольцах. Первым вопросом, который он задал самому себе, был: «обязательно ли в качестве материала хранения остаточной намагниченности использовать магнитно-твердые материалы наподобие феррита?». Ведь не у них одних подходящая реализации памяти и петля магнитного гистерезиса. В технике давно известны магнитно-мягкие сплавы, обладающие подходящими свойствами. В первую очередь к ним относятся сплавы железа с никелем (пермаллой), железа с никелем и кобальтом (пермендюр) и железа с кремнием (трансформаторная сталь).
