Схема последовательности использования OPS для миссии STS-1

Благодаря модульному подходу система PASS получилась гибко настраиваемой средой, которая непрерывно развивалась и совершенствовалась в течение всех тридцати лет существования проекта STS. К моменту старта первой миссии STS-1 в 1981 году было разработано более тысячи разнообразных OPS. За первые двенадцать миссий около пятидесяти процентов кода этих OPS было переработано с учётом его реальной эксплуатации системы PASS.

Поставив шаттлы на крыло, руководство NASA осознало важность постоянного создания и совершенствования программ для многочисленных миссий STS. Именно поэтому имеющийся тогда отдел программирования был преобразован в лабораторию NASA Software Development Laboratory, которая в 1982 году превратилась в «фабрику» (SPF — Software Production Facility), на «конвейере» которой непрерывно создавались, отлаживались и модифицировались OPS и системные компоненты PASS.

Первоначально SPF состояла из: пяти ЭВМ IBM 360/75, совместимых по системе команд с AP-101, трёх AP-101, связанных между собой в избыточную структуру, подключённую к модулю управления оборудованием корабля (FEID — Flight Equipment Interface Device), и средства моделирования полёта — имитатора кабины шаттла с шестью степенями свободы.

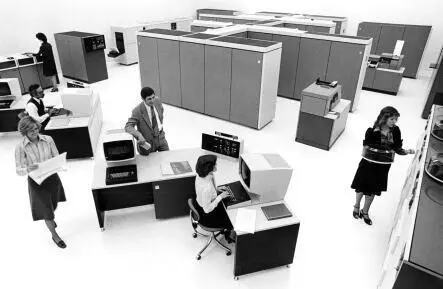

В 1981 году состав оборудования SPF дополнился двумя мощными ЭВМ IBM 3033 с шестнадцатью миллионами байт памяти каждая, двадцатью ленточными накопителями, шестью принтерами и жёсткими дисками общим объёмом 23,4 миллиарда байтов (примерно 22 Гб).

К этой системе в самой SPF было подключено сто пять терминалов. Дополнительные терминалы располагались у коллег по разработке: в центрах космических полётов Годдарда, Маршалла и Кеннеди, а также в компании Rockwell и Массачусетском Технологическом Институте.

Благодаря такой обширной инфраструктуре программы системы PASS разрабатывались с минимальными задержками и проходили всесторонний контроль качества.

Существенные наработки в области космической авионики, сделанные SPF, позволяют успешно трудиться этой «фабрике» и после завершения проекта STS. В настоящее время специалисты SPF активно участвуют в разработке софта для разрастающейся Международной космической станции, а также для массы проектов, связанных с исследованием дальнего космоса.

А что же PASS? Уверен, что проверенный временем код этой программной системы авионики найдёт своё применение в будущих проектах пилотируемого освоения космического пространства.

К оглавлению

Опубликовано05 августа 2011 года

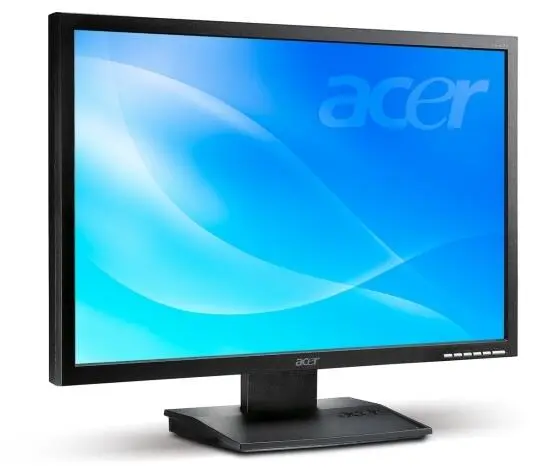

Доступный монитор на базе TN-матрицы, рассчитанный на домашнее и офисное использование.

Дисплей выполнен в пластмассовом корпусе с матовым покрытием экрана, матовой рамкой и пластиковой подставкой. Поворот в портретную ориентацию не предусмотрен, возможно лишь изменять угол наклона. Для настройки монитора используются механические кнопки.

Диагональ экрана — 22 дюйма (55,9 см), соотношение сторон — 16:10, разрешение — 1680х1050 точек, заявленные углы обзора — 170° по горизонтали и 160° по вертикали. Подсветка — лампы с холодным катодом. Время отклика — 5 мс, типичное для массовых TN-дисплеев. Указанная в спецификации контрастность — 50 000:1 (ACM — Adaptive Contrast Management), яркость — 250 кд/м2.

Аппарат располагает стандартным набором разъёмов: VGA (D-Sub) и DVI c поддержкой HDCP. Предусмотрена возможность настенного крепления при помощи стандартного кронштейна VESA 100x100 мм. Блок питания встроен в корпус. В комплект поставки входят кабели VGA и DVI, а также диск с драйверами и инструкцией по эксплуатации.

Габаритные размеры монитора (с подставкой) — 506х399х180 мм, масса — 5,2 кг. Ориентировочная розничная цена в российских магазинах — 5 500 рублей.

Достоинства: матовый корпус, «киношное» соотношение сторон, низкое время отклика, встроенный блок питания, доступная цена.

Недостатки: не самое высокое разрешение, подсветка лампами с холодным катодом, отсутствие перспективных цифровых интерфейсов.

Дизайнерский монитор на базе TN-матрицы с низким временем отклика, ориентированный на компьютерные игры и просмотр видео высокого разрешения.
