Такое разделение полномочий в реализации сложного проекта позволило поддерживать заданные сроки реализации и концептуальную целостность системы PASS. Чуть позже подобный подход станетшироко применяться в CASE-системах. Впрочем, этот подход не спас проект от перерасхода бюджета. Вместо запланированных изначально двадцати миллионов долларов проектирование PASS «скушало» ровно в десять раз больше.

Что же собой представляет PASS? Как и в случае любой другой программной среды, PASS включает в себя системные и прикладные компоненты.

К системным относятся: операционная система FCOS (Flight Computer Operational System) и интерфейс пользователя, позволяющий астронавтам взаимодействовать с PASS. Пользовательские же программы весьма разнообразны и могут меняться от миссии к миссии. Среди них есть и «долгоиграющие» варианты, например софт для ориентации, навигации и управления кораблём в полёте (GN&C — Guidance, Navigation, Control) и для управления и проверки таких систем корабля, как шасси, двигатели, грузовой отсек и роботизированный манипулятор (SM — System Management и VCO — Vehicle CheckOut). К прикладным программам относился и софт, специфичный для каждого этапа миссии.

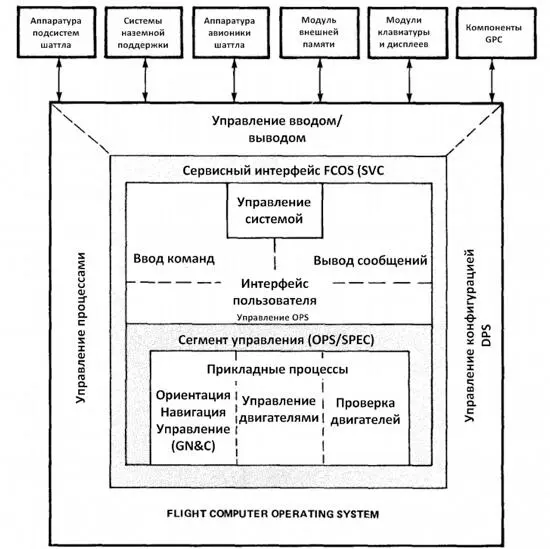

Сердцем всей системы, естественно, является FCOS. Приступая к её проектированию, в NASA вели длительные споры об архитектуре ядра этой системы. Компания Rockwell настаивала на архитектуре с разделением времени, где для каждого процесса выделяется квант времени длительностью сорок миллисекунд. IBM совместно с Intermetrics предлагала систему реального времени, в которой прерывание работы процессов выполнялось по приоритетам. Резон был и том и в другом предложении. В результате FCOS получилась гибридной. Основной цикл работы её диспетчера составляет 960 миллисекунд. В рамках этого «медленного» цикла выполняется множество высокочастотных циклов длительностью в 40 миллисекунд каждый. В том случае, если при выполнении программы появляется процесс с более высоким приоритетом, программа немедленно прерывается с сохранением своего слова состояния (PSW — Program Status Word). Программы, ожидающие завершения операций ввода-вывода, помещаются в очередь низкоприоритетных с постепенным повышением приоритета. Такой подход позволил реализовать в FCOS режим выполнения задач, близкий к реальному времени. Стоит напомнить, что за окном был 1975 год и многозадачность с разделением времени только набирала обороты.

Компоненты FCOS в деталях

FTOS была полностью разработана на ассемблере и занимала всего 35 килобайт ферритовой памяти AP-101, резидентно находясь в ней на протяжении всей миссии. Программы GN&C, SM и VCO создавались на HAL/S и составляли так называемую базу главных функций (MFB — Major Function Base).

Для программ, специфичных для каждой миссии, оставалось всего сто шесть килобайт памяти. Совсем немного, учитывая количество всего необходимого. Благо запускались программы поочередно и потому были реализованы в виде оверлейных модулей.

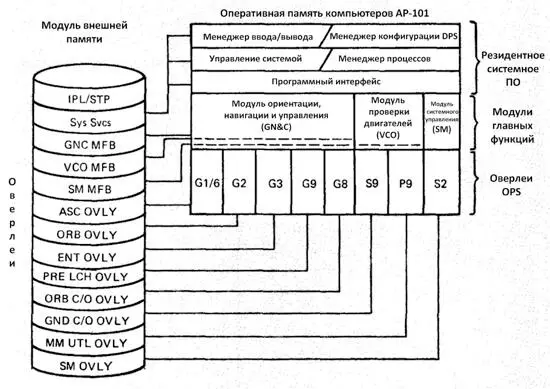

Эти модули получили название «Последовательность операций» (OPS — Operational Sequence), и хранились они на ленточном устройстве внешней памяти (MMU — Mass Memory Unit). Каждый OPS отвечал за конкретный этап миссии, например за старт корабля, его работу на орбите или посадку. Структурно OPS состоял из базовых (Major Mode), специальных (Spec) функций и функции визуализации (Disp). Функции Spec содержали уникальные для каждой миссии параметры, отображаемые на дисплеях экипажа соответствующими функциями Disp.

Разработчикам пришлось серьёзно попотеть, чтобы умудриться делать каждую OPS меньше 106 килобайт имевшийся памяти. Например, в 1975 году первоначальный вариант программы старта корабля составлял 140 килобайт, к 1978 году модуль удалось уменьшить до 116 килобайт при требовании NASA в 80 килобайт. В результате дальнейшей оптимизации стартовый OPS стал занимать 98840 слов.
