Существуют и другие классификационные признаки компьютерных сетей. Так, например:

– по сфере функционирования сети могут быть разделены на банковские научных учреждений, университетские;

– по форме функционирования можно выделить коммерческие и бесплатные сети, корпоративные и общего пользования;

– по характеру реализуемых функций сети подразделяются на вычислительные (предназначенные для решения задач управления на основе вычислительной обработки исходной информации); информационные (предназначенные для получения справочных данных по запросу пользователей); смешанные (в них реализуются вычислительные и информационные функции);

– по способу управления вычислительные сети делятся на сети с децентрализованным, централизованным и смешанным управлением. В первом случае каждая ЭВМ, входящая в состав сети, включает полный набор программных средств для координации выполняемых сетевых операций. Сети такого типа сложны и достаточно дороги, так как операционные системы отдельных ЭВМ разрабатываются с ориентацией на коллективный доступ к общему полю памяти сети. В условиях смешанных сетей под централизованным управлением ведется решение задач, обладающих высшим приоритетом и, как правило, связанных с обработкой больших объемов информации.

Локальная сеть создается, как правило, для совместного использования ресурсов ЭВМ или данных (обычно в одной организации). С технической точки зрения локальная сеть – совокупность компьютеров и каналов связи, объединяющих компьютеры в структуру с определенной конфигурацией, а также сетевого программного обеспечения, управляющего работой сети. Способ соединения компьютеров в локальную сеть называется топологией.

Топология во многом определяет многие важные свойства сети, например такие, как надежность (живучесть), производительность и др. Существуют разные подходы к классификации топологий сетей. По производительности они делятся на два основных класса: широковещательные и последовательные.

В широковещательных конфигурациях каждый компьютер передает сигналы, которые могут быть восприняты остальными компьютерами. К таким конфигурациям относятся топологии «общая шина», «дерево», «звезда с пассивным центром». Сеть типа «звезда с пассивным центром» можно рассматривать как разновидность «дерева», имеющего корень с ответвлением к каждому подключенному устройству.

В последовательных конфигурациях каждый физический подуровень передает информацию только одному ПК. Примерами последовательных конфигураций являются: произвольная (произвольное соединение компьютеров), иерархическая, «кольцо», «цепочка», «звезда с интеллектуальным центром», «снежинка» и другие.

Рисунок 10.2. Шинная топология локальной сети

При таком соединении обмен может производиться между любыми компьютерами сети, независимо от остальных. При повреждении связи одного компьютера с общей шиной, этот компьютер отключается от сети, но вся сеть работает. В этом смысле сеть достаточно устойчива, но если повреждается шина, то вся сеть выходит из строя.

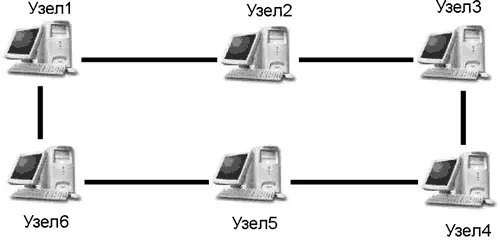

Рисунок 10.3. Кольцевая топология локальной сети

При этом соединении данные также передаются последовательно от компьютера к компьютеру, но по сравнению с простым последовательным соединением данные могут передаваться в двух направлениях, что повышает устойчивость к неполадкам сети. Один разрыв не выводит сеть из строя, но два разрыва делают сеть нерабочей. Кольцевая сеть достаточно широко применяется, в основном из-за высокой скорости передачи данных. Кольцевые сети самые скоростные.

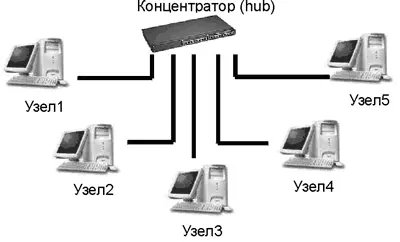

Рисунок 10.4. Звездообразная топология локальной сети

При соединении звездой сеть очень устойчива к повреждениям. При повреждении одного из соединений от сети отключается только один компьютер. Кроме того, эта схема соединения позволяет создавать сложные разветвленные сети. Устройства, которые позволяют организовывать сложные структуры сетей, называются концентраторами и коммутаторами.
