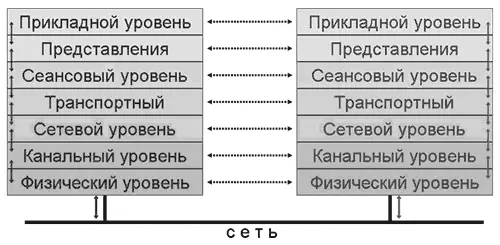

Рисунок 10.1. Семиуровневая модель взаимодействия между компьютерными системами

Каждый уровень для решения своей подзадачи должен обеспечить выполнение определенных моделью функций данного уровня, действий (услуг) для вышележащего уровня и взаимодействовать с аналогичным уровнем в другой компьютерной системе. Каждому уровню взаимодействия соответствует набор протоколов (т. е. правил взаимодействия).

Под протоколом понимается некая совокупность правил, регламентирующих формат и процедуры обмена информацией. В частности, он определяет, как выполняется соединение, преодолевается шум на линии и обеспечивается безошибочная передача данных между модемами.

Стандарт, в свою очередь, включает в себя общепринятый протокол или набор протоколов.

Функционирование сетевого оборудования невозможно без взаимоувязанных стандартов. Согласование стандартов достигается как за счет непротиворечивых технических решений, так и за счет группирования стандартов. Каждой конкретной сети присуща своя базовая совокупность протоколов.

Для того чтобы компьютеры могли связаться между собой в сеть, они должны быть соединены между собой с помощью некоторой физической передающей среды. Основными типами передающих сред, используемых в компьютерных сетях, являются:

• аналоговые телефонные каналы общего пользования;

• цифровые каналы;

• узкополосные и широкополосные кабельные каналы;

• радиоканалы и спутниковые каналы связи;

• оптоволоконные каналы связи.

Аналоговые каналы связи первыми начали применяться для передачи данных в компьютерных сетях и позволили использовать уже существовавшие тогда развитые телефонные сети общего пользования. Передача данных по аналоговым каналам может выполняться двумя способами. При первом способе телефонные каналы (одна или две пары проводов) через телефонные станции физически соединяют два устройства, реализующие коммуникационные функции с подключенными к ним компьютерами. Такие соединения называют выделенными линиями или непосредственными соединениями. Второй способ – это установление соединения с помощью набора телефонного номера (с использованием коммутируемых линий).

Качество передачи данных по выделенным каналам, как правило, выше и соединение постоянное. Кроме того, для каждого выделенного канала необходимо свое коммуникационное устройство (хотя есть и многоканальные коммуникационные устройства), а при коммутируемой связи можно использовать для связи с другими узлами одно коммуникационное устройство.

Параллельно с использованием аналоговых телефонных сетей для межкомпьютерного взаимодействия начали развиваться и методы передачи данных в дискретной (цифровой) форме по ненагруженным телефонным каналам (к которым не подведено электрическое напряжение, используемое в телефонной сети) – цифровым каналам.

Следует отметить, что наряду с дискретными данными по цифровому каналу можно передавать и аналоговые информацию (голосовую, видео, факсимильную и т. д.), преобразованную в цифровую форму.

Наиболее высокие скорости на небольших расстояниях могут быть получены при использовании особым образом скрученной пары проводов (для того, чтобы избежать взаимодействия между соседними проводами), так называемой витой паре (ТР – Twisted Pair).

Кабельные каналы, или коаксиальные пары, представляют собой два цилиндрических проводника на одной оси, разделенных диэлектрическим покрытием. Один тип коаксиального кабеля (с сопротивлением 50 Ом), используется главным образом для передачи узкополосных цифровых сигналов, другой тип кабеля (с сопротивлением 75 Ом) – для передачи широкополосных аналоговых и цифровых сигналов. Узкополосные и широкополосные кабели, непосредственно связывающие между собой коммуникационные оборудования, позволяют обмениваться данными на высоких скоростях (до нескольких мегабит/c) в аналоговой или цифровой форме. Следует отметить, что на небольших расстояниях (особенно в локальных сетях) кабельные каналы все больше вытесняются каналами на витых парах, а на больших расстояниях – оптоволоконными каналами связи.

Использование в компьютерных сетях в качестве передающей среды радиоволн различной частоты является экономически эффективным либо для связи на больших и сверхбольших расстояниях (с использованием спутников), либо для связи с труднодоступными, подвижными или временно используемыми объектами.
