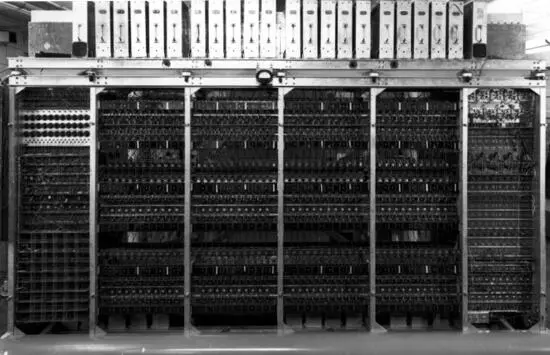

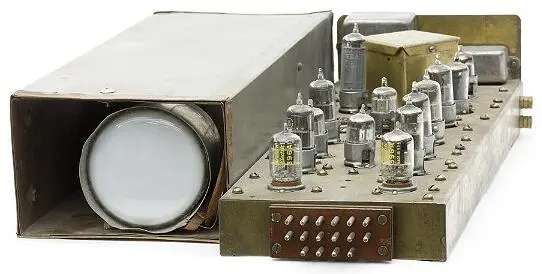

Максимально в MANIAC устанавливалось сорок трубок Вильямса-Килберна, суммарной ёмкостью 1024 сорокабитных слов.

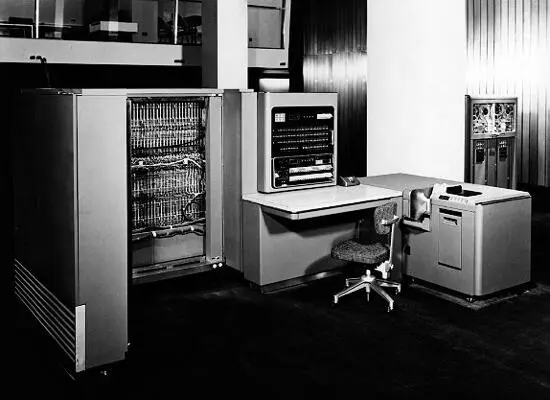

Пытались применить запоминающие ЭЛТ и в IBM. Компьютер IBM 701 — первый коммерческий компьютер компании — не пользовался популярностью именно благодаря неповоротливости и ненадёжной работе трубок Вильямса-Килберна. Среднее время безотказной работы IBM 701 составляло всего пятнадцать минут.

Память на запоминающих ЭЛТ имела недолгий век, как и множество подобных изобретений в эпоху активной эволюции компьютерной техники. Её довольно быстро и надолго сменила память на магнитных сердечниках. Между тем важнейшим результатом появления детища Вильямса-Килберна стала не сама память, а то, что на базе этой технологии можно изобрести нечто новое.

Заработав в оперативной памяти Вильямса-Килберна, электронно-лучевые трубки доказали свою состоятельность не только в качестве дисплея. В шестидесятые годы прошлого столетия советские инженеры решили применить их в роли сканера, размещённого на мчащемся во весь опор «лунном фотографе», — автоматической межпланетной станции " Луна-3".

Задача, которая возникла перед разработчиками «Луны-3», была далеко не тривиальной. Фотоаппаратура станции делала традиционные снимки на плёнку, а встроенная фотолаборатория обрабатывала эту плёнку. Но как доставить кадры на Землю? Не выстреливать же в безвоздушное пространство контейнер с фотокассетой!

Так родилась идея фототелевизионного передатчика, ключевым компонентом которого была электронно-лучевая трубка. Как и в случае запоминающих трубок Вильямса-Килберна, ЭЛТ в «Луне-3» применялась нестандартно. А именно как источник яркого точечного излучения — так называемого бегущего светового пятна.

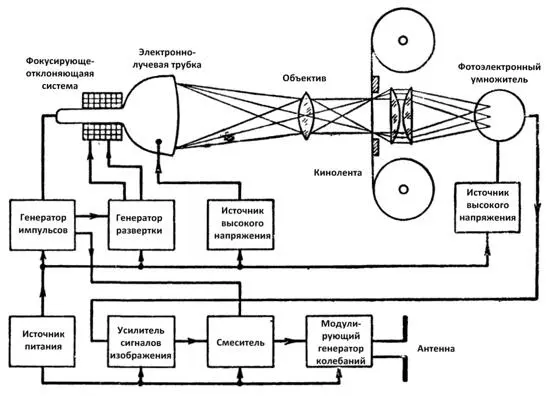

Идея преобразования картинки на плёнке в электрические сигналы была проста и элегантна. Фактически она предвосхищала идею современных сканеров. Роль сканирующей поверхности в установке «Луны-3» выполняла электронно-лучевая трубка с повышенной яркостью свечения люминофора. Луч электронов формировал на его поверхности световое пятно, которое двигалось в соответствии с принципом строчной развёртки телеприёмников.

Бегущее по поверхности ЭЛТ световое пятно прочерчивало строку за строкой. При этом его свет фокусировался объективом на отснятый фотокадр. Попав на незасвеченную (прозрачную) поверхность кадра, свет пятна беспрепятственно попадал на фотодетектор. Засвеченные же участки свет не пропускали, что также фиксировалось фотодетектором. Таким образом, фотодетектор строка за строкой формировал электрические сигналы, соответствующие светлым и тёмным участкам кадра. Далее эти сигналы усиливались и передавались на Землю.

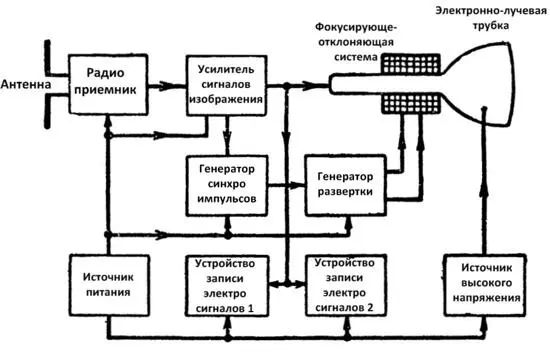

Приёмная станция фотоустановки, размещённая на Земле, работала синхронно и синфазно с передатчиком, в обратной последовательности формируя на экране ЭЛТ передаваемое изображение обратной стороны Луны.

Аппаратура фототелевизионного передатчика умела формировать максимальную развёртку кадра из тысячи строк, что позволяло сосканировать более сотни тысяч элементов на фотокадре. На Землю передавались изображения и с небольшим разрешением, поскольку уверенности в том, что огромное число сигналов с тысячестрочных сканов дойдут до земли без искажений, не было.

Вакуумные трубки на «Луне-3» работали не только источником светового пятна. Фотодетектор установки был также реализован на базе электронно-вакуумной трубки и назывался «фотоэлектронный умножитель».

Принцип его работы заключался в многократном усилении фотопотока, проходящего несколько усиливающих каскадов.
