С целью повышения понятности программы были приняты новые проектные решения, отраженные схемой иерархии (рис. 7.7).

Выполнение основной программы Mcalc начинается с запуска нового модуля Starting подготовительных действий программы. Модуль Starting является монитором последовательного исполнения модулей InitDisplay, Greeter, InitVars.

Новый модуль InitDisplay теперь является монитором последовательного исполнения модулей GetSetMode, GetCursor, SetCursor, Egalnstalled, Window, InitColorTable.

У нового модуля GetSetMode явно в качестве входного параметра указывается новый устанавливаемый видеорежим, а на выходе — старый видеорежим. Такая организация предпочтительнее прямого вызова Intr, поскольку по списку формальных параметров ясно видно назначение модуля. Реализация двух функций по выявлению и установке видеорежимов в одном модуле здесь вполне оправдана, поскольку все они реализуются вызовом одного прерывания.

Не является оправданным использование модуля с двумя функциями GetSetCursor, который являлся монитором последовательного исполнения модулей GetCursor, SetCursor. Этот модуль исключен из проекта. Все функции вывода начальной заставки переданы новому модулю Greeter.

Из модуля RedrawScreen исключен вызов модуля DisplayScreen. Это позволило избежать повторного вызова модуля DisplayScreen в модуле LoadSheet. Также исправлена ошибка использования операторов Write для вывода информации на экран путем использования вызовов процедуры WriteXY.

Далее начинает исполняться главный цикл программы. Модуль Run удален из проекта с целью увеличения понятности программы. Длинный текст выбора действий по коду нажатой пользователем клавиши заменен одной альтернативой:

If (not(HotKey(Input)) and (ConditionalKey(Input)))

then

GetInput(Input).

Новая функция HotKey в случае нажатия пользователем горячей клавиши возвращает значение TRUE, в противном случае функция возвращает значение FALSE.

Новая функция ConditionalKey в случае нажатия пользователем клавиши с кондиционным для занесения в таблицу кодом возвращает значение TRUE, в противном случае функция возвращает значение FALSE.

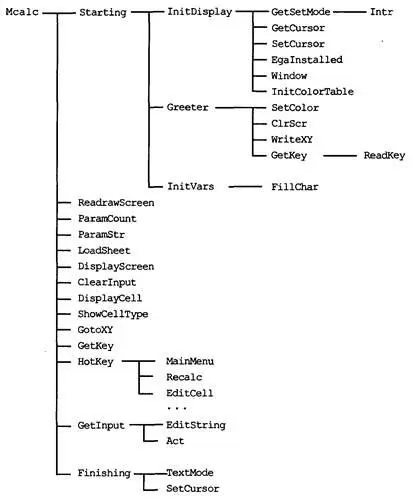

Рис. 7.7. Переработанная схема иерархии модулей программы

Новая процедура WriteXY теперь не использует вызов медленной процедуры GotoXY и медленно выполняемый оператор Write и использует прямой доступ к видеопамяти. Это позволило значительно ускорить вывод информации на дисплей. Более того, в процедуру добавлен новый параметр атрибута цвета выводимой строки, что позволило избежать цепочек первоначального вызова SetColor, а затем WriteXY.

Завершается выполнение программы вызовом нового модуля Finishing. Данный пример показал самодостаточность избранной проектной документации для получения нового оптимального варианта построения структуры программы.

ВЫВОДЫ

• Структура программы — искусственно выделенные программистом взаимодействующие части программы. Использование рациональной структуры устраняет проблему сложности разработки; делает программу понятной людям; повышает надежность работы программы при сокращении срока ее тестирования и сроков разработки вообще.

• Модуль — функциональный элемент технологии структурного программирования. Это подпрограмма, но оформленная в соответствии с особыми правилами.

• В понятие структуры программы включается состав и описание связей всех модулей, которые реализуют самостоятельные функции программы и описание носителей данных, участвующих в обмене как между отдельными подпрограммами, так и вводимыми и выводимыми с/на внешних устройств.

• Вероятно, наиболее общая тактика программирования состоит в разложении процесса на отдельные действия: функционального описания на подфункции, а соответствующих программ — на отдельные инструкции.

• Самым главным в схеме иерархии является минимизация усилий по сборке и тестированию программы. При использовании заглушек можно хорошо тестировать сопряжения модулей, но не сами модули. Тестирование самих модулей потребует изощренных сложных заглушек и астрономического числа тестов. Выход — до интеграции модулей тестировать модули с использованием ведущих программ.

• Схема иерархии должна отражаться на файлах с исходными текстами программ таким образом, чтобы каждый файл содержал как можно больше готовых функций с общим назначением. Это облегчит их использование в последующих разработках.
