— блок описания важнейших констант, определяющих размерность таблицы и расположение информации на экране

MAXCOLS = 100; { Maximum is 702 } {Размер таблицы}

MAXROWS = 100;

MINCOLWIDTH = 3; {Минимальная ширина столбца}

MAXCOLWIDTH = 77; {Максимальная ширина столбца}

….

— блок описания цветов всех полей экрана, модификация констант которого позволяет оперативно изменять цвета;

— основные константы, мнемоника имен которых облегчает восприятие текстов программы

HIGHLIGHT = True; {Подсвеченная текущая клетка}

NOHIGHLIGHT = False; {Неподсвеченная клетка}

{Атрибут содержимого клетки}

ТХТ = 0;

VALUE = 1;

FORMULA = 2;

….

{Разрешенные буквы}

LETTERS: set of Char = ['A'..'Z', 'a'..'z'];

— коды управляющих клавиш клавиатуры.

Следует отметить, что приведены даже коды неиспользуемых в программе управляющих клавиш клавиатуры. Это соответствует факту копирования данных кодов из кода какой-то другой разработки.

Далее следуют описания типа информации содержимого табличной клетки и типа указателя на клетку:

type

CellRec = record

Error: Boolean;

case Attrib: Byte of

TXT: (T: IString);

VALUE: (Value: Real);

FORMULA: (Fvalue: Real;

Formula: IString);

end;

CellPtr = ^CellRec; {Указатель на клетку}

Данный тип организован так, что клетка всегда может содержать признак ошибки расчетов Error и размещать три варианта информации: текст, значение и формулу.

Далее описаны основные глобальные переменные. Описания начинаются с определения двухмерного, постоянно находящегося в памяти массива Cell указателя на клетки таблицы. Это позволяет не расходовать память на пустые клетки. Память под информацию клетки выделяется динамически в количестве, строго соответствующем информации клетки. Без использования динамически выделяемой памяти было бы невозможно разместить информацию клеток таблицы в 640К памяти машин того времени.

MAXCOLS*MAXROWS*[SizeOf(Istring)+SizeOf(Extened)] = 100*100*[80+10] = 900K

Далее следуют описание переменной, являющейся указателем на текущую клетку таблицы, описание массива форматов клеток и переменных позиционирования информации на экране.

Cell: array [1..MAXCOLS, 1..MAXROWS] of CellPtr;

CurCell: CellPtr; {Указатель на текущую клетку}

Format: array [1..MAXCOLS, 1..MAXROWS] of Byte;

LeftCol, RightCol, TopRow, BottomRow,

{Позиционирование}

CurCol, CurRow, LastCol, LastRow: Word;

….

Следует отметить, что выделение отдельного массива форматов информации клеток является не оправданным. Практичнее ввести байт информации формата клетки в тип CellRec.

Сравните этот проект структуры данных с проектом структуры данных электронной таблицы, представленной в гл. 3.

Для составления оставшейся проектной документации выполним трассировку программы. После двойного нажатия клавиши начинает исполняться настроечный код, содержащийся в файлах *.TPU, и далее начинают выполняться операторы основной программы program Mcalc, находящейся в файле mcalc.pas.

В результате исследований была выявлена схема иерархии модулей программы, изображенная на рис. 7.3–7.5. Расшифровка обозначений схемы иерархии представлена в табл. 7.1.

Рис. 7.3. Фрагмент схемы иерархии основных модулей программы

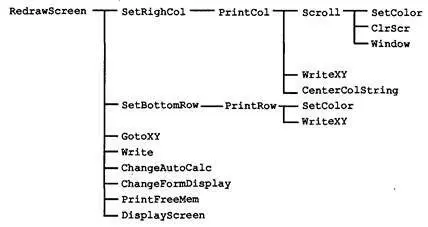

Рис. 7.4. Схема иерархии модуля RedrawScreen

Рис. 7.5. Сокращенная схема иерархии модуля Run

Таблица 7.1

Расшифровка обозначений схемы иерархии

Рассмотрим функциональное описание основного ядра программы. В файле mcutil.pas исполняется рудиментарный, оставшийся от прежних разработок код:
