Если А > В, то выполнить СЛЕДОВАНИЕЗ.

АЛЬТЕРНАТИВОЙ с одним действием можно осуществить досрочное прекращение процесса выполнения алгоритма в том случае, который соответствует обнаружению условий невозможности правильного дальнейшего выполнения алгоритма или эвроритма.

Детализациям всех последующих структур предшествует нулевое действие — запись в начале и в конце входных и выходных данных, выявленных в процессе детализации предшествующих им СЛЕДОВАНИЙ.

Порядок детализации ЦЕПОЧКИ АЛЬТЕРНАТИВ показан на рис. 5.5:

1) предварительное выявление сути действия каждого из СЛЕДОВАНИЙ альтернативных действий, определение количества таких СЛЕДОВАНИЙ;

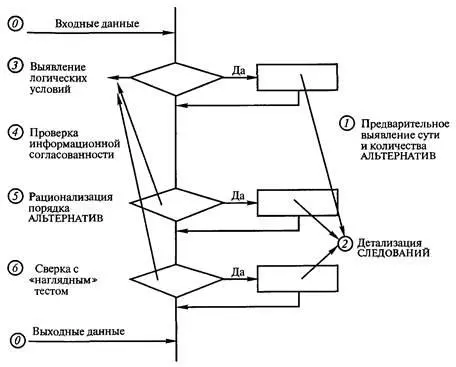

Рис. 5.5. Порядок действий при детализации цепочки АЛЬТЕРНАТИВ, согласно проектной процедуре разработки функциональных описаний

2) детализация каждого из СЛЕДОВАНИЙ как одиночного СЛЕДОВАНИЯ;

3) выявление и запись логического условия выполнения каждого из альтернативных СЛЕДОВАНИЙ;

4) проверка информационной согласованности всех СЛЕДОВАНИЙ и логических условий в цепочке, а также входной и выходной информации всей ЦЕПОЧКИ АЛЬТЕРНАТИВ;

5) рационализация порядка альтернатив;

6) проверка выполнения всех маршрутов на тестах, полученных из обобщающего теста.

Признаком ПОВТОРЕНИЯ является многократно выполняемое действие (но обязательно конечное число раз). ПОВТОРЕНИЯМ соответствуют мысли: "Это действие должно быть выполнено пять раз"; "Это действие выполняется многократно до наступления такого-то события". Признаки ПОВТОРЕНИЙ — переменное количество АЛЬТЕРНАТИВ, любая мысль о возврате "назад", чтобы повторить какие-то действия. Часто главный более общий процесс вида ПОВТОРЕНИЕ прячется в контексте "и т. д." или "и т. п.", "это совсем просто", или даже в многоточиях "…".

Предложение вида ПОВТОРЕНИЕ может быть записано или в форме ПОВТОРЕНИЕ "ДО" (ЦИКЛ "ДО"), или в форме ПОВТОРЕНИЕ "ПОКА" (ЦИКЛ "ПОКА").

Предложение ПОВТОРЕНИЕ "ДО" имеет следующую конструкцию: "До выполнения какого-то условия многократно выполнять СЛЕДОВАНИЕ".

Предложение ПОВТОРЕНИЕ "ПОКА" имеет следующую конструкцию: "Пока выполняется какое-то условие, многократно выполнять СЛЕДОВАНИЕ".

Разница между предложениями ПОВТОРЕНИЕ "ДО" и ПОВТОРЕНИЕ "ПОКА" заключается в том, что, согласно первому предложению, действие СЛЕДОВАНИЕ должно быть выполнено хотя бы один раз, а согласно второму, — СЛЕДОВАНИЕ может не выполняться ни разу.

Структура НЕУНИВЕРСАЛЬНОЕ ПОВТОРЕНИЕили просто обеспечивает заданное количество повторений какого-либо процесса или выполнение какого-то процесса при значении переменной цикла, значение которой изменяется по правилам арифметической прогрессии.

Порядок детализации ПОВТОРЕНИЙ показан на рис. 5.6.

Детализация повторений ведется в вариантной постановке

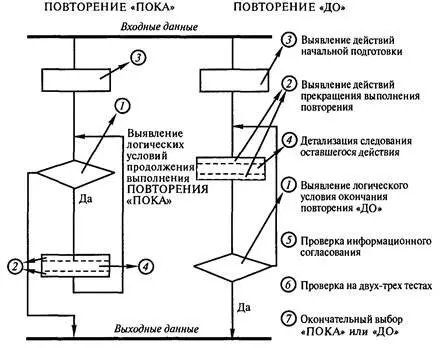

Рис. 5.6. Порядок действий при детализации ПОВТОРЕНИЙ

1) выявление и запись логического условия завершения ПОВТОРЕНИЯ "ДО" или условия продолжения выполнения ПОВТОРЕНИЯ "ПОКА";

2) выявление действий прекращения выполнения повторения;

3) выявление действий СЛЕДОВАНИЯ подготовки выполнения ПОВТОРЕНИЯ;

4) детализация СЛЕДОВАНИЯ оставшегося действия как одиночного СЛЕДОВАНИЯ;

5) проверка информационной согласованности всех СЛЕДОВАНИИ, логических условий, а также входной и выходной информации всего ПОВТОРЕНИЯ;

6) проверка на 2–3 тестах, полученных из обобщающего теста;

7) окончательный выбор варианта реализации ПОВТОРЕНИЯ в виде структуры ПОВТОРЕНИЕ "ПОКА" или в виде структуры ПОВТОРЕНИЕ "ДО".

Первые попытки работы с проектной процедурой требуют огромного количества листов бумаги, но это необходимо, так как позволяет внимательно рассмотреть отдельный лист и относительно безболезненно переделать неудачные детализации. По достижении некоторого опыта можно все большую часть работы делать без ее записи на отдельных листах. Однако первая работа выполняется строго на отдельных листах. Особенно это важно в случае наличия опытного специалиста, который по листам документа сможет выявить дефекты навыков у обучаемого, а также выдать обучаемому серию индивидуальных подсказок.
