В Камаев - Технологии программирования

При разработке эвроритмов инструкций входная, промежуточная и выходная информация характеризуется набором предметов (физических и документов) и их состоянием, например: пустой чайник; чайник, заполненный наполовину объема холодной водой; включен выключатель "сеть" в правом верхнем углу панели; документ по форме № 5 с заполненной первой графой. Здесь уместно дополнять описания предметов их рисунками. Учитывайте, что предметы изменяются во времени и пространстве.

Первичные тестовые примеры должны включать как обычные, так и стрессовые наборы тестовых входных данных. Каждый стрессовый набор тестовых данных предназначен для выявления реакции в особых случаях, например неверных действий пользователя, деления на ноль, выхода значения за допустимые границы, несоответствия инструкции состоянию дел и т. д. Любой набор тестовых данных должен содержать описание результата.

Второй шаг составления эвроритма или алгоритма начинается с разработки обобщающих тестов или обобщающего теста, включающих как можно в меньший набор тестов все случаи из первичных тестов.

На основе обобщающих тестов, а также выявленных входов и выходов системы готовится наглядный обобщающий тест или несколько наглядных обобщающих тестов. Наглядный тест должен отражать цепочку преобразования информации от исходной информации через промежуточную информацию и до результирующей информации. Главнейшее требование к обобщающему тесту — его наглядность в представлении порядка изменения информации. Известно, что при изучении геометрии успех решения задачи определяется наглядностью рисунков. Наглядные геометрические рисунки обычно получаются многовариантным их построением, и требуется приобретение некоторых навыков для развития искусства их выполнения. Все это относится и к составлению наглядных обобщающих тестов. Наглядность обобщающих тестов достигается правильным выбором способа отображения информации, который обеспечивает восприятие порядка преобразования информации.

Наглядные представления обычно основываются на модели типа абстракции данных, изложенной в гл. 1. Одной из ее форм может быть функциональная модель в виде набора диаграмм потоков данных (ДПД). Другая форма может соответствовать рисунку с рациональным способом размещения по его площади массивов с их именами, значениями элементов, значениями индексов элементов, значениями и именами простых переменных, соединенными стрелками по направлению передачи информации. Еще одной формой является форма, близкая к трассе счета, показывающая изменения значений переменных на шагах процесса. Возможны и иные формы, например таблицы правил.

Подчеркнем важность работы с данными. Данные во многом определяют алгоритмы. При решении одной и той же задачи, выбор разных структур данных приводит к совершенно различающимся алгоритмам или эвроритмам.

Дальнейшее выполнение проектной процедуры заключается в получении на основании модели абстракции данных модели процедурной абстракции, также изложенной в гл. 1.

Любые алгоритмы или эвроритмы должны состоять только из стандартных структур, каждая из которых строго имеет один информационный вход и один информационный выход. Использование иных (нестандартных) структур приводит либо к удлинению описания, либо к невозможности тестирования (из-за нереально огромного объема необходимых тестов), либо к потере понятности.

Потеря понятности происходит из-за того, что в неструктурированном алгоритме или эвроритме одни и те же части алгоритма или эвроритма при одних данных выполняют одно, а при других — другое. Поэтому части неструктурированных алгоритмов или эвроритмов невозможно однозначно характеризовать средствами естественного языка.

Структуре СЛЕДОВАНИЕ в инструкциях и программах соответствует строго одно действие.

Далее проектная процедура выполняется итеративными шагами: до достижения элементарных действий (элементарных операторов языка программирования или элементарных операций) отдельные структуры СЛЕДОВАНИЕ, из которых состоит описание любого алгоритма или эвроритма, декомпозируются с соблюдением принципа от общего к частному одной из трех стандартных структур (рис. 5.2): ЦЕПОЧКА СЛЕДОВАНИЙ; ЦЕПОЧКА АЛЬТЕРНАТИВ; ПОВТОРЕНИЕ.

В случае длинного алгоритма по исчерпанию информации обобщающего теста готовятся новые обобщающие тесты под все новые задачи структуры.

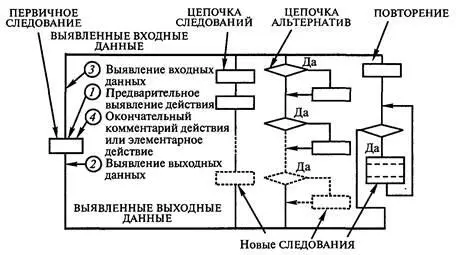

Рис. 5.2. Выявление вида очередной структуры при выполнении проектной процедуры разработки функциональных описаний
