Рассмотрим задачу синтеза на примере модифицированной таблицы истинности, приведенной на рис. 4.6. Для данной таблицы истинности необходимо записать выражение для выходной функции F, провести ее преобразование (минимизацию) на основе законов алгебры логики и, используя основные логические элементы – НЕ, И и ИЛИ, разработать логическую схему реализации выходной функции F.

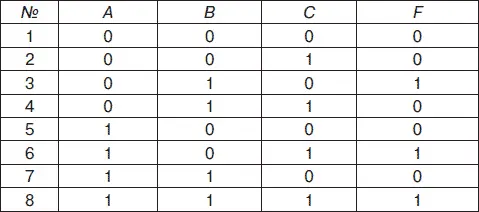

Рис. 4.6. Таблица истинности логических переменных A, В и С

Значения логических переменных А, В и С и соответствующие значения функции F приведены в таблице истинности (см. рис. 4.6), где в столбце № – указан номер комбинации логических переменных A, В и С.

Для решения указанной задачи представим логическую функцию F в виде СДНФ, а затем и в СКНФ. Найдем вспомогательные функции минтермы и макстермы. В заданной таблице истинности выходная функция F принимает логическое значение, равное логической единице, при комбинациях логических переменных A, В и С , указанных под номерами 3, 6, 8, а значение, равное логическому нулю – при комбинациях, указанных под номерами 1, 2, 4, 5,7.

Минтермы запишем в следующем виде:

Минтермы представляют собой логические произведения (конъюнкции) логических переменных А, В, и С при значениях логической функции F, равных логической единице (комбинации 3, 6, 8). Сомножители (логические переменные A, В и С ) входят в минтерм в прямом виде (без отрицания), если их значения равны логической единице, и в инверсном (с отрицанием), если их значения равны логическому нулю. Логическая функция F в СДНФ будет равна логической сумме минтермов:

После минимизации логической функции Fc использованием законов алгебры логики получим ее искомое выражение:

Макстермы запишем в следующем виде:

Макстермы представляют собой логические суммы (дизъюнкции) логических переменных А, В, и С при значениях логической функции F, равных логическому нулю (комбинации 1, 2, 4, 5, 7). Слагаемые (логические переменные A, В, и С) входят в макстерм в прямом виде (без отрицания), если их значения равны логическому нулю, и в инверсном (с отрицанием), если их значения равны логической единице. Логическая функция F в С КНФ будет равна логическому произведению макстермов:

Поскольку полученное выражение для F в виде СКНФ является более громоздким по сравнению с представлением F в виде СДНФ, то в качестве окончательного выражения для F примем ее выражение в виде СДНФ, т. е.

Аналогичным образом можно получить выражение для любой логической функции, которая представлена с помощью заданной таблицы истинности с Означениями логических переменных.

Используем полученное выражение логической функции F для разработки (построения) логической схемы на основе функционально полного набора логических элементов НЕ, И и ИЛИ. При построении логической схемы необходимо учитывать установленные в алгебре логики правила (приоритеты) для выполнения логических операций, которые в данном случае реализуются с помощью логических элементов НЕ, И и ИЛИ. Порядок производимых логических операций будет следующий: операция инверсии (отрицания), операция логического умножения (конъюнкции) и затем операция логического сложения (дизъюнкции). Реализация функции F в виде логической схемы, приведена на рис. 4.7.

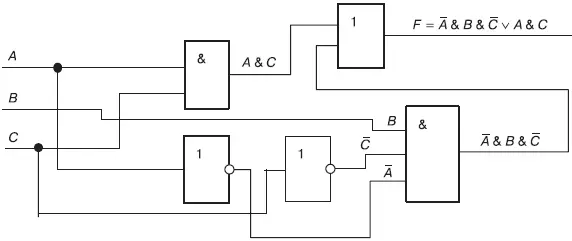

Рис. 4.7. Реализация функции F в виде логической схемы

Для графического отображения логических схем существуют различные компьютерные программы, называемые графическими редакторами. Данные программы могут быть включены в другие компьютерные программы, например в программах Microsoft Word и Microsoft Excel такие редакторы реализованы с помощью панелей инструментов «Рисование», или быть самостоятельными программами, например Paint, Microsoft Visio и т. д. Воспользуемся встроенным графическим редактором (панель «Рисование») программы MS Excel для графического отображения логической схемы функции F. Данная логическая схема показана на рис. 4.8.
