7. Произвести настройку интерактивной доски, ПК и мультимедийного проектора для дальнейшей работы.

Самый надежный вариант, если установка ИД осуществляется поставщиком, что следует предусмотреть при оформлении покупки. Если это условие не оговорено, необходимо прежде всего внимательно изучить алгоритм, прописанный в прилагаемом к ИД руководстве. Специфика технологии установки связана с особенностями конструкции конкретной доски. Например, для доски Interwrite Board это связано с тем, что зарядное устройство для маркеров крепится к доске, поэтому пошаговые действия, описанные в инструкции, следующие:

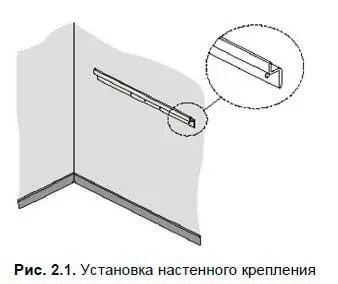

1. Закрепить держатели доски на стене (рис. 2.1).

2. Повесить доску за рамку держателя (рис. 2.2).

3. Прикрепить зарядное устройство для электронных маркеров (рис. 2.3).

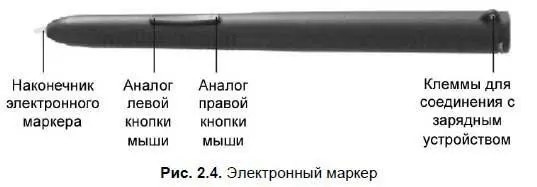

4. Вставить электронные маркеры в зарядное устройство (рис. 2.4).

При этом следует обратить особое внимание на то, что электронные маркеры вставляются в зарядное устройство спереди, а не сверху! При правильном размещении электронных маркеров загорятся соответствующие индикаторы [2] Индикатор зарядки аккумуляторов горит на протяжении всей зарядки электронных маркеров. Если индикатор погас, аккумулятор электронного маркера полностью заряжен. .

В том случае, если доска устанавливается на стойку, начинают со сборки стойки и регулировки ее высоты, а уже затем навешивают саму доску.

Если доска не предполагает встроенный проектор, то для эффектной и безопасной работы с ней рекомендуется использовать проектор с поддерживаемым разрешением не ниже XGA 1024×768 пикселов (точек) и световым потоком не менее 1800 лм., но в некоторых случаях освещенность помещения позволяет использовать менее яркий проектор или наоборот, требует более высокой яркости. Заметим, что избыточные характеристики «яркости» также нежелательны.

Основная разница в использовании проектора с экраном и доской заключается в том, что при работе с экраном преподаватель обычно не оказывается в луче проектора, поскольку нет необходимости прикасаться к экрану, а при интерактивной работе с доской этого не избежать. Для качественного отображения картинки на доске, как и для любого экрана, необходимо обеспечить условия освещения.

Рекомендуется стационарное крепление проектора к потолку или на стену. Если доска большого размера, то это предполагает не только наличие достаточного места для ее установки, но и возможность расположения проектора на соответствующем расстоянии — от 2 до 4 метров.

При приобретении проектора для потолочного крепления следует предусмотреть наличие функции коррекции трапецеидальных искажений. Если же проектор устанавливается на небольшом расстоянии от компьютера, желательно выбирать модель с выходом на монитор, что позволяет подключать одновременно и монитор, и проектор. В любом случае, при выборе и установке проектора следует получить профессиональную консультацию специалистов.

На сайте компании «Инфологика» ( http://www.hitachi-interactive.ru), предлагающей интерактивные решения, даны обоснованные советы и рекомендации по выбору проектора и его эксплуатации, например, предпочтении LCD-моделей перед DPL-проекторами и т. д.

Интерактивную доску можно подключить к ПК посредством проводного подсоединения, например кабеля USB 2.0 и RS-232 (COM), или беспроводного — например, посредством радиоканала Bluetooth. В первом случае, после соответствующего подключения проводов, подсоединение компьютера с доской будет установлено автоматически. Для Bluetooth-подключения требуется установка соединения через дополнительное устройство.

Подчеркнем, что в момент подключения проводов компьютер должен быть выключен.

В качестве примера представим схему подсоединения для доски ACTIVboard, на которой детально описаны все точки стыковки и типы проводов и устройств (рис. 2.5).
