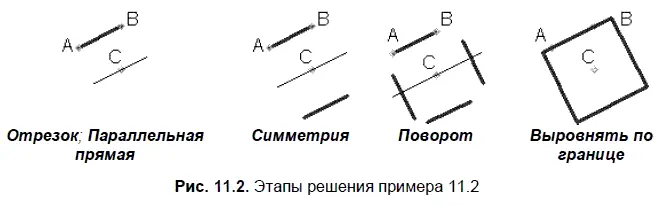

Решение. На рис. 11.2 показаны этапы построения квадрата с указанием необходимых для решения команд.

Условие. Построить квадрат AEFG, площадь которого вдвое меньше площади квадрата ABCD, а вершина F принадлежит диагонали АС.

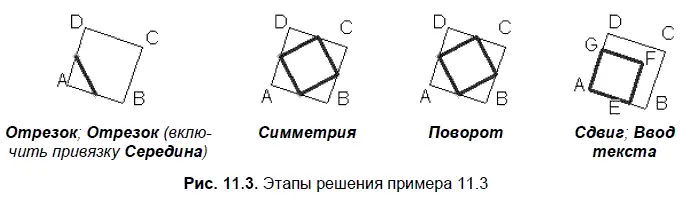

Решение. На рис. 11.3 показаны этапы построения квадрата с указанием необходимых для решения команд.

Условие. Построить параллелограмм по серединам трех сторон — точкам А, В, С.

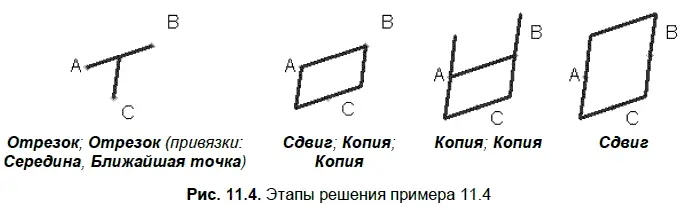

Решение. На рис. 11.4 показаны этапы построения квадрата с указанием необходимых для решения команд.

Условие. Из точки А провести к окружности диаметром D = 20 мм с центром О две касательные АВ и АС, где В и С — точки касания. /_ ВАС = φ. Определить:

□ длину отрезка О А и угол φ, если ВС = 16 мм;

□ длину отрезка ВС и угол φ, если АО = 25 мм;

□ длину отрезков ВС и АО, если φ = 80°.

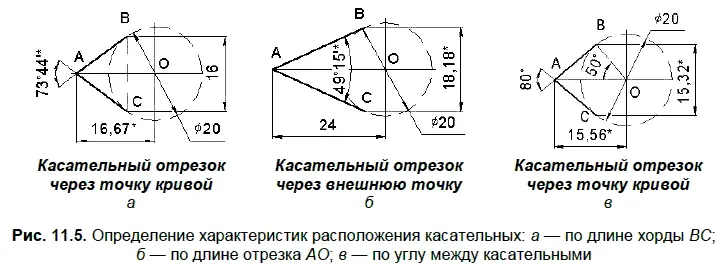

Решение. На рис. 11.5 указаны команды проведения касательных для определения искомых величин. Знаком «*» отмечены искомые величины, полученные в результате нанесения соответствующих размеров.

Условие. Стороны АВ и АС треугольника ABC являются касательными окружности радиуса R с центром О. /_ ВАС = φ. Определить:

□ радиус R и длину отрезка ОА, если ВС = 16 мм, φ = 50°;

□ радиус R и длину отрезка ВС, если АО = 20 мм,φ = 50°;

□ радиус R и угол ср, если АО = 30 мм, ВС =18 мм.

Решение. На рис. 11.6 указаны команды проведения окружностей для определения искомых величин. Знаком «*» отмечены искомые величины, полученные в результате нанесения соответствующих размеров.

Условие. Определить периметр треугольника ABC, с медианой AK = 25 мм, построенного по следующим исходным данным:

□ AK = 20 мм, BK = 16 мм;

□ ВС = 35 мм, высота АР =15 мм;

□ ВС = 32 мм, АВ = 16 мм.

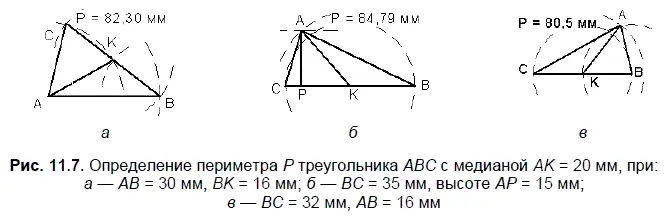

Решение. На рис. 11.7 частично показаны вспомогательные окружности, с помощью которых определяются вершины искомых треугольников. Рассмотрим последовательности построений:

□ а — отрезок АВ; окружности с центром А радиуса 20 мм и с центром В радиуса 16 мм; с центром K радиуса 16 мм;

□ б — отрезок СВ; окружности с центром K радиуса 17,5 мм и радиуса 20 мм;

□ в — окружности с центром K радиуса 16 мм и радиуса 20 мм; с центром В радиуса 16 мм.

Условие. Две окружности, диаметры которых равны 30 и 20 мм, имеют внутреннее касание в точке А (рис. 11.8, а). Найти диаметр третьей окружности, касающейся двух и их общего диаметра.

Решение. Вначале необходимо построить две окружности заданных диаметров и отрезок, проходящий через их центры. Затем необходимо вызвать команду Окружность, касательная к трем кривым, построить третью окружность и измерить ее диаметр.

Условие. В прямоугольном треугольнике ABC, гипотенуза АВ которого равна 30 мм, проведены медианы АМ и BN (рис. 11.8, б). Известно, около четырехугольника ABMN можно описать окружность. Найти ее диаметр.

Решение. Вначале строится отрезок АВ заданной длины. Затем из точек А и В проводятся два отрезка под углами 135° и 45° и с использованием команды Выровнять по границеопределяется точка С. При включенной привязке Серединанесложно провести медианы АМ и BN. На заключительном этапе проводится Окружность по трем точками определяется ее диаметр.
