• В памяти архитектуры NAND(И-НЕ) каждая ячейка оказывается на пересечении «линии бит» и «линии слов». Ячейки группируются в небольшие блоки по аналогии с кластером жесткого диска. И считывание, и запись осуществляются лишь целыми блоками или строками. Все современные съемные носители построены на памяти NAND.

Крупнейшими производителями NAND-чипов являются компании Intel, Micron Technology, Sony и Samsung. Ассортимент выпускаемых чипов довольно велик, а обновление его происходит несколько раз в год.

Для управления чтением и записью служит контроллер памяти. В настоящее время контроллер всегда выполняется в виде отдельного элемента (это либо микросхема одного из стандартных форм-факторов, либо бескорпусный чип, встраиваемый в карту памяти), хотя ведутся работы по интеграции контроллера непосредственно в кристалл flash-памяти.

Контроллеры разрабатываются и выпускаются под совершенно определенные микросхемы flash-памяти. Способ адресации ячеек конструктивно заложен в контроллере. Данные при записи в микросхему flash-памяти располагаются определенным способом, меняющимся от модели к модели. Производители эти тонкости не раскрывают и, по всей видимости, раскрывать не планируют. Очевидно, микропрограмм контроллеров создается значительно больше, чем самих моделей контроллеров. Микропрограмма контроллера (прошивка) и таблица трансляции адресов (транслятор) записываются в служебную область flash-памяти. Именно эту область контроллер начинает считывать сразу после подачи на него питания. Кроме собственно адресации ячеек, контроллер выполняет ряд других функций: функции контроля bad-секторов, коррекции ошибок (ECC – error check and correct) и равномерности износа ячеек (wear leveling).

Технологической нормой при изготовлении микросхем памяти считается наличие в них в среднем до 2 % нерабочих ячеек. Со временем их количество может еще увеличиваться, поэтому, как и в винчестерах, во flash-памяти предусмотрен резервный объем. Если появляется дефектный сектор, контроллер в процессе форматирования или записи подменяет его адрес в таблице размещения файлов адресом сектора из резервной области. Коррекция осуществляется контроллером, но реализуется на уровне файловой системы конкретного носителя.

Из-за ограниченного ресурса ячеек (порядка нескольких миллионов циклов чтения/записи для каждой) в контроллер заложена функция учета равномерности износа. Чтобы запись информации осуществлялась равномерно, свободное пространство условно разбивается на участки, и для каждого из них учитывается количество операций записи. Статистика циклов заносится в скрытую служебную область памяти, и за этими сведениями контроллер периодически обращается к ней. На адресацию это не влияет.

Несмотря на разнообразие корпусов, все flash-диски USB устроены одинаково. Половинки корпуса часто соединены защелками и обычно легко разбираются. Исключение составляют водонепроницаемые или ультрамодные корпуса – для их вскрытия иногда приходится разрезать склеенные или залитые герметиком детали.

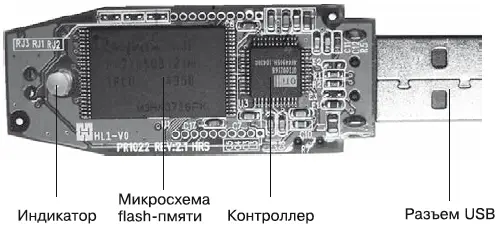

На плате внутри flash-диска USB (рис. 4.2) обязательно присутствуют две микросхемы: чип памяти и контроллер. На обеих нанесена заводская маркировка. Иногда плата несет два чипа flash-памяти, которые работают в паре. Обвязка микросхем состоит из нескольких резисторов и диодов, стабилизатора питания и кварцевого резонатора. В последнее время стабилизатор все чаще встраивается непосредственно в контроллер, и число навесных элементов сокращается до минимума. Кроме того, на плате могут находиться светодиодный индикатор и миниатюрный переключатель для защиты от записи.

Рис. 4.2. Устройство flash-диска

Разъем USB припаян непосредственно к плате. Места пайки контактов во многих моделях являются довольно уязвимыми, поскольку на них приходится механическая нагрузка при подключении и отключении устройства.

Многие компании время от времени предлагали пользователям разные конструкции карт памяти. За редкими исключениями все они несовместимы между собой по числу и расположению контактов и электрическим характеристикам. Flash-карты бывают двух типов: с параллельным (parallel) и последовательным (serial) интерфейсом.

В табл. 4.1 перечислены 12 основных типов карт памяти, которые встречаются в настоящее время. Внутри каждого типа существуют свои дополнительные разновидности, с учетом которых можно говорить о существовании почти сорока видов карт.
