– схемы интерфейса, поддерживающие обмен данными через внешний интерфейс, – SATA или IDE.

• Микросхема кэш-памяти.

• Микросхема flash-памяти (Flash-ROM, ПЗУ), хранящая микропрограмму (прошивку) винчестера.

Кроме перечисленных компонентов, на плате присутствуют аналоговые радиодетали: конденсаторы, резисторы, полупроводниковые предохранители. Несмотря на то что часто речь идет о ремонте плат электроники, на практике платы обычно заменяются целиком. Конечно, перепаять резистор или предохранитель легко, но из строя они выходят довольно редко. А необходимые микросхемы, которые выходят из строя гораздо чаще, найти нелегко. Поскольку эти чипы выпускаются под определенные модели или серии приводов, найти их удается в основном только на такой же плате. Кроме того, каждой серии винчестеров обычно присущи свои конкретные дефекты, и сгорают на платах одни и те же детали. Плата от неисправного винчестера вряд ли пригодится. В результате для замены нужна полностью исправная плата.

Плата соединена с гермоблоком одним или двумя разъемами. Нарушение контакта в этих плоских разъемах внешне проявляется как неисправность жесткого диска.

Внутри диска обычно находится целый пакет пластин, расположенных одна над другой, поэтому дорожки можно представить как цилиндр (Cylinder – C). Поверхность каждой стороны каждой пластины обслуживает отдельная головка (Head – H). Любой диск можно условно разделить на сектора (Sector – S). Таким образом, если представлять, что в одном секторе записан один блок данных, этот блок всегда можно указать сочетанием трех «адресов»: номера цилиндра, номера головки и номера сектора – сокращенно CHS (рис. 2.3). Чтобы прочитать или записать определенный блок данных, достаточно сообщить контроллеру жесткого диска эти три значения – головки перейдут на нужный цилиндр, а когда под ними окажется необходимый сектор, определенная головка прочитает или запишет информацию. Чтобы сообщить BIOS размер жесткого диска и то, как к нему следует обращаться, достаточно привести всего три значения: число цилиндров, головок и секторов на этом диске. Размер каждого сектора всегда неизменен – 512 байтов. Такая адресация называется адресацией CHS.Она является наиболее старой, стандартной и универсальной. Ее называют геометрией жесткого диска.

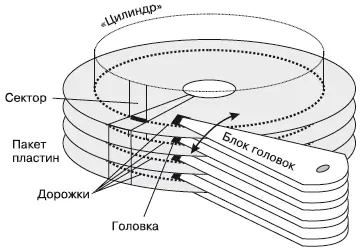

Рис. 2.3. Цилиндры, головки и сектора

В начале использования жестких дисков их емкость ограничивалась десятками мегабайтов, поэтому речь шла действительно о настоящих физических дорожках (цилиндрах), головках и секторах. Со временем плотность записи на каждой пластине возросла во много раз, и контроллеры жестких дисков научилась пересчитывать эти параметры и представлять BIOS совершенно условную конфигурацию диска, где, например, головок в четыре раза больше, а цилиндров в четыре раза меньше, чем имеется в действительности. Произведение всех трех величин всегда остается таким, каким оно является в действительности. Причиной, которая заставила отойти от реальной, физической геометрии, стала сама история развития компьютерной техники. То производители винчестеров опережали в своих разработках создателей контроллеров IDE и BIOS материнских плат, то наоборот. Поиски совместимости и компромиссов привели к тому, что сегодня отображаемое число цилиндров, головок и секторов винчестера никак не соответствует настоящему устройству гермоблока. У современных дисков даже число секторов может быть переменной величиной. Дорожки, расположенные ближе к центру диска, разбиты на меньшее, а находящиеся на периферии – на большее количество секторов.

Адресация ECHS (Extended CHS), или Large, – дальнейшее развитие адресации CHS. Иначе ее называют «фиктивной адресацией» – число цилиндров, головок и секторов назначается изготовителем винчестера совершенно произвольно и записывается в CMOS контроллера.

Наряду с трехмерной адресацией CHS была придумана адресация логических блоков LBA – Logical Block Adress. С одной стороны, при этом типе адресации данные считываются логическими блоками, состоящими из нескольких секторов. Соответственно, число цилиндров делается меньше, а головок – больше, чем в действительности. С другой стороны, эта адресация линейная: каждому логическому блоку присваивается порядковый номер LBA. За нулевой принимается блок, который начинается с первого сектора нулевой головки нулевого цилиндра. Далее номера блоков определяются по формуле:
