Ручное редактирование файла – почти безотказный, но крайне трудоемкий способ. Видимо, рекомендовать его можно лишь тем пользователям, которые обладают математическим и аналитическим складом ума, и только в том случае, если восстанавливаемые данные действительно крайне важны.

• Устройство жестких дисков

• Форматирование жестких дисков

• Причины потери данных

• Диагностика и тактика

• Восстановление данных при аппаратных неисправностях

• Восстановление данных при логических ошибках диска

• Резюме

Жесткий диск – основной носитель информации в современном компьютере. По этой причине восстанавливать утерянную информацию чаще всего приходится именно с жестких дисков. Методы восстановления данных, которые будут рассмотрены на примере этих носителей, применимы и к остальным устройствам хранения информации.

Жесткий диск – один из наиболее сложно устроенных компонентов компьютера, хотя принцип его работы достаточно прост: на вращающихся пластинах, покрытых магнитным слоем, записываются концентрические дорожки. Сложности возникают, когда принцип работы жесткого диска реализуется в устройстве размером с ладонь, хранящем гигабайты данных и способном непрерывно работать годами.

Гермоблок – основная составляющая современного винчестера. Это массивное и жесткое литое основание, на котором смонтированы шпиндель с пакетом пластин и блок головок. Основание закрывается герметичной крышкой. Обычно в книгах подробно рассказывают об устройстве двигателей и приводов, типах и конструкциях головок и т. д. Однако как только пользователь самостоятельно вскрывает гермоблок (рис. 2.1), то винчестер становится непригодным для работы. К такому же результату приводит и работа большинства сервисных центров.

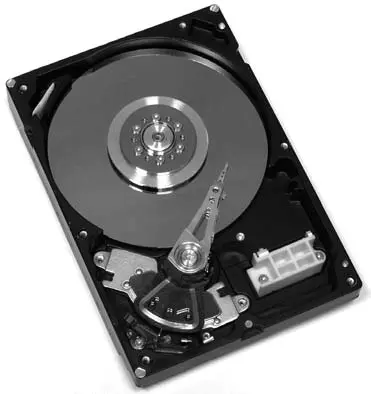

Рис. 2.1. Гермоблок со снятой крышкой

Внутри корпуса накопителя с огромной скоростью вращается пакет пластин из алюминиевого сплава, расположенных друг над другом. Пакет закреплен на шпинделе двигателя. Пластины покрыты слоем магнитного материала толщиной в несколько микрон. Над поверхностью пластин перемещаются головки, причем зазор между поверхностью пластин и головками составляет всего около 0,05 микрон. Это гораздо меньше, чем размеры самых мелких пылевых частиц, летающих в воздухе. Абразивный эффект любых частиц, попавших в зазор, таков, что головка после нескольких десятков столкновений окончательно выходит из строя, а на поверхности пластины при каждом столкновении образуются дефекты магнитного слоя. Разрушение магнитного слоя – это лавинообразный процесс. Дефект покрытия стремительно разрастается, а отлетающие частицы наносят новые выбоины и сколы. В результате вскрытия в домашних условиях гермоблока через несколько десятков минут работы винчестер может стать практически нечитаемым.

Все манипуляции, связанные со вскрытием гермоблока, требуют исключительной чистоты и практически бессмысленны в домашних условиях. Данная книга предназначена в основном для тех, кто хочет попробовать свои силы в восстановлении информации, поэтому здесь речь идет о средствах, реально доступных дома или в обычном сервисном центре. О специальных профессиональных средствах будет сказано кратко в разделе «Тяжелая артиллерия».

Плату электроники иногда называют платой контроллера. Под гермоблоком современного винчестера закреплена печатная плата, на которой находятся практически все электронные схемы жесткого диска (рис. 2.2). Исключение – миниатюрный предварительный усилитель, установленный прямо на блоке головок внутри гермоблока.

Рис. 2.2. Плата электроники винчестера

На торец платы выведены разъемы интерфейса и питания, а также переключатели-джамперы. На плате расположены минимум четыре компонента.

• Схемы управления приводами шпинделя и позиционирования блока головок.

• Основной микропроцессор винчестера, который обеспечивает всю обработку и передачу данных между внешним интерфейсом и блоком головок. Внутри него обычно выделяют:

– цифpовой сигнальный пpоцессоp (digital signal processor – DSP), отвечающий за считывание и запись информации внутри винчестера;
