• Указатели на другие записи таблицы pfdata в соответствии со списком свободных страниц или с хеш-очередью страниц.

По аналогии с буферным кэшем ядро связывает записи таблицы pfdata в список свободных страниц и хеш-очередь. Список свободных страниц представляет собой буфер, который содержит страницы, доступные для переназначения, однако процесс, обратившийся к этим страницам, может столкнуться с ошибкой адресации, так и не получив соответствующую страницу из списка. Этот список дает ядру возможность сократить число операций чтения с устройства выгрузки. Ядро выделяет страницы из этого списка по вышеназванному принципу замещения "стариков". Ядро выстраивает записи таблицы в хеш-очередь в соответствии с номером устройства (выгрузки) и номером блока. Используя эти номера, ядро может быстро отыскать страницу, если она находится в памяти. Передавая физическую страницу области, ядро выбирает соответствующую запись из списка свободных страниц, исправляет указанные в ней номера устройства и блока и помещает ее в соответствующее место хеш-очереди.

Каждая запись таблицы использования области подкачки соответствует странице, находящейся на устройстве выгрузки. Запись содержит счетчик ссылок, показывающий количество записей таблицы страниц, в которых имеется ссылка на текущую страницу.

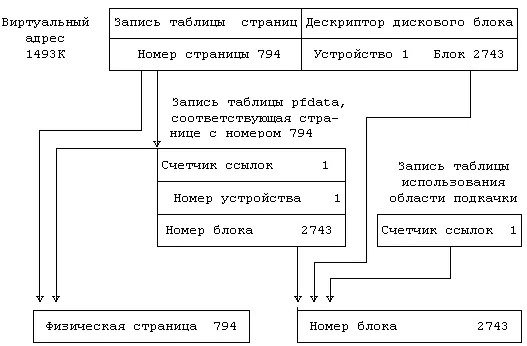

На Рисунке 9.14 показана взаимосвязь между записями таблицы страниц, дескрипторами дисковых блоков, записями таблицы pfdata и таблицы использования области подкачки. Виртуальный адрес 1493К отображается на запись таблицы страниц, соответствующую странице с физическим номером 794; дескриптор дискового блока, связанный с этой записью, свидетельствует о том, что содержимое страницы располагается на устройстве выгрузки с номером 1 в дисковом блоке с номером 2743. Запись таблицы pfdata, помимо того, что указывает на те же номера устройства и блока, сообщает, что счетчик ссылок на физическую страницу имеет значение, равное 1. Счетчик ссылок на виртуальную страницу (в записи таблицы использования области подкачки) свидетельствует о том, что на копию страницы на устройстве выгрузки ссылается только одна запись таблицы страниц.

Как уже говорилось в разделе 7.1, во время выполнения функции fork ядро создает копию каждой области родительского процесса и присоединяет ее к процессу-потомку. В системе с замещением страниц ядро по традиции создает физическую копию адресного пространства процесса-родителя, что в общем случае является довольно расточительной операцией, поскольку процесс часто после выполнения функции fork обращается к функции exec и незамедлительно освобождает только что скопированное пространство. Если область разделяемая, в версии V вместо копирования страницы ядро просто увеличивает значение счетчика ссылок на область (в таблице областей, в таблице страниц и в таблице pfdata). Тем не менее, для частных областей, таких как область данных и стека, ядро отводит в таблице областей и таблице страниц новую запись, после чего просматривает в таблице страниц все записи процесса-родителя: если запись верна, ядро увеличивает значение счетчика ссылок в таблице pfdata, отражающее количество процессов, использующих страницу через разные области (в отличие от тех процессов, которые используют данную страницу через разделяемую область). Если страница располагается на устройстве выгрузки, ядро увеличивает значение счетчика ссылок в таблице использования области подкачки.

Рисунок 9.14. Взаимосвязь между структурами данных, участвующими в реализации механизма замещения страниц по обращению

Теперь на страницу могут ссылаться обе области, использующие эту страницу совместно, пока процесс не ведет на нее запись. Как только страница понадобится процессу для записи, ядро создаст ее копию, с тем, чтобы у каждой области была своя личная версия страницы. Для этого при выполнении функции fork в каждой записи таблицы страниц, соответствующей частным областям родителя и потомка, ядро устанавливает бит "копирования при записи". Если один из процессов попытается что-то записать на страницу, он получит отказ системы защиты, после чего для него будет создана новая копия содержимого страницы. Таким образом, физическое копирование страницы откладывается до того момента, когда в этом возникнет реальная потребность.
