Для поддержки функций управления памятью на машинном (низком) уровне и для реализации механизма замещения страниц ядро использует 4 основные структуры данных: записи таблицы страниц, дескрипторы дисковых блоков, таблицу содержимого страничных блоков (page frame data table — сокращенно: pfdata) и таблицу использования области подкачки. Место для таблицы pfdata выделяется один раз на все время жизни системы, для других же структур страницы памяти выделяются динамически.

Из главы 6 нам известно, что каждая область располагает своими таблицами страниц, с помощью которых осуществляется доступ к физической памяти. Каждая запись таблицы страниц (Рисунок 9.13) состоит из физического адреса страницы, кода защиты, в разрядах которого описываются права доступа процесса к странице (на чтение, запись и исполнение), а также следующих двоичных полей, используемых механизмом замещения страниц:

• бит доступности

• бит упоминания

• бит модификации

• бит копирования при записи

• "возраст" страницы

Установка бита доступности свидетельствует о правильности содержимого страницы памяти, однако из того, что бит доступности выключен, не следует с необходимостью то, что ссылка на страницу недопустима, в чем мы убедимся позже. Бит упоминания устанавливается в том случае, если процесс делает ссылку на страницу, а бит модификации — в том случае, если процесс скорректировал содержимое страницы. Установка бита копирования при записи, производимая во время выполнения системной функции fork, свидетельствует о том, что ядру в случае, когда процесс корректирует содержимое страницы, следует создавать ее новую копию. Наконец, "возраст" страницы говорит о продолжительности ее пребывания в составе рабочего множества процесса. Биты доступности, копирования при записи и "возраст" страницы устанавливаются ядром, биты упоминания и модификации — аппаратным путем; в разделе 9.2.4 рассматриваются конфигурации, в которых эти возможности не поддерживаются аппаратурой.

Рисунок 9.12. Рабочее множество процесса

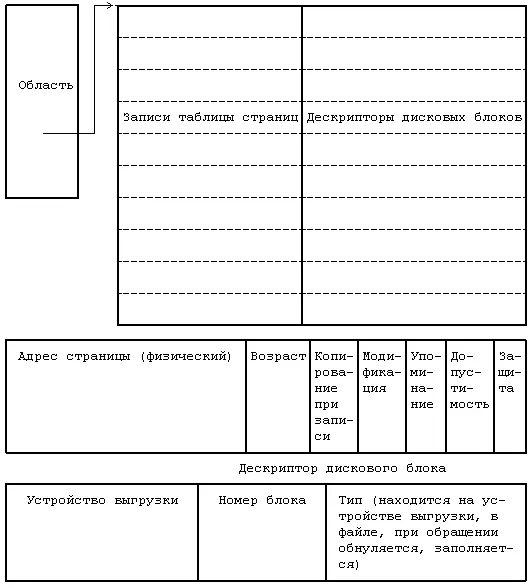

Рисунок 9.13. Записи таблицы страниц и дескрипторы дисковых блоков

Каждая запись таблицы страниц связана с дескриптором дискового блока, описывающим дисковую копию виртуальной страницы (Рисунок 9.13). Поэтому процессы, использующие разделяемую область, обращаются к общим записям таблицы страниц и к одним и тем же дескрипторам дисковых блоков. Содержимое виртуальной страницы располагается либо в отдельном блоке на устройстве выгрузки, либо в исполняемом файле, либо вообще отсутствует на устройстве выгрузки. Если страница находится на устройстве выгрузки, в дескрипторе дискового блока содержится логический номер устройства и номер блока, по которым можно отыскать содержимое страницы. Если страница содержится в исполняемом файле, в дескрипторе дискового блока располагается номер логического блока в файле с содержимым страницы; ядро может быстро преобразовать этот номер в адрес на диске. В дескрипторе дискового блока также имеется информация о двух устанавливаемых функцией exec особых условиях: страница при обращении к ней заполняется ("demand fill") или обнуляется ("demand zero"). Разъяснения по этому поводу даются в разделе 9.2.1.2.

В таблице pfdata описывается каждая страница физической памяти. Записи таблицы проиндексированы по номеру страницы и состоят из следующих полей:

• Статус страницы, указывающий на то, что страница располагается на устройстве выгрузки или в исполняемом файле, что к странице произведено обращение по прямому доступу в память (путем считывания информации с устройства выгрузки), или на то, что страница может быть переназначена.

• Количество процессов, ссылающихся на страницу. Счетчик ссылок хранит число записей в таблице страниц, имеющих ссылку на текущую страницу. Это значение может отличаться от количества процессов, использующих разделяемую область с данной страницей, в чем мы убедимся чуть позже, когда будем снова обращаться к алгоритму функции fork.

• Логический номер устройства (устройства выгрузки или файловой системы) и номер блока, указывающие расположение содержимого страницы.
