• IP Assigned From (Назначенный IP-адрес) – параметр содержит IP-адрес, назначаемый серверу DHCP. Он же является и первым из пула адресов, выделенных для динамической раздачи адресов.

• Range of Pool (Интервал пула адресов) – параметр описывает количество адресов и начальный адрес, которые отводятся для динамического распределения. Например, в качестве значения данного поля можно ввести 10. Это означает, что адрес, заканчивающийся на 10 (например, 192.168.1.10), будет присвоен серверу DHCP, а адреса, заканчивающиеся на 11, 12, 13, 14, 15, 16, 17, 18, 19 и 20, будут динамически распределены между беспроводными устройствами.

• SubMask (Маска подсети) – данное поле содержит маску подсети.

• Gateway (Шлюз) – параметр содержит IP-адрес шлюза, если таковой используют. В качестве шлюза может быть, например, маршрутизатор или точка доступа с подключением к Интернету.

• Wins (Системный сервис Wins) – системный сервис призван определять реальный IP-адрес сети или устройства, используя его динамический адрес. По умолчанию этот параметр не используется, а если используется, то крайне редко.

• DNS – параметр содержит адрес существующего в сети сервера DNS, который может понадобиться при использовании общего Интернета или доменной системы построения сети.

• Domain Name (Имя домена) – в поле указано доменное имя, присваиваемое одной из точек доступа для организации доменной системы сети.

• Lease Time (Продолжительность использования) – параметр описывает временной интервал, в течение которого беспроводные клиенты могут использовать назначенные им динамические адреса. По умолчанию установлено значение 0, что означает бесконечно долгое использование адреса.

• Status (Состояние) – предназначение параметра достаточно туманно, так как присвоение ему значения OFF (Отключен) приводит к отключению созданного пула адресов, что аналогично отключению сервера DHCP. По умолчанию параметр имеет значение ON (Включен).

• Static Pool Settings (Статичные установки пула адресов) – статичный набор адресов используют для назначения статичного адреса важным устройствам сети, например серверам или сетевым принтерам. Установив данный флажок, с помощью кнопок Add (Добавить), Edit (Редактировать) и Del (Удалить) нужно настроить список статичных адресов. При этом следует помнить, что эти адреса не должны лежать в интервале адресов, указанных в поле Range of Pool (Интервал пула адресов).

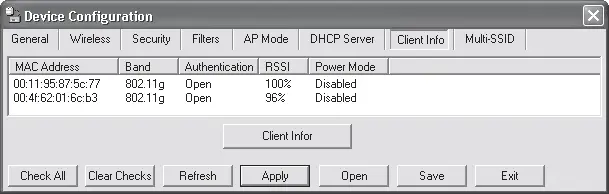

Вкладка Client Info (Сведения о клиентах) не содержит никаких настраиваемых параметров и служит для чисто информационных целей (рис. 15.19).

Рис. 15.19. Содержимое вкладки Client Info (Сведения о клиентах)

На данной вкладке можно увидеть информацию о беспроводных клиентах, подключенных к данной точке доступа. Чтобы опросить клиентов, нужно нажать кнопку Client Infor (Информатор клиентов) – таблица на вкладке заполнится данными об МАС-адресе, беспроводном стандарте устройства, режиме аутентификации, мощности сигнала и режиме энергосбережения. В нашем примере видно, что к точке доступа в данный момент подключено два беспроводных клиента.

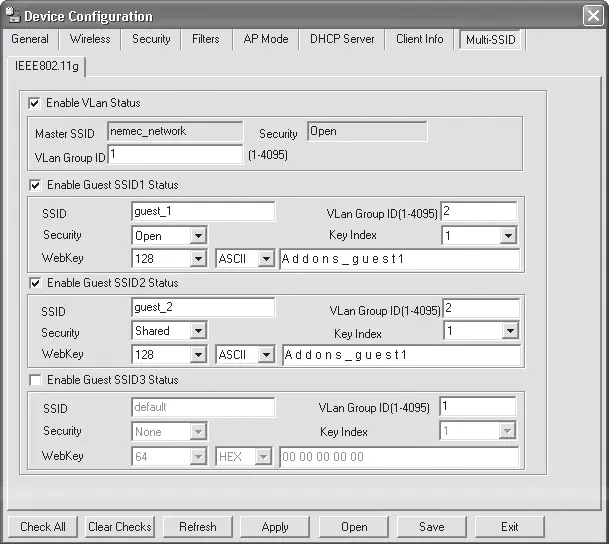

Вкладку Multi-SSID (Мульти SSID) используют для настройки дополнительных SSID, с помощью которых можно организовывать виртуальные сети и разграничивать подключения к точке доступа на уровне гостевых SSID, что можно делать благодаря наличию в D-Link DWL-2100 АР соответствующего механизма, чем может похвастаться не каждая точка доступа (рис. 15.20).

Рис. 15.20. Содержимое вкладки Multi-SSID (Мульти-SSID)

На вкладке присутствует группа параметров, которая повторяется три раза, но для разных SSID. Таким образом, можно настроить до трех разных гостевых SSID. Устанавливают разные SSID после настройки главного SSID, используя для этого следующие параметры.

• Enable VLan Status (Разрешить виртуальные сети) – по умолчанию возможность использования нескольких SSID отключена. Чтобы ее задействовать, необходимо установить данный флажок.

– Master SSID (Главный SSID) – параметр не изменяется, так как используется значение SSID точки доступа, которое настраивают раннее. По сути, в данном поле отображается текущий SSID, присвоенный точке доступа.

– Security (Безопасность) – параметр также не подлежит редактированию и отображает лишь текущий механизм безопасности, например Open (Открытый) или Shared (Разделенный).
