Вкладку АР Mode (Режим точки доступа) используют для настройки режима, в котором будет работать точка доступа (рис. 15.17).

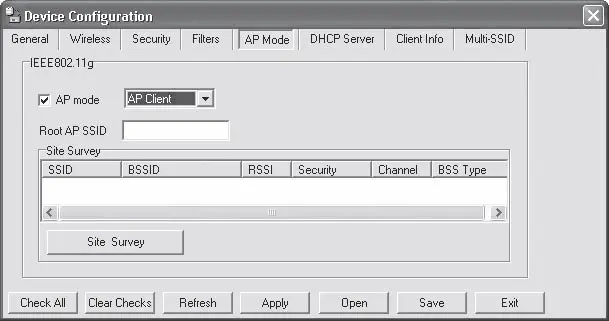

Рис. 15.17. Содержимое вкладки АР Mode (Режим точки доступа)

На вкладке присутствует всего один параметр – флажок АР Mode (Режим точки доступа), активизирующий расположенное рядом с ним поле, отвечающее за режим работы данного устройства. При изменении данного параметра могут появляться дополнительные элементы управления.

Возможные параметры данной вкладки.

• Access Point (Точка доступа) – устройство выполняет свои прямые обязанности – обязанности точки доступа. По умолчанию используется именно этот режим.

• WDS with АР – данный режим используют, когда необходимо соединить несколько существующих сетей в одну. При этом данная точка доступа является главной. При выборе данного значения появляется дополнительный параметр – Remote АР MAC Address (МАС-адреса подключаемых точек доступа), с помощью которого нужно составить список МАС-адресов всех соединяемых точек доступа. При использовании этого режима все соединяемые точки доступа должны быть D-Link DWL-2100 АР.

• WDS – режим используют, когда необходимо соединить несколько существующих сетей в одну. При выборе данного значения на вкладке появляется дополнительный параметр – Remote АР MAC Address (МАС-адреса подключаемых точек доступа), с помощью которого нужно составить список МАС-адресов всех соединяемых точек доступа. При использовании этого режима все соединяемые точки доступа должны быть D-Link DWL-2100 АР.

• АР Repeater (Повторитель) – режим используют, когда нужно увеличить радиус существующей сети путем ретрансляции сигнала от главной точки доступа. При выборе данного значения на вкладке появляется дополнительный параметр – Remote АР MAC Address (МАС-адреса подключаемых точек доступа), с помощью которого нужно указать МАС-адрес главной точки доступа. Для облегчения настройки этого параметра можно воспользоваться механизмом обзора существующих точек доступа, который запускают нажатием кнопки Site Survey (Обзор узлов).

• АР Client (Клиент) – режим используют, когда к беспроводной сети необходимо подключить одно из Ethernet-устройств, например компьютер или принтер. При выборе данного значения на вкладке появляется дополнительный параметр – Remote АР SSID (SSID точки доступа), для которого нужно указать SSID-устройство, выполняющее функции точки доступа. При использовании данного режима указываемая точка доступа должна быть D-Link DWL-2100 АР. Для облегчения поиска нужного SSID можно воспользоваться механизмом обзора существующих точек доступа, который запускают нажатием кнопки Site Survey (Обзор узлов).

• Remote АР MAC Address (МАС-адреса подключаемых точек доступа) – с помощью данного параметра можно создавать списки из МАС-адресов.

Вкладку DHCP Server (Сервер DHCP) используют для настройки параметров DHCP-сервера, который поддерживается в точке доступа D-Link DWL-2100 АР (рис. 15.18).

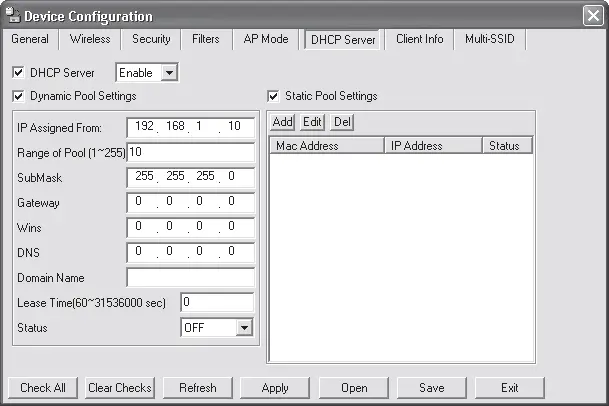

Рис. 15.18. Содержимое вкладки DHCP Server (Сервер DHCP)

На данной вкладке имеются следующие параметры.

• DHCP Server (Сервер DHCP) – параметр содержит всего два возможных значения: Enable (Разрешить) – активирует встроенный сервер DHCP и Disable (Запретить) – отключает сервер. По умолчанию установлено значение Disable (Запретить). В сети должен быть только один сервер DHCP, который чаще всего устанавливают на главной точке доступа. Поэтому, прежде чем включить этот механизм, убедитесь, что в сети не существует активного сервера DHCP. После активирования сервера DHCP сразу активируются параметры Dynamic Pool Settings (Динамические установки пула адресов) и Static Pool Settings (Статичные установки пула адресов), с помощью которых настраивается пул адресов, выдаваемых устройствам беспроводной сети.

• Dynamic Pool Settings (Динамические установки пула адресов) – динамическая установка пула доступных адресов подразумевает автоматическую раздачу адресов устройствам сети, при которой адреса генерируются динамически, основываясь на интервальных данных, введенных пользователем. Чтобы активировать данный механизм раздачи адресов, достаточно установить флажок Dynamic Pool Settings (Динамические установки пула адресов). Конечно, параллельно можно использовать и статичные IP-адреса, но в этом случае они не должны лежать в интервале адресов, предназначенных для динамической выдачи.
