Еще одна топология – «кольцо» (рис. 2.3) – подразумевает замкнутое круговое подключение компьютеров и других устройств сети.

Рис. 2.3. Сеть, построенная по топологии «кольцо»

При таком подключении каждый компьютер вынужден передавать возникший сигнал по кругу, предварительно его усилив, что выглядит следующим образом. Когда какому-либо устройству требуется передать данные другому устройству, оно формирует специальный сигнал – маркер, содержащий адрес передающего и принимающего устройства, и непосредственно блок передаваемых данных, после чего сформированный маркер передается в сеть. Попадая в кольцо, сигнал переходит от одного компьютера к другому, пока не найдет адресата. Если адрес в маркере совпадает с адресом компьютера, то получившая эти данные машина передает назад уведомление о получении. Таким образом, каждый компьютер принимает полученный маркер, проверяет адрес, в случае несовпадения усиливает его и передает дальше по кольцу.

Когда данные достигают своего владельца, новый маркер поступает в кольцо и переходит к следующему компьютеру, которому нужно передать информацию.

Данный тип топологии встречается все реже, так как основной ее недостаток – ненадежность сети. Ведь стоит одному компьютеру выйти из строя – сеть полностью перестает функционировать, поскольку исчезнет усиление сигнала в данной точке.

Под комбинированными топологиями подразумеваются варианты, когда одна из описанных выше топологий пересекается с другой, образуя таким образом комбинированную топологию (рис. 2.4).

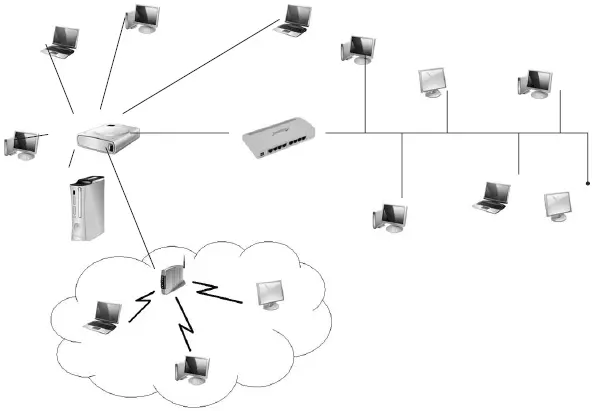

Рис. 2.4. Сеть, соединяющая в себе топологии «звезда» и «общая шина»

Примерами таких случаев могут быть следующие. Предположим, существуют две сети, построенные по двум разным топологиям и находящиеся в двух разных зданиях или офисах. Когда необходимо соединить их в одну функциональную сеть, предстоит решить, стоит ли приводить их к одному виду или оставить так, как есть. Чаще (особенно если хочется сэкономить средства) их соединяют в первоначальном виде. В этом случае получаются комбинированные топологии, например «звезда» и «общая шина» или «звезда» и «кольцо».

Очень часто аналогичный подход применяют и при построении домашних сетей. Чтобы развести сеть между пользователями, применяют концентраторы RJ-45. Для их соединения в одну сеть используют коаксиальный кабель или оптоволокно. Таким образом и получается смесь топологий «звезда» и «общая шина».

С момента появления первой локальной сети того времени многое изменилось, в том числе и ее стандарты, скорость передачи информации по ее сегментам и т. п. За все время развития компьютерной индустрии сформировалось достаточно много стандартов, каждый из которых предлагает пользователю определенные удобства.

Что такое «стандарт» и зачем он нужен?

Представьте себе, из какого количества разнообразных компонентов состоит локальная сеть. Во-первых, компьютер и сетевая операционная система; во-вторых, сетевая карта; в-третьих, концентраторы, коммутаторы, маршрутизаторы и т. п.; в-четвертых, программное обеспечение, работающее с сетевой картой. Требования ко всем этим компонентам разнообразны, кроме того, их выпускают разные производители, поэтому без согласованности трудно достичь нужного результата. Для этого и существует понятие стандарта.

Естественно, разработкой стандартов занимаются крупные организации или комитеты, обладающие соответствующими специалистами:

• «Международная организация по стандартизации» (International Organization for Standardization, IOS [2]) – учреждение, состоящее из ведущих организаций разных стран, которые занимаются разработками стандартов;

• «Международный союз электросвязи» (International Telecommunications Union, ITU) – постоянно действующая организация, выпустившая большое количество разнообразных стандартов, в основном телекоммуникационных;

• «Институт инженеров электротехники и радиоэлектроники» (Institute of Electrical and Electronic Engineers, IEEE) – крупнейшая организация, занимающаяся определением сетевых стандартов;

• «Ассоциация производителей компьютеров и оргтехники» (Computer and Business Equipment Manufacturers Association, CBEMA) – организация производителей аппаратного обеспечения США, которая занимается разработкой стандартов по обработке информации;
