Сегодня основное преимущество при планировании будущей сети отдается ее проводному варианту. Почему? Все очень просто: несмотря на дороговизну создания, данный тип сети предусматривает максимально возможную пропускную способность, которой с лихвой достаточно для выполнения заданий любой сложности. С другой стороны, если отсутствует возможность прокладки кабеля – это территория беспроводной сети.

Перед созданием проводной (кабельной) сети следует выяснить, как и где будут располагаться подключаемые компьютеры. Также нужно определить место для необходимого сетевого оборудования и то, как будут проходить связывающие кабели. Одним словом, необходимо подумать о будущей топологии сети.

От выбора топологии зависит очень много, в частности необходимое сетевое оборудование, а также будущая судьба сети, то есть возможности ее расширения.

Каждая из существующих технологий имеет свои требования к кабелю, который будет соединять компьютеры, максимальную длину сегмента, [1]способ ведения кабеля и т. д.

Сегодня существуют три различные топологии проводной сети: «общая шина», «звезда» и «кольцо». Кроме того, достаточно часто встречаются компьютерные сети, являющиеся своего рода пересечением этих топологий.

Краткое определение данной топологии – набор компьютеров, подключенных вдоль одного кабеля (рис. 2.1). Сеть в данном случае строится на основе коаксиального кабеля.

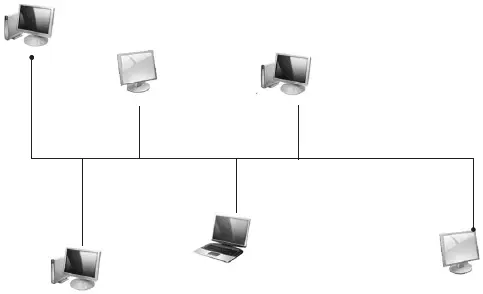

Рис. 2.1. Сеть, построенная по топологии «общая шина»

Данная топология была первой, которая активно использовалась. К сожалению, сегодня подобная сеть встречается достаточно редко.

Для работы сети нужен всего один кабель, так называемая магистраль, соединяющий все компьютеры.

Особенность сети, построенной по топологии «общая шина», заключается в передаче сигнала сразу всем компьютерам. Чтобы определить, какой из них должен их принять, используется МАС-адрес, который соответствует данной машине, точнее, ее сетевой карте. Адрес зашифровывается в каждый из пакетов, передаваемых по сети. Кроме того, данные в каждый конкретный момент времени может передавать только один компьютер. Это является слабым местом данной топологии, так как с возрастанием количества подключенных компьютеров и устройств, желающих одновременно передавать данные, скорость сети заметно падает.

Что касается надежности сети, построенной по топологии «общая шина», то сеть работает, пока соблюдаются все правила ее построения и отсутствует разрыв кабеля. Как только появляется разрыв, вся сеть перестает работать, пока неисправность не устранят или пока на компьютер, предшествующий разрыву, не будет установлена специальная заглушка-терминатор – так удается спасти работоспособность хотя бы части сети.

Несмотря на недостатки, эта топология идеально подходит для создания сети из нескольких компьютеров, особенно если они находятся в одном помещении.

При данной топологии все компьютеры подключаются каждый своим кабелем к главному сетевому устройству, например коммутатору. Внешне такое подключение напоминает звезду, что и объясняет ее название (рис. 2.2).

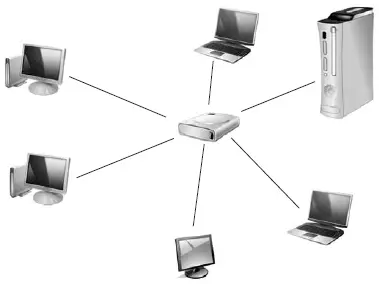

Рис. 2.2. Сеть, построенная по топологии «звезда»

Данный тип топологии – самый распространенный благодаря надежности и хорошей расширяемости сети.

Недостаток такой сети – достаточно высокая стоимость. К каждому рабочему месту нужно подвести отдельный провод. Кроме того, провода подключают, например, к многопортовому коммутатору или маршрутизатору, который стоит довольно дорого.

С одной стороны, выход из строя коммутатора останавливает работу всей сети. С другой – поломка одного из компьютеров никак не влияет на работоспособность оставшихся.

Для расширения сети, построенной по топологии «звезда», достаточно подключить дополнительный концентратор, коммутатор или маршрутизатор, обладающий необходимым количеством портов.

Сигнал, поступающий от передающего компьютера, идет на вход коммутатора, усиливается и передается конкретному компьютеру или сетевому устройству (в случае с концентратором – всем подключенным к нему устройствам), поэтому не может потеряться по дороге. Это достигается путем использования специальных таблиц маршрутизации, о которых вы узнаете немного позже.
