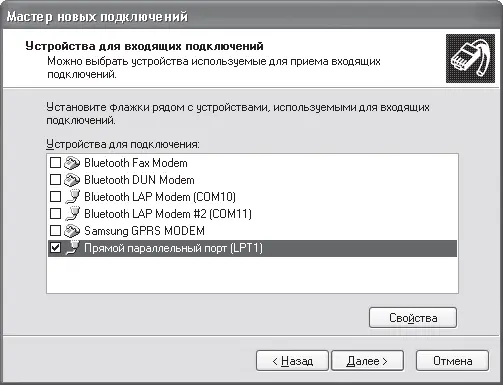

В следующем окне нужно выбрать порт для подключения к другому компьютеру, установив соответствующие флажки и нажав кнопку Далее (рис. 11.11).

Рис. 11.11. Выбираем порт, используемый для соединения

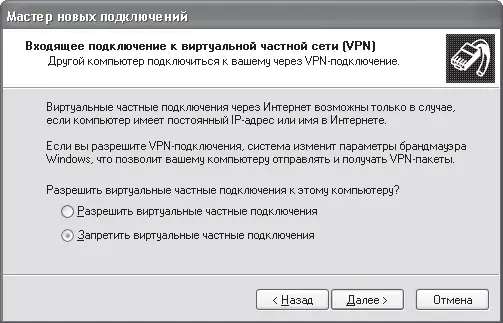

Теперь система спросит, нужно ли разрешить использовать виртуальные частные подключения к Интернету. Фактически это является шлюзом в Интернет, с помощью которого подключаемый компьютер может также выходить в Глобальную сеть (рис. 11.12).

Рис. 11.12. Определяемся с частными подключениями

Этот вопрос вам предстоит решить самостоятельно. Самое простое – оставить настройку этого параметра администратору сети или выбрать второй пункт – Запретить виртуальные частные подключения.

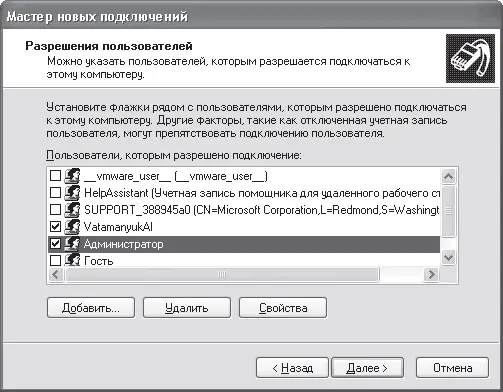

В следующем окне (рис. 11.13) необходимо выбрать пользователей, которые будут иметь доступ к ресурсам компьютера, просто отметив флажками нужные позиции.

Рис. 11.13. Устанавливаем доступ пользователям

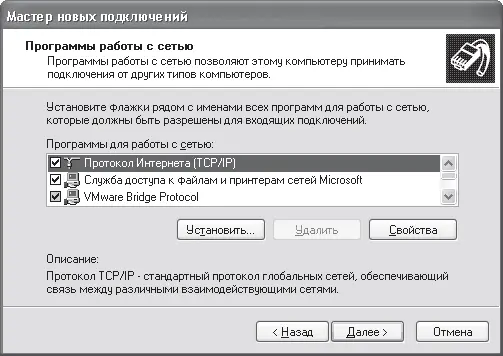

В следующем окне можно выбрать службы и протоколы, которые смогут работать при прямом соединении с другим компьютером (рис. 11.14). Они необязательно должны совпадать с уже используемыми службами и протоколами, действующими, например, в существующем локальном соединении.

Рис. 11.14. Выбираем протоколы и службы, которые будут задействованы в соединении

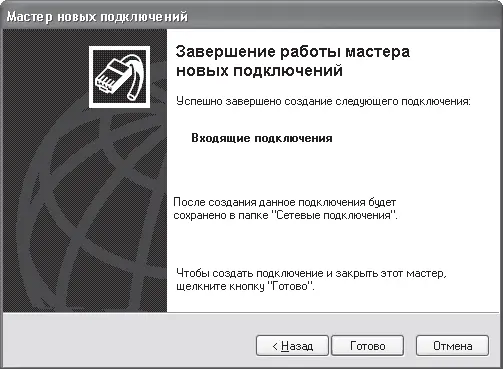

Выбор служб и протоколов – последний шаг в настройке соединения через нуль-модемный кабель, о чем вам и сообщат в окне Мастер новых подключений (рис. 11.15), появляющемся после нажатия кнопки Далее.

Рис. 11.15. Настройка соединения завершена

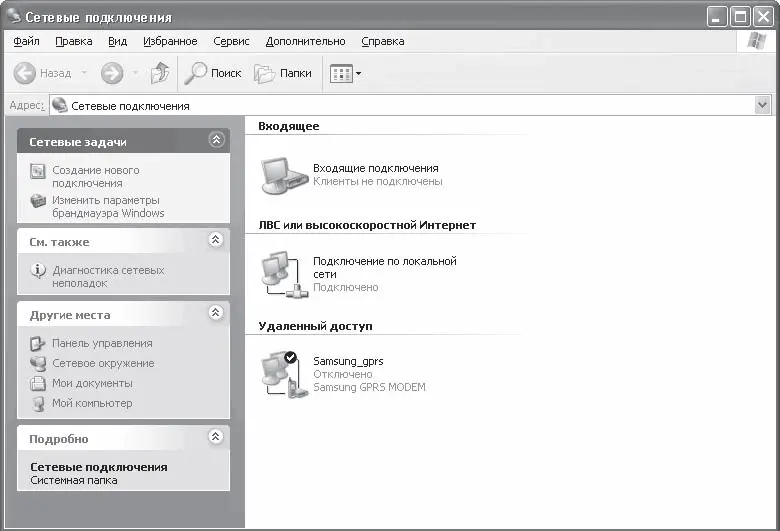

После этого в окне Сетевые подключения появится новый значок с названием Входящие подключения, отвечающий за прямое соединение с другим компьютером (рис. 11.16).

Рис. 11.16. Окно настроенных сетевых соединений

Аналогичным образом необходимо настроить второй компьютер, но в этом случае его уже следует настраивать как главный или ведомый.

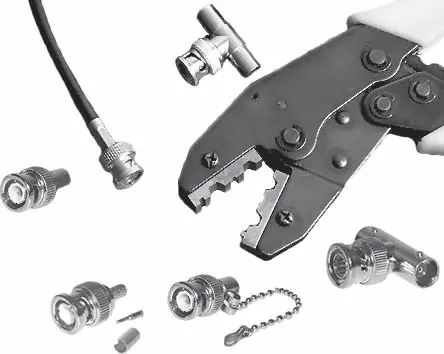

Для соединения двух компьютеров используют отрезок коаксиального кабеля нужной длины, два коннектора, два Т-коннектора, два терминатора и соответствующий инструмент (рис. 11.17).

Рис. 11.17. Детали и инструмент, необходимые для соединения компьютеров с помощью коаксиального кабеля

О том, как правильно обжать коннекторы, см. главу 8 раздел «Подготовка кабеля». В данном случае нужно обжать только два коннектора.

Затем, предварительно надев на каждую сетевую карту по Т-коннектору, соедините один из концов Т-коннектора приготовленным кабелем. На второй конец каждого Т-коннектора наденьте терминатор (см. рис. 8.7).

Один из терминаторов должен иметь цепочку, которую желательно соединить с заземлением. Если этого не сделать, то может выйти из строя одна из сетевых карт.

Как правило, на задней панели сетевой карты присутствует как минимум два индикатора, один из которых сигнализирует о наличии соединения, а второй – о его скорости.

Примечание

На сетевых картах, поддерживающих работу в режимах 10 Мбит/с и 100 Мбит/с, обычно присутствует три индикатора. Первый отвечает за индикацию наличия соединения, второй – за наличие подключения на скорости 10 Мбит/с, третий – на скорости 100 Мбит/с. Аналогичные индикаторы есть на сетевых картах, работающих в режимах 100 Мбит/с и 1000 Мбит/с.

Если при подключении не было допущено ошибок, то индикатор соединения должен гореть на обеих сетевых картах. Если индикатор не горит, то, возможно, по следующим причинам:

• была допущена ошибка при обжиме коннекторов;

• сетевая карта частично вылезла из слота;

• неисправен слот, в который установлена сетевая карта;

• неисправна сетевая карта.
